Apakah Perbezaan Antara Geganti Elektromekanikal dan Geganti Keadaan Pepejal? – EMR vs SSR Dijelaskan

Prinsip Kerja Geganti Elektromagnet dan Geganti Keadaan Pepejal

Geganti Elektromagnet (EMR)

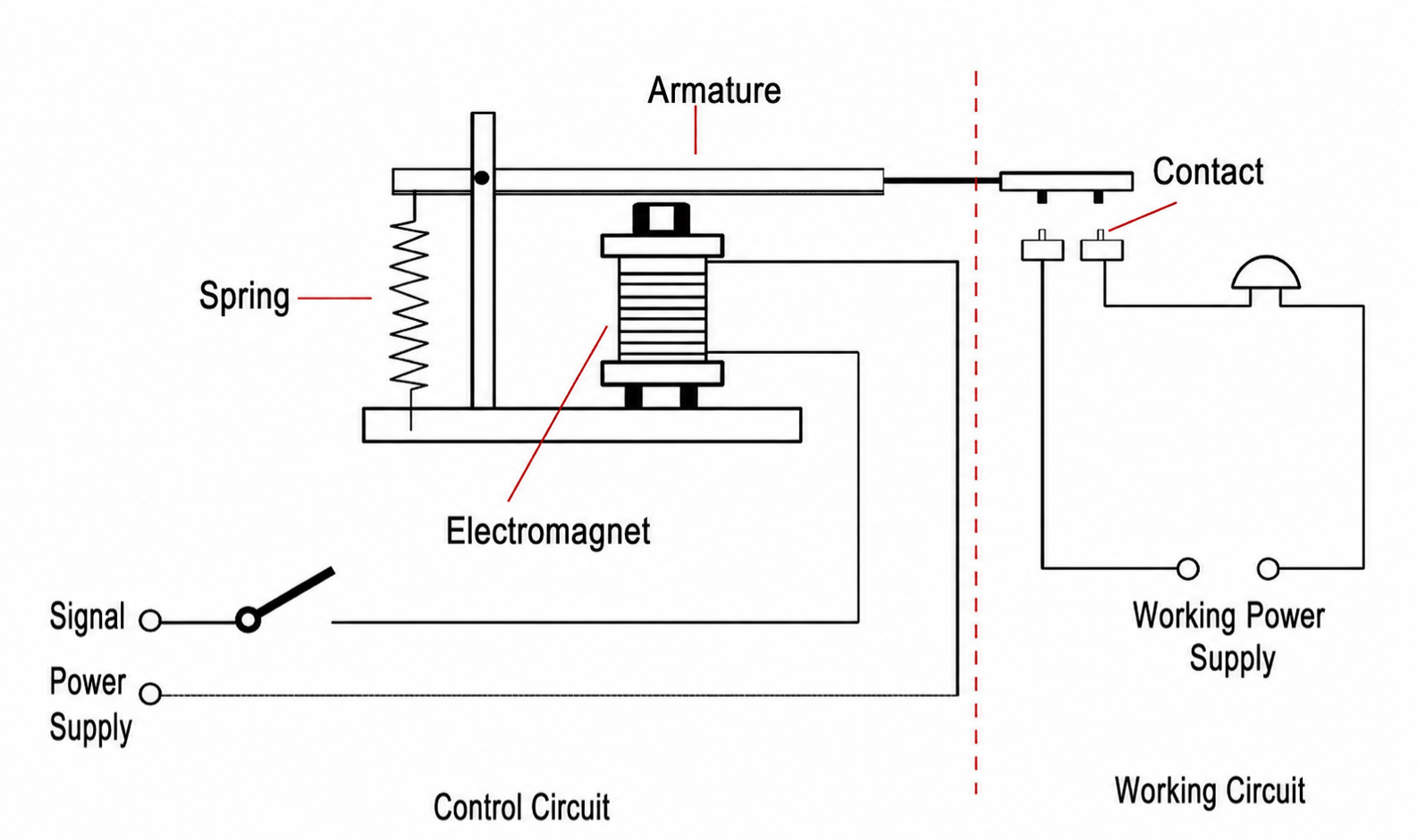

Sejarah geganti elektromagnet bermula sejak perkembangan teknologi telegraf pada abad ke-19. Operasi mereka adalah berdasarkan aruhan elektromagnet: apabila gegelung di hujung kawalan ditenagakan, ia menghasilkan medan magnet yang menarik angker, menyebabkan sesentuh mekanikal ditutup atau terbuka dan dengan itu mengawal litar beban.

Ciri-ciri:

• Mengandungi bahagian fizikal yang bergerak (sentuh dan angker).
• Proses kawalan menyerupai "suis fizikal", dengan keadaan hidup/mati yang intuitif dan jelas.
• Tertakluk kepada masalah haus mekanikal, arka dan lantunan kenalan.

Geganti Keadaan Pepejal (SSR)

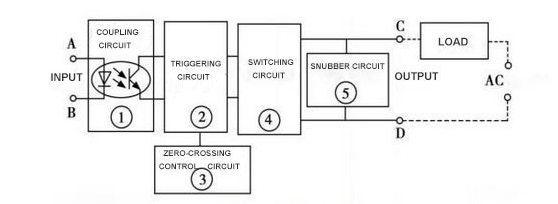

Geganti keadaan pepejal ialah jenis geganti baharu yang muncul dalam dekad kebelakangan ini dengan pembangunan peranti semikonduktor kuasa. Ia tidak mengandungi sesentuh mekanikal secara dalaman dan biasanya terdiri daripada komponen seperti optocoupler, thyristor (SCR), triac, MOSFET atau IGBT. Isyarat kawalan pada hujung input diasingkan secara optik dan kemudian memacu peranti semikonduktor kuasa untuk menghidupkan atau mematikan, dengan itu mengawal litar beban.

Ciri-ciri:

• Tiada komponen mekanikal; pensuisan dicapai melalui elemen elektronik.
• Kelajuan pensuisan tinggi (biasanya tahap milisaat atau bahkan mikrosaat).
• Operasi senyap tanpa lengkok atau haus mekanikal.
• Menunjukkan penurunan voltan ke hadapan dan arus bocor kecil.

Prestasi Utama dan Perbezaan Ciri

Variasi prestasi dalam geganti selalunya secara langsung menentukan nilai aplikasinya. Perbezaan utama termasuk:

Kelajuan Bertukar

Geganti elektromagnet, dikekang oleh operasi mekanikal, biasanya bertukar dalam 5–20 milisaat. Geganti keadaan pepejal, dikawal sepenuhnya oleh komponen elektronik, mencapai masa tindak balas di bawah 1 milisaat, menjadikannya sesuai untuk kawalan frekuensi tinggi.

Jangka hayat dan Kebolehpercayaan

Jangka hayat EMR bergantung pada ketahanan sentuhan. Walaupun ketahanan mekanikal boleh mencapai berjuta-juta kitaran, daya tahan elektrik selalunya memuncak pada ratusan ribu kitaran, dengan kemerosotan yang ketara di bawah keadaan arus tinggi atau kerap bertukar. SSR tidak mempunyai haus mekanikal, secara teorinya menawarkan jangka hayat yang hampir tidak terhingga. Ia boleh beroperasi secara stabil dalam jangka panjang selagi komponen elektronik kekal utuh.

Bunyi dan Gangguan Elektromagnet

EMR menghasilkan bunyi "klik" semasa pensuisan, dan lengkok antara sesentuh boleh menyebabkan gangguan elektromagnet. SSR beroperasi sepenuhnya secara senyap tanpa meleka, menjadikannya sangat sesuai untuk peralatan perubatan, makmal dan komunikasi yang sensitif bunyi.

Penggunaan Kuasa dan Penjanaan Haba

EMR menggunakan kuasa apabila menghidupkan gegelung, tetapi penurunan voltan merentasi sesentuh adalah sangat rendah apabila konduktif, mengakibatkan penggunaan kuasa tambahan yang boleh diabaikan dalam bahagian beban. SSR menjana haba yang ketara disebabkan penurunan voltan pengaliran apabila arus beban meningkat, memerlukan reka bentuk pelesapan haba tambahan.

Pengasingan dan Keselamatan

EMR hampir tidak mempamerkan arus bocor apabila sesentuh dibuka, memberikan pengasingan yang sangat baik. SSR biasanya mempunyai arus kebocoran kecil dalam keadaan mati, memerlukan perhatian khusus untuk aplikasi yang menuntut "kebocoran sifar" (cth., alat pengukur, peralatan perubatan).

Senario Aplikasi dan Pertimbangan Pemilihan

Pemilihan geganti bergantung pada jenis beban, kekerapan kawalan, persekitaran operasi dan kekangan belanjawan.

Senario yang sesuai untuk geganti elektromagnet

Kawalan frekuensi rendah : Beban tradisional seperti lampu, pemanas dan motor.

Lonjakan arus yang tinggi : Sesentuh EMR lebih baik menahan arus masuk.

kekangan belanjawan : EMR menawarkan kos rendah dengan penyelenggaraan dan penggantian yang mudah.

Senario yang sesuai untuk geganti keadaan pepejal

Kawalan frekuensi tinggi : Penukaran pantas dalam barisan pengeluaran automatik.

Persekitaran sensitif bunyi : Hospital, makmal, instrumen ketepatan.

Keadaan yang keras : SSR memberikan kebolehpercayaan yang lebih tinggi dalam tetapan getaran tinggi atau kelembapan tinggi.

Aliran Ke Arah Penggunaan Hibrid

Jurutera sering menggabungkan EMR dan SSR dalam sistem. Sebagai contoh, SSR mengendalikan pensuisan pantas frekuensi tinggi manakala EMR menyediakan pengasingan terakhir atau pemotongan litar kecemasan. Pendekatan ini memanjangkan jangka hayat sambil mengurangkan kos.

Perbandingan Ujian Jangka Hayat dan Kebolehpercayaan

Jangka hayat ialah metrik kritikal dalam aplikasi kejuruteraan geganti. Data eksperimen menggambarkan:

• EMR biasa mencapai 100,000 kitaran elektrik pada arus undian, melanjutkan kepada 500,000 kitaran dalam keadaan beban ringan.
• Dalam keadaan yang sama, SSR boleh dengan mudah menahan berpuluh-puluh juta operasi pensuisan, dengan jangka hayatnya sebahagian besarnya ditentukan oleh keupayaan menahan voltan dan pelesapan haba komponen semikonduktornya.

Tambahan pula, SSR biasanya mengatasi prestasi EMR dalam persekitaran yang keras. Sebagai contoh, dalam senario kelembapan tinggi atau getaran tinggi, sesentuh EMR mungkin teroksida, mempamerkan lantunan, atau malah merampas, manakala SSR kekal tidak terjejas oleh faktor mekanikal.

Trend Pembangunan Masa Depan

Dengan peningkatan pembuatan pintar, Internet Perkara dan tenaga baharu, permintaan untuk geganti berkembang ke arah baharu:

Kawalan frekuensi tinggi : Memandangkan peralatan automasi semakin bergantung pada kawalan kelajuan tinggi, bahagian pasaran SSR akan terus berkembang.

Kuasa tinggi & pengoptimuman haba : Kemajuan dalam teknologi semikonduktor akan secara beransur-ansur mengurangkan kehilangan pengaliran dalam SSR baharu, mengurangkan pergantungan pada pelesapan haba.

Geganti pintar : Geganti masa hadapan mungkin menyepadukan pemantauan status, perlindungan diri dan keupayaan komunikasi jauh, berkembang ke arah "modul pintar."

Geganti hibrid : Menggabungkan kapasiti pembawa arus tinggi EMR dengan prestasi pensuisan berkelajuan tinggi SSR, geganti hibrid sedang dibangunkan oleh semakin banyak pengeluar.

Jadual Perbandingan – Geganti Elektromagnet vs. Geganti Keadaan Pepejal
