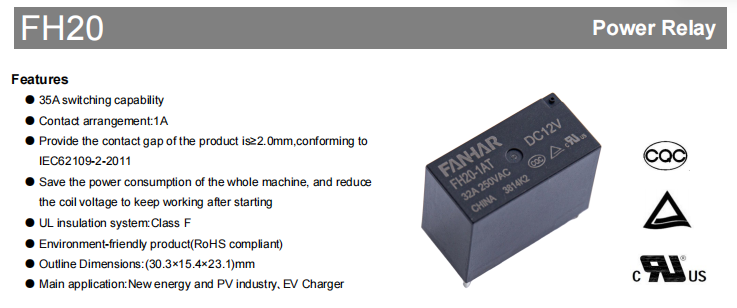

Relay Tenaga Baharu Siri FH20: Penyelesaian Penukaran Kebolehpercayaan Tinggi untuk Kemudahan Tenaga dan Pengecasan Baharu

Kelebihan Teras: Selamat, Cekap dan Tahan Panas

Jurang Sentuhan Mencukupi untuk Memenuhi Piawaian Keselamatan Fotovoltaik

Jurang sentuhan selepas geganti dibuka secara langsung menjejaskan keselamatan pengasingan. Siri FH20 menampilkan jurang hubungan ≥2.0 mm, yang mematuhi sepenuhnya standard IEC 62109-2-2011 “Keperluan keselamatan untuk penukar kuasa untuk digunakan dalam sistem kuasa fotovoltaik”. Untuk penyongsang fotovoltaik, piawaian ini adalah wajib. Jurang 2.0 mm memastikan gangguan arka yang berkesan walaupun dalam keadaan voltan lampau, melindungi litar hiliran dan keselamatan pengendali.

Pengurangan Voltan Tahan-selepas Mula kepada Penggunaan Kuasa Sistem dengan ketara lebih rendah

FH20 menggunakan strategi kerja yang mengurangkan voltan gegelung selepas pemilihan awalnaik. Setelah geganti ditutup, hanya voltan gegelung yang lebih rendah diperlukan untuk mengekalkan keadaan sentuhan, dengan ketara mengurangkan penggunaan kuasa gegelung berbanding dengan penuh berterusan.pemacu voltan. Sebagai contoh, dengan model 12 V, kuasa pegangan jauh lebih rendah daripada 1400 mW yang diperlukan untuk pengambilan. Ciri ini amat berfaedah untuk pengecas dan penyongsang yang memerlukan tunggu sedia lama atau operasi berterusan, dengan berkesan menurunkan kenaikan suhu sistem dan kehilangan tenaga.

Sistem Penebat Kelas F UL untuk Toleransi Suhu Lebih Tinggi

Penarafan rintangan haba sistem penebat menentukan hayat geganti di bawah keadaan suhu tinggi. Siri FH20 menggunakan sistem penebat Kelas F yang diiktiraf UL, membolehkan gegelung maksimum panassuhu titik 155 °C—25 °C lebih tinggi daripada Kelas B biasa (130 °C). Ini bermakna bahawa pada suhu ambien 85 °C, geganti masih mempunyai jidar haba yang mencukupi, menjadikannya amat sesuai untuk peralatan yang dipasang dalam persekitaran bersuhu tinggi tertutup, kurang pengudaraan atau luaran.

Bahan Mesra Alam, Mematuhi RoHS

Daripada kenalan ke perumahan, produk menggunakan bahan yang memenuhi keperluan RoHS , bebas daripada plumbum, merkuri, kromium heksavalen dan bahan berbahaya lain, memastikan halanganeksport percuma ke wilayah dengan peraturan alam sekitar yang ketat, seperti EU.

Keupayaan Beban dan Parameter Elektrik

Siri FH20 menggunakan susunan sesentuh 1A (balingan tunggal kutub tunggal, biasanya terbuka), dengan bahan sesentuh AgSnO₂ (oksida timah perak). Bahan ini menawarkan rintangan yang sangat baik terhadap kimpalan dan hakisan arka, menjadikannya sangat sesuai untuk menukar beban rintangan arus tinggi yang kerap.

Penarafan elektrik utama diringkaskan dalam jadual di bawah:

Rintangan sentuhan yang rendah memastikan kehilangan pengaliran yang minimum, manakala kekuatan dielektrik yang tinggi memberikan margin keselamatan yang mencukupi untuk pengasingan voltan tinggi rendah. Masa operasi dan pelepasan memenuhi keperluan kelajuan tindak balas kebanyakan aplikasi kawalan industri dan elektronik kuasa.

Spesifikasi Gegelung dan Panduan Pemilihan

FH20 menawarkan berbilang voltan gegelung standard daripada 5 V hingga 24 V, semuanya dengan kuasa terkadar 1400 mW. Parameter elektrik utama untuk model yang biasa digunakan diringkaskan di bawah untuk pemadanan pantas dengan voltan kawalan sistem anda:

Petua pemilihan : Voltan kendalian adalah minimum yang diperlukan untuk pengambilan yang boleh dipercayai; voltan pemacu hendaklah direka bentuk supaya tidak jatuh di bawah nilai ini. Voltan pelepas menentukan sensitiviti untuk jatuhpadam apabila dimatikan. Jika penggunaan kuasa ultra-rendah adalah kritikal, voltan gegelung yang lebih tinggi (cth., 24 V) boleh dipilih, kerana arus operasinya lebih rendah, dan digabungkan dengan ciri tahan selepas mula, jumlah penggunaan kuasa boleh dikurangkan lagi.

Keteguhan Mekanikal dan Kebolehsuaian Persekitaran

Peralatan tenaga baharu selalunya menghadapi getaran, kejutan dan variasi suhu yang luas. Siri FH20 cemerlang dalam prestasi mekanikal:

Rintangan kejutan : Kejutan berfungsi sehingga 196 m/s² (20 g), kejutan merosakkan sehingga 980 m/s² (100 g), mencukupi untuk menahan hentaman tidak sengaja semasa pengangkutan dan pemasangan.

Rintangan getaran : 10 Hz ~ 55 Hz pada amplitud 1.5 mm, memastikan operasi yang stabil berhampiran sumber getaran seperti kipas dan pemampat.

Julat suhu operasi : -40 °C ~ 85 °C, meliputi keadaan luar di kebanyakan wilayah di China; toleransi kelembapan dari 5 % hingga 85 % untuk persekitaran lembap.

Dari segi ketahanan, hayat mekanikal ialah operasi 2×10⁵, manakala hayat elektrik (beban rintangan, 32 A 250 VAC, HIDUP/MATI = 1 s / 9 s) mencapai operasi 3×10⁴, yang memenuhi beberapa tahun penggunaan biasa dalam pengecas, penyongsang dan peralatan yang serupa.

Gaya Kepungan dan Pemilihan Persekitaran

FH20 tersedia dalam dua jenis perlindungan dalaman, membolehkan anda memilih mengikut kebersihan persekitaran kerja sebenar:

Jenis kalis fluks : Sesuai untuk persekitaran dalaman yang bersih bebas daripada gas menghakis (H₂S, SO₂, NO₂, dll.) dan habuk pengalir. Jenis ini menghalang kemasukan fluks semasa pematerian dan menawarkan kelebihan kos.

Jenis plastik tertutup : Disyorkan untuk persekitaran yang tidak bersih yang mungkin mengandungi gas atau habuk yang menghakis, seperti tapak perindustrian atau kabinet luar. Pembinaan tertutup lebih berkesan mengasingkan bahan cemar luaran, memastikan panjangjangka rintangan sentuhan rendah.

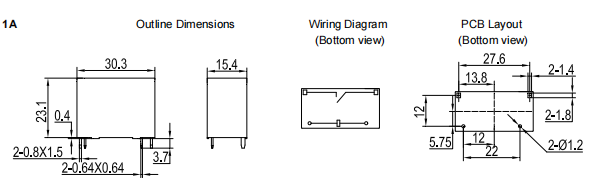

Kedua-dua jenis berkongsi dimensi luaran yang sama: 30.3 mm (L) × 15.4 mm (W) × 23.1 mm (H). Ia direka untuk pemasangan pin PCB standard dan beratnya kira-kira 20.7 g. Toleransi susun atur PCB hendaklah dikawal dalam lingkungan ±0.1 mm; untuk toleransi dimensi garis besar, sila rujuk nota terperinci dalam lembaran data.

Sekilas Pandang Kelulusan Antarabangsa

Siri FH20 telah memperoleh pensijilan keselamatan yang diperlukan untuk pasaran global utama, memudahkan eksport produk akhir anda:

Ketiga-tiga pensijilan menggunakan sesentuh AgSnO₂ dan meliputi kedua-dua penarafan berterusan 32 A dan maksimum 35 A pada kelas suhu 85 °C, memastikan pematuhan dalam keadaan operasi yang melampau.
