Gambaran Keseluruhan Produk
The FH80NE-40 ialah geganti DC voltan tinggi 40A yang direka untuk sistem voltan tinggi dalam kenderaan tenaga baharu. Ia terutamanya bertujuan untuk geganti pra-cas dan aplikasi geganti pemanasan. Produk ini menyediakan keupayaan membawa arus berterusan 40A pada 85°C, beban berkadar 40A 450VDC, dan voltan pensuisan maksimum sehingga 750VDC. Ia juga menyokong keupayaan arus tinggi jangka pendek, menjadikannya sesuai untuk senario pemasangan PCB dengan keperluan tinggi untuk kebolehpercayaan, keupayaan tahan dielektrik dan dimensi ruang.
Produk ini menggunakan sesentuh biasa terbuka 1A, dengan bahan sesentuh AgSnO₂ dan rintangan sentuhan awal ≤5mΩ (6VDC 20A). Dimensi garis besarnya hanya 30×29.2×30.1mm, dan beratnya kira-kira 55g, mengimbangi keupayaan pensuisan voltan tinggi dengan reka bentuk yang padat. Produk ini mematuhi keperluan keselamatan IEC 60664-1 dan piawaian alam sekitar RoHS. Pensijilan UL/C-UL, TUV dan CQC belum selesai.

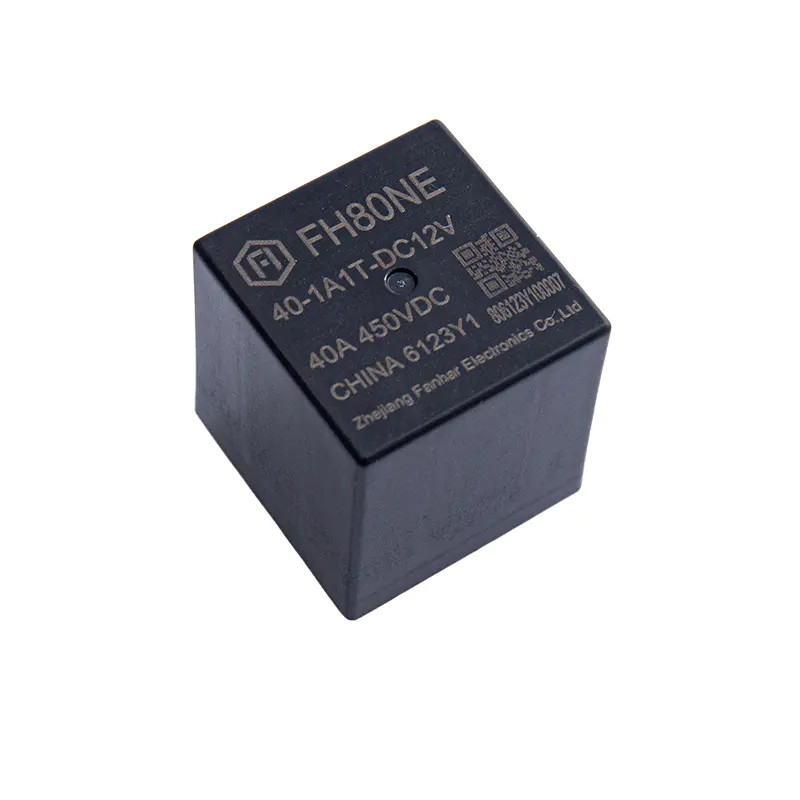

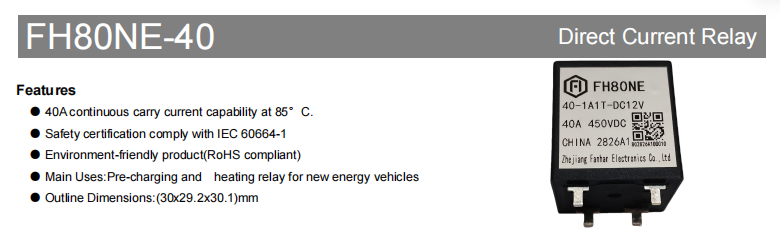

FH80NE-40 40A 450VDC Geganti DC Voltan Tinggi FH80NE-40 ialah geganti DC voltan tinggi 40A untuk aplikasi pra-pengecasan dan pemanasan kenderaan tenaga baharu. Ia menawarkan arus berterusan 40A pada 85°C, beban berkadar 40A 450VDC, dan voltan pensuisan maksimum 750VDC. Dengan sesentuh AgSnO₂, terminal PCB, pematuhan IEC 60664-1 dan RoHS, ia sesuai dengan kawalan DC voltan tinggi dalam sistem pemanasan BMS/PDU dan PTC. Pensijilan UL/C-UL, TUV dan CQC belum selesai. Lihat Produk → Latar Belakang Aplikasi Industri
Dengan pembangunan platform voltan tinggi dalam kenderaan tenaga baharu, litar pra-cas dan litar pengurusan terma mempunyai keperluan yang semakin tinggi untuk geganti:
Relay pra-cas : Pada saat dihidupkan, perintang pra-cas mengehadkan arus pengecasan kapasitor bas untuk mengelakkan sesentuh geganti utama daripada dikimpal akibat arus masuk. Selepas pra-pengecasan selesai, geganti utama ditutup dan geganti pra-cas terbuka. FH80NE-40 mempunyai keupayaan membawa arus berterusan 40A dan keupayaan arus tinggi jangka pendek, menjadikannya sesuai sebagai komponen kawalan dalam litar pra-cas.
Relay pemanasan : Senario seperti pengurusan haba bateri dan pemanas PTC dalam kenderaan tenaga baharu memerlukan geganti DC voltan tinggi untuk mengawal hidup/mati litar pemanasan. Beban berkadar 450VDC FH80NE-40, voltan pensuisan maksimum 750VDC, dan bahan sentuhan AgSnO₂ boleh memenuhi keperluan pensuisan yang boleh dipercayai bagi litar pemanasan voltan tinggi.
Pemasangan PCB : Produk ini menggunakan struktur terminal PCB, menjadikannya mudah untuk disepadukan ke dalam unit kawalan elektronik seperti BMS, PDU dan kotak agihan kuasa voltan tinggi. Ia sesuai untuk penempatan automatik dan pematerian.
Prestasi Teras dan Kelebihan Utama
Beban Kuat dan Keupayaan Pensuisan
FH80NE-40 mempunyai keupayaan membawa arus berterusan 40A pada 85°C. Beban terkadarnya ialah 40A 450VDC (beban rintangan), voltan pensuisan maksimumnya adalah sehingga 750VDC, arus pecah maksimumnya ialah 50A (450VDC, ≥1 operasi), dan kapasiti pensuisan maksimumnya mencapai 22500VA.
FH80NE-40 bukan sahaja boleh terus membawa 40A pada 85°C, tetapi juga menahan lonjakan arus yang lebih tinggi untuk tempoh yang singkat: 80A untuk 60s, 160A untuk 5s, 240A untuk 3s dan 400A untuk 0.6s.
Keupayaan ini membolehkannya mengendalikan keadaan arus tinggi dan serta-merta dalam litar pra-cas dan pemanasan, menjadikannya sesuai untuk senario pemasangan PCB dalam sistem DC voltan tinggi kenderaan tenaga baharu.
Respons Pantas dan Umur Panjang
FH80NE-40 menyediakan operasi pantas: masa operasi ≤30ms dan masa pelepasan ≤10ms (pada voltan terkadar), memenuhi keperluan kelajuan tindak balas litar DC voltan tinggi.
Dari segi kehidupan:
- Kehidupan mekanikal: 1×10⁵ ops
- Hayat elektrik (beban rintangan):450VDC / 40A: ops 1×10³,450VDC / 10A: ops 1×10⁴
Semasa pemilihan sebenar, hayat perlu dinilai berdasarkan arus beban, voltan, dan kekerapan pensuisan untuk memastikan keperluan operasi sistem jangka panjang dipenuhi.
Prestasi Tahan Penebat dan Dielektrik Cemerlang
FH80NE-40 berfungsi dengan pasti dari segi penebat dan ketahanan dielektrik:
- Rintangan penebat (awal): 1000MΩ (500VDC)
- Kekuatan dielektrik (awal): Antara sesentuh terbuka: 2000VAC / 1min, Antara gegelung dan sesentuh: 3000VAC / 1min
Produk ini mematuhi keperluan keselamatan IEC 60664-1 dan piawaian persekitaran RoHS, memberikan perlindungan untuk pengasingan yang selamat dan pengendalian sistem DC voltan tinggi yang boleh dipercayai.
Bahan Sentuhan Lanjutan dan Rintangan Sentuhan Rendah
FH80NE-40 menggunakan bahan sesentuh AgSnO₂ (oksida timah perak), dengan borang sesentuh 1A yang biasanya terbuka. AgSnO₂ menawarkan kekonduksian yang baik, rintangan hakisan arka dan kemesraan alam sekitar, menjadikannya sesuai untuk pensuisan yang kerap dan aplikasi kawalan DC voltan tinggi.
Rintangan sentuhan awal ialah ≤5mΩ (6VDC 20A), yang membantu mengurangkan kehilangan pengaliran dan kenaikan suhu, meningkatkan kecekapan dan kebolehpercayaan sistem.
Spesifikasi Gegelung dan Reka Bentuk Kecekapan Tenaga
FH80NE-40 menawarkan lima pilihan voltan gegelung: DC6V, DC9V, DC12V, DC24V dan DC48V, dengan kuasa undian 3W. Parameter terperinci adalah seperti berikut:
| Voltan Ternilai | Kendalikan Voltan VDC | Voltan Pelepas VDC | Nilai Semasa (±10%) | Rintangan Gegelung (±10%) | Kuasa Dinilai | Voltan Maksimum (tahan masa yang singkat) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC 10.8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28.8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC 57.6V |
Nota: Untuk mengelakkan terlalu panas dan terbakar, voltan yang dikenakan pada gegelung mestilah tidak melebihi voltan pegangan maksimum untuk tempoh yang lama. Voltan maksimum ialah voltan tertinggi yang boleh ditahan oleh geganti untuk tempoh yang singkat.
Kebolehsuaian Persekitaran dan Prestasi Mekanikal
FH80NE-40 berprestasi baik dalam kebolehsuaian persekitaran dan prestasi mekanikal: julat suhu operasinya ialah -40°C hingga 85°C, dan julat kelembapannya ialah 5% hingga 85%RH. Rintangan kejutannya berfungsi 196m/s² (10g) dan merosakkan 490m/s² (100g); rintangan getarannya ialah 10Hz hingga 500Hz, 49m/s². Berat produk lebih kurang 55g (tanpa aksesori), mempunyai dimensi garis besar 30×29.2×30.1mm, dan menggunakan struktur terminal PCB. Apabila pendawaian, bahagian beban mempunyai kekutuban (1 , 2-), dan bahagian gegelung tidak mempunyai kekutuban (5, 6). Suhu pematerian kuprum yang disyorkan untuk terminal plumbum keluar beban ialah 260°C ± 5°C, dengan masa pematerian 3–5s.
Gambaran Keseluruhan Spesifikasi Teknikal
| item | Parameter |
|---|---|
| Borang Perhubungan | 1A (1 sesentuh biasanya terbuka) |
| Bahan Kenalan | AgSnO₂ |
| Rintangan Hubungan | ≤5mΩ (6VDC 20A) |
| Nilai Semasa | 40A |
| Beban Dinilai (resistif) | 40A 450VDC |
| Voltan Pensuisan Maksimum | 750VDC |
| Arus Pecah Maksimum | 50A (450VDC, ≥1 operasi) |
| Kapasiti Pensuisan Maksimum | 22500VA |
| Rintangan Penebat | 1000MΩ |
| Kekuatan Dielektrik (awal) | Antara kenalan terbuka: 2000VAC/1min; antara gegelung dan sesentuh: 3000VAC/1min |
| Masa Beroperasi | ≤30ms (pada voltan terkadar) |
| Masa Keluaran | ≤10ms (pada voltan terkadar) |
| Kehidupan Mekanikal | 1×10⁵ ops |
| Kehidupan Elektrik | Swithing：1×103ops（450VDC,40A） Swithing：1×104ops（450VDC,10A） Swithing：4×103ops（650VDC,12A） Membuat: 7.5×104ops（450VDC,35A） Pembuatan：5×104ops（750VDC,40A） |
| Kapasiti tampung semasa | 40A 60A:30min 80A:60s 160A：5s 240A:3s 400A：0.6s |
| Suhu Ambien | <-40°C hingga 85°C |
| Kelembapan | 5% hingga 85% RH |
| Berat badan | lebih kurang 55g |
| Dimensi Garis Besar | 30×29.2×30.1mm |
| Struktur Terminal | Terminal PCB |
Nota: Data di atas adalah nilai awal. Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis.
Dimensi, Pendawaian dan Susun Atur PCB
FH80NE-40 mempunyai dimensi garis besar 30×29.2×30.1mm dan menggunakan struktur terminal PCB. Kaedah pendawaian pandangan bawah ialah: bahagian beban 1( ), 2(-), dengan kekutuban pada bahagian beban; sisi gegelung 5, 6, tanpa kekutuban pada bahagian gegelung. Untuk susun atur PCB, toleransi yang tidak ditentukan biasanya ±0.1mm; untuk dimensi garis besar, apabila toleransi tidak dinyatakan, dimensi ≤1mm ialah ±0.2mm, dimensi >1mm dan <5mm ialah ±0.3mm, dan dimensi ≥5mm ialah ±0.5mm.
Kelulusan dan Pematuhan Keselamatan
- Mematuhi keperluan keselamatan IEC 60664-1.
- Produk yang mematuhi RoHS.
- Pensijilan UL/C-UL, TUV dan CQC belum selesai.
- Penilaian yang diluluskan sasaran: pensuisan rintangan 40A 450VDC 1000ops (operasi 1×10³) @85°C.
- Status pensijilan khusus adalah tertakluk kepada sijil rasmi. Sebelum pemilihan, adalah disyorkan untuk menghubungi pengilang untuk mengesahkan kemajuan pensijilan terkini.
Senario Aplikasi Biasa
Pra-cas kenderaan tenaga baharu : Keupayaan pembawa arus berterusan 40A (85°C), tahan masa pendek 80A/60s, 160A/5s, 240A/3s dan 400A/0.6s, sesuai untuk kawalan hidup/mati dalam litar pra-cas.
Pemanasan kenderaan tenaga baharu : Beban berkadar 40A 450VDC, voltan pensuisan maksimum 750VDC, sesuai untuk litar pemanasan voltan tinggi seperti pemanasan PTC.
Pengurusan haba bateri / kawalan pemanasan PTC : Suhu operasi -40°C hingga 85°C, sesentuh AgSnO₂, sesuai untuk persekitaran suhu tinggi dan rendah dalam kenderaan.
Senario pemasangan PCB lain : Bahagian beban mempunyai kekutuban (1 , 2-), bahagian gegelung tidak mempunyai kekutuban (5, 6), keadaan pematerian 260°C ± 5°C / 3–5s.
Pemilihan khusus hendaklah disahkan berdasarkan beban sebenar, voltan gegelung, keperluan hayat dan status pensijilan.
Pemasangan dan Langkah Berjaga-jaga Penggunaan
Jangan lepaskan produk atau tertakluk kepada kesan luaran, untuk mengekalkan parameter prestasi awal.
Suhu pematerian untuk terminal plumbum muatan tembaga: 260°C ± 5°C, masa pematerian 3–5s.
Bahagian beban mempunyai kekutuban. Sila sambungkan 1( ) dan 2(-) dengan betul; bahagian gegelung tidak mempunyai kekutuban.
Voltan gegelung tidak boleh melebihi voltan pegangan maksimum untuk tempoh yang panjang untuk mengelakkan terlalu panas atau keletihan.
Geganti ini ialah model kejuruteraan tersuai. Contoh yang diberikan adalah untuk rujukan sahaja. Untuk pemilihan terperinci, sila hubungi Zhejiang Fanhar Electronics Co., Ltd.
Spesifikasi adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis.
Soalan Lazim
S1: Apakah kegunaan utama FH80NE-40?
Ia digunakan terutamanya untuk geganti pra-cas kenderaan tenaga baharu dan geganti pemanasan, dan juga boleh digunakan dalam senario pemasangan PCB seperti pengurusan haba bateri, kawalan pemanasan PTC, BMS/PDU, dan gelung kawalan DC voltan tinggi.
S2: Apakah muatan undian dan kapasiti pensuisan maksimum FH80NE-40?
Beban berkadar: 40A 450VDC (beban rintangan); kapasiti pensuisan maksimum: 22500VA.
S3: Apakah keupayaan pembawa arus berterusan dan pembawa arus masa pendek?
Ia mempunyai keupayaan membawa arus berterusan 40A pada 85°C. Keupayaan membawa arus masa singkat: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
S4: Apakah voltan pensuisan maksimum dan arus pecah maksimum?
Voltan pensuisan maksimum: 750VDC; arus pecah maksimum: 50A (450VDC, ≥1 operasi).
S5: Apakah borang sesentuh, bahan sesentuh dan rintangan sesentuh?
Borang hubungan: 1A biasanya terbuka; bahan sentuhan: AgSnO₂; rintangan sentuhan awal: ≤5mΩ (6VDC 20A).
S6: Adakah penyesuaian disokong? Macam mana nak order?
Borang hubungan: 1A biasanya terbuka; bahan sentuhan: AgSnO₂; rintangan sentuhan awal: ≤5mΩ (6VDC 20A).
Ringkasan
FH80NE-40 ialah geganti DC voltan tinggi 40A yang direka untuk sistem voltan tinggi dalam kenderaan tenaga baharu. Ia mempunyai beban berkadar 40A 450VDC, voltan pensuisan maksimum 750VDC, keupayaan membawa arus berterusan 40A@85°C, dan keupayaan arus tinggi dalam masa singkat. Sentuhan AgSnO₂, penebat tinggi dan prestasi tahan dielektrik, operasi pantas, pemasangan PCB dan pematuhan RoHS menjadikannya sesuai untuk senario kawalan DC voltan tinggi seperti pra-pengecasan, kawalan pemanasan, pemanas PTC, BMS dan PDU.
Untuk spesifikasi terkini, sijil pensijilan, sokongan sampel atau cadangan pemilihan tersuai, sila hubungi Zhejiang Fanhar Electronics Co., Ltd.
