Rumah / Berita / Berita Industri / FH67NE 200A/270A geganti tenaga baharu | Suis 1000VAC Arus Tinggi untuk Fotovoltaik, Penyimpanan Bateri & Peralatan Perindustrian

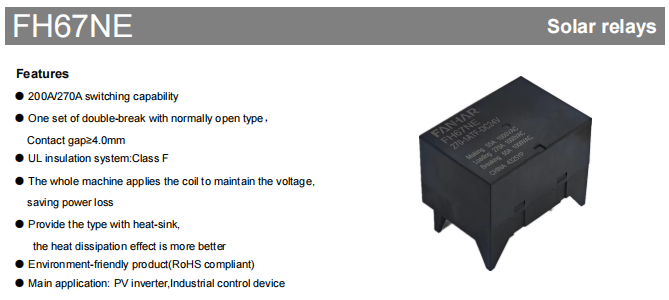

Gambaran Keseluruhan Produk
The FH67NE adalah prestasi tinggi, berkuasa tinggi geganti tenaga baharu dibangunkan oleh Zhejiang Fanhar Electronics (FANHAR) untuk tenaga baharu fotovoltaik dan aplikasi beban tinggi industri. Ia tersedia dalam dua pilihan keupayaan menukar kenalan – 200A dan 270A – menampilkan satu set sesentuh putus dua kali, biasanya terbuka dengan jurang sesentuh 4.0mm atau lebih besar. Menggunakan AgSnO₂ sebagai bahan sentuhan, geganti boleh bertukar sehingga 220A (versi 200A) atau 275A (versi 270A) pada 1000VAC, dengan kapasiti pensuisan maksimum masing-masing 220,000VA dan 275,000VA. Dengan prestasi elektrik yang cemerlang, reka bentuk keselamatan yang ketat, dan pensijilan antarabangsa yang komprehensif, FH67NE telah menjadi komponen pensuisan teras dalam menuntut aplikasi seperti penyongsang PV, sistem penyimpanan tenaga dan peralatan kawalan industri.
Memandangkan kapasiti terpasang PV global terus meningkat dan industri penyimpanan tenaga berkembang dengan pesat, sistem tenaga baharu mengenakan keperluan yang semakin ketat pada geganti dari segi keupayaan membawa arus tinggi, margin keselamatan voltan tinggi dan kebolehpercayaan jangka panjang. FH67NE ialah produk penyampai tenaga baharu unggulan Fanhar yang dibangunkan sebagai tindak balas kepada aliran industri ini, dengan berkesan menangani keperluan pasaran mendesak bagi penyampai berkuasa tinggi, keselamatan tinggi dan penggunaan tenaga rendah.
Panduan Pemilihan: Perbandingan Versi 200A dan 270A
Siri FH67NE menawarkan dua penarafan semasa - 200A dan 270A - dengan perbezaan teras terletak pada reka bentuk struktur terminal utama, membolehkan jurutera memilih secara fleksibel berdasarkan keperluan beban sebenar:
| Parameter | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nilai Arus (membawa) | 200A | 270A |
| Maks. Menukar Arus | 220A | 275A |
| Maks. Kapasiti Penukaran | 220,000VA | 275,000VA |
Kedua-dua versi adalah sama dalam jurang sentuhan (≥4.0mm), kelas penebat (Kelas F), parameter gegelung dan dimensi keseluruhan. Pemilihan hendaklah berdasarkan terutamanya pada arus beban sebenar dan keperluan kapasiti pensuisan sistem.
Kelebihan Teknikal Teras
Struktur Pecah Berganda untuk Keselamatan Voltan Tinggi
Produk ini mempunyai satu set konfigurasi sesentuh dua kali putus, biasanya terbuka dengan jurang sesentuh ≥4.0mm. Reka bentuk pecah dua menghasilkan dua arka pecah siri semasa pemotongan, meningkatkan keupayaan memadam arka dengan berkesan. Digabungkan dengan jurang sentuhan yang besar melebihi 4.0mm, ia meningkatkan prestasi pengasingan elektrik dengan ketara dalam keadaan voltan tinggi, memastikan pemotongan selamat pada 1000VAC.
Sistem Penebat Kelas F untuk Suhu Tinggi dan Kehidupan Panjang
Sistem penebat UL memenuhi keperluan Kelas F, membolehkan bahan penebat menahan suhu operasi berterusan 155°C. Bersama-sama dengan julat suhu operasi yang luas dari -40°C hingga 85°C, FH67NE mengekalkan prestasi elektrik dan hayat perkhidmatan yang stabil walaupun dalam persekitaran suhu tinggi seperti stesen janakuasa PV luar dan kabinet pengedaran industri.

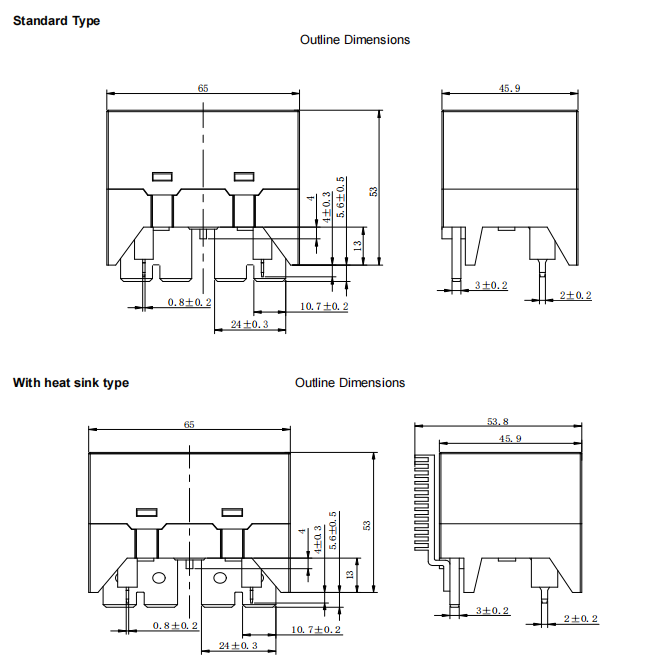

Reka Bentuk Sinki Haba Pilihan untuk Pengurusan Terma Dipertingkat
FH67NE tersedia dengan model sink haba pilihan, menawarkan pelesapan haba yang jauh lebih baik daripada versi standard. Reka bentuk ini amat sesuai untuk aplikasi yang melibatkan pengaliran arus tinggi yang berterusan atau suhu ambien yang tinggi, dengan berkesan mengurangkan kenaikan suhu geganti dan memanjangkan hayat elektrik.
Mematuhi Alam Sekitar dan Boleh Disesuaikan Secara Global
Produk ini mematuhi arahan alam sekitar RoHS dan telah memperoleh pensijilan antarabangsa UL, TÜV dan CQC, memberikan keupayaan akses pasaran global yang kukuh.

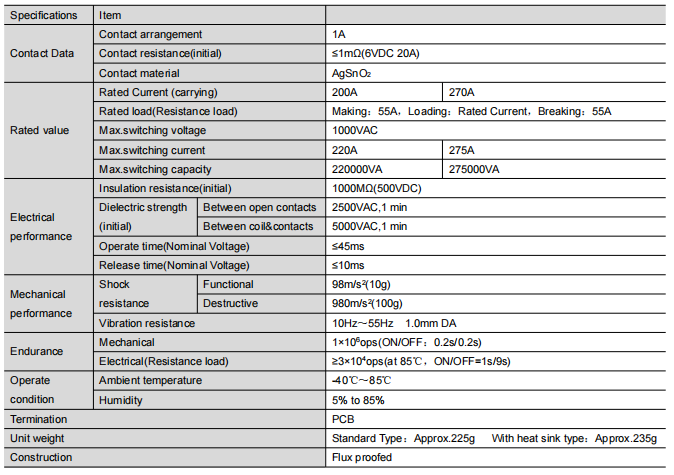

Prestasi Elektrik Teras
Keupayaan Muatan
FH67NE mempunyai arus berkadar (membawa) 200A (270A untuk versi 270A). Keadaan beban berkadar (resistif) ialah: Buat 55A, Bawa arus undian, Pecah 55A. Voltan pensuisan maksimum ialah 1000VAC, arus pensuisan maksimum ialah 220A (versi 200A) / 275A (versi 270A), dan kapasiti pensuisan maksimum ialah 220,000VA (versi 200A) / 275,000VA (versi 270A).
Kebolehpercayaan Hubungi
Rintangan sentuhan awal ialah ≤1mΩ (diuji pada 6VDC 20A), memastikan kehilangan pengaliran yang sangat rendah dan memenuhi keperluan haba rendah yang ketat bagi aplikasi arus tinggi.
Penebat dan Kekuatan Dielektrik
Rintangan penebat awal mencapai 1000MΩ (diuji pada 500VDC). Prestasi kekuatan dielektrik adalah cemerlang: 2500VAC/1min antara sesentuh terbuka, dan 5000VAC/1min antara gegelung dan sesentuh, memberikan margin keselamatan yang mencukupi untuk sistem.
Masa Tindak Balas
Masa kendalian (pada voltan nominal) ≤45ms, masa pelepasan (pada voltan nominal) ≤10ms, menawarkan tindak balas yang pantas dan boleh dipercayai untuk memenuhi permintaan kawalan pensuisan pantas penyongsang PV dan peralatan lain.
Spesifikasi Gegelung dan Operasi Cekap Tenaga
FH67NE tersedia dalam lima pilihan voltan gegelung: DC 6V, 9V, 12V, 24V dan 48V, dengan penggunaan kuasa berkadar hanya 4W. Parameter terperinci untuk setiap spesifikasi adalah seperti berikut:
| Voltan Ternilai | Voltan Kendalian (VDC) | Voltan Pelepas (VDC) | Nilai Semasa (±10%) | Rintangan Gegelung (±10%) | Kuasa Nominal | Mengekalkan voltan | Voltan Maks |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%～100%Un (Suhu persekitaran23℃) 55%～60%Un (Suhu persekitaran85℃) | DC 7.2V |
| DC 9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC 10.8V | ||
| DC 12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC 14.4V | ||
| DC 24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC 28.8V | ||
| DC 48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC 57.6V |
Nota Operasi:.
Voltan penahan gegelung digunakan 100ms selepas penggunaan voltan terkadar, dengan julat voltan pengekalan 55%～100% Un (pada ambien 23°C) / 55%～60% Un (pada ambien 85°C).
Untuk mengelakkan gegelung terlalu panas dan rosak, jangan gunakan voltan secara berterusan melebihi voltan pengekalan maksimum. Voltan pengekalan maksimum merujuk kepada voltan maksimum yang boleh ditahan oleh geganti untuk tempoh yang singkat.
Senario Aplikasi Biasa
Sebagai elemen pensuisan teras dalam sistem PV, FH67NE mengendalikan kawalan buat/pecah yang selamat pada kedua-dua sisi DC dan AC. Kapasiti pembawa arus tinggi 200A/270Anya dengan mudah mengurus permintaan semasa rentetan PV berkuasa tinggi, manakala jurang sesentuh ≥4.0mm dan voltan tahan gegelung ke sentuhan 5000VAC memberikan margin keselamatan yang besar untuk aplikasi voltan tinggi.
Sistem Penyimpanan Tenaga (ESS)
Dalam sistem storan tenaga bateri, FH67NE digunakan untuk kawalan dan perlindungan cas/nyahcas pek bateri. Penggunaan kuasa rendah yang didayakan oleh reka bentuk penyelak magnetnya sejajar dengan keperluan kecekapan tenaga yang ketat ESS, manakala julat suhu operasinya yang luas memastikan operasi yang stabil dalam kabinet penyimpanan luar dan persekitaran yang serupa.
Peralatan Kawalan Perindustrian
Untuk pensuisan beban peralatan industri berkuasa tinggi, FH67NE menawarkan penyelesaian kawalan hidup/mati yang sangat boleh dipercayai. Getaran yang sangat baik dan rintangan hentakan, bersama-sama dengan hayat mekanikal sehingga 1 juta operasi, menjadikannya mampu mengendalikan pelbagai persekitaran medan industri yang keras.
Pensijilan dan Jaminan Kualiti
Siri FH67NE telah memperoleh pensijilan antarabangsa UL, TÜV dan CQC serta mematuhi piawaian alam sekitar RoHS, memenuhi sepenuhnya keperluan akses pasaran bagi wilayah global utama.
Sebagai perusahaan teknologi tinggi negara, Fanhar Electronics telah diperakui di bawah Sistem Pengurusan Kualiti ISO9001, Sistem Pengurusan Alam Sekitar ISO14001 dan Sistem Pengurusan Kesihatan dan Keselamatan Pekerjaan ISO45001. Syarikat itu melabur 5%–8% daripada hasil jualan tahunan dalam R&D dan telah diberikan lebih 40 model utiliti nasional dan paten ciptaan. Sistem kawalan kualiti proses penuh yang meliputi reka bentuk, perolehan bahan mentah dan pembuatan memastikan setiap geganti FH67NE memberikan kualiti yang konsisten dan boleh dipercayai.
Kesimpulan
Geganti tenaga baharu berkuasa tinggi FH67NE menyepadukan kelebihan teras termasuk kapasiti pembawa arus ultra tinggi (200A/270A), struktur keselamatan pecah dua kali (jurang ≥4.0mm), sistem penebat Kelas F, reka bentuk kuasa rendah penyelak magnet dan peningkatan sink haba pilihan. Sebagai produk utama Fanhar untuk tenaga baharu dan pasaran beban tinggi industri, ia telah lulus pensijilan antarabangsa UL, TÜV dan CQC serta mematuhi keperluan RoHS. Ia sudah digunakan secara meluas dalam penyongsang PV, sistem penyimpanan tenaga, dan peralatan kawalan industri. Sama ada anda mereka bentuk penyongsang PV berkuasa tinggi atau membangunkan sistem storan tenaga kebolehpercayaan tinggi, FH67NE ialah pilihan komponen utama yang boleh dipercayai.
Soalan Lazim
S1: Apakah perbezaan utama antara versi FH67NE 200A dan 270A?
Perbezaan teras terletak pada kapasiti pembawa arus dan struktur terminal utama. Versi 270A mempunyai arus pensuisan maksimum 275A dan kapasiti pensuisan maksimum 275,000VA, dengan bahagian bawah terminal utama berslot; versi 200A mempunyai arus pensuisan maksimum 220A dan kapasiti pensuisan maksimum 220,000VA, dengan bahagian bawah terminal utama yang tidak berlubang. Kedua-dua versi berkongsi jurang hubungan, kelas penebat, parameter gegelung dan dimensi garis besar yang sama.
S2: Apakah faedah praktikal yang diberikan oleh jurang sentuhan ≥4.0mm?
Jurang sentuhan yang besar melebihi 4.0mm meningkatkan dengan ketara keupayaan pengasingan elektrik geganti: ① mengurangkan risiko sekatan arka, meningkatkan kebolehpercayaan pemotongan; ② memenuhi keperluan pelepasan yang ketat bagi aplikasi voltan tinggi; ③ digabungkan dengan struktur pecah dua, membentuk penghalang keselamatan dwi yang memastikan operasi selamat pada 1000VAC.
S3: Untuk senario manakah model sink haba disyorkan?
Model sink haba amat disyorkan untuk: ① stesen janakuasa PV luar dengan suhu ambien yang tinggi; ② aplikasi yang memerlukan pengaliran arus tinggi yang berpanjangan; ③ sistem kebolehpercayaan tinggi dengan had kenaikan suhu yang ketat. Pelesapan habanya jauh lebih baik daripada versi standard, dengan berkesan mengurangkan kenaikan suhu geganti dan memanjangkan hayat elektrik. Walau bagaimanapun, ambil perhatian bahawa sink haba hidup secara elektrik, jadi kelegaan keselamatan 10mm mesti dikekalkan semasa pemasangan.
S4: Apakah kebolehsuaian alam sekitar FH67NE?
Julat suhu operasi -40°C～85°C, julat kelembapan 5%～85%. Rintangan getaran 10Hz～55Hz/1.0mm DA, rintangan hentakan berfungsi 98m/s² (10g) dan 980m/s² (100g) yang merosakkan, memenuhi keperluan pelbagai persekitaran yang keras seperti stesen PV luar dan pengedaran industri.
S5: Bolehkah sampel atau sokongan teknikal disediakan?
Fanhar Electronics menyokong penyediaan sampel dan bantuan pemilihan teknikal berdasarkan keperluan pelanggan. Untuk keperluan penyesuaian khas (struktur, pelarasan parameter, dll.), sila hubungi pasukan jualan atau sokongan teknikal Fanhar untuk bantuan lanjut. Pengenalan produk ini adalah untuk rujukan sahaja. Spesifikasi tertakluk kepada perubahan tanpa notis. Untuk dokumentasi teknikal terkini, sila hubungi pasukan jualan Fanhar.
