Apakah Geganti Melekat?
A geganti selak ialah jenis suis elektromekanikal atau elektromagnet khas. Ciri terasnya ialah mempunyai fungsi "memori kedudukan": ia hanya memerlukan nadi arus ringkas untuk menukar keadaan pensuisannya dan selepas isyarat kawalan dialih keluar, ia boleh mengekalkan keadaan semasanya selama-lamanya (HIDUP atau MATI) sehingga ia menerima isyarat nadi terbalik untuk menukarnya.
Ini sangat berbeza dengan geganti biasa (tidak selak), yang mesti sentiasa bertenaga untuk mengekalkan keadaannya dan akan kembali ke kedudukan lalainya sebaik sahaja kuasa diputuskan. Oleh itu, geganti selak juga dikenali sebagai geganti "bistable", geganti "simpan" atau geganti "selak magnet".
Bagaimana Geganti Melekat Berfungsi?
Komponen Teras
Komponen utama geganti selak termasuk:
gegelung : Struktur gegelung tunggal atau gegelung dwi, biasanya diperbuat daripada dawai tembaga rintangan rendah, digunakan untuk menjana medan magnet.
Angker (juga dikenali sebagai "suis buluh") : Sekeping logam boleh alih kecil yang bertindak sebagai "pintu" suis.
Magnet Kekal (untuk jenis penyelak magnet) : Digunakan untuk memegang angker dalam kedudukan selepas kuasa dikeluarkan.
Selak Mekanikal (untuk jenis selak mekanikal) : Mekanisme penguncian fizikal.
Prinsip Kerja Terperinci
Apabila nadi arus ringkas digunakan pada gegelung, medan magnet yang dijana memacu angker untuk bergerak dari satu kedudukan sentuhan ke yang lain, dengan itu melengkapkan atau memutuskan litar. Perkara utama ialah selepas nadi ini tamat, angker kekal kukuh dalam kedudukan semasanya, bergantung pada daya magnet (untuk jenis penyelak magnet) atau selak mekanikal (untuk jenis penyelak mekanikal), tanpa memerlukan kuasa berterusan. Ia hanya akan menggerakkan dan menetapkan semula apabila nadi terbalik digunakan.
Dalam aplikasi seperti pemasa lengah OFF, jujukan operasi geganti penyelak dwi-belitan adalah lebih kompleks: apabila arus mengalir melalui gegelung set (S), fluks magnet dijana dalam litar magnet dalaman, mewujudkan daya elektromagnet untuk menarik angker, menutup sesentuh yang biasanya terbuka dan membuka sesentuh yang biasanya tertutup, mengekalkan keadaan set. Apabila lengah-MATI tamat, arus mengalir melalui gegelung set semula (R), menyebabkan sesentuh biasanya terbuka tertutup terbuka dan sesentuh biasanya tertutup terbuka tertutup semula.
Jenis Utama Geganti Melekat
Klasifikasi mengikut Mekanisme Pegangan
| taip | Mekanisme Pegangan | Kelebihan | Keburukan | Aplikasi Biasa |
|---|---|---|---|---|
| Geganti Melekat Magnet | Pengunci diri magnet kekal atau litar magnet | Kelajuan tindakan pantas, saiz kecil, jangka hayat yang panjang, tidak terjejas oleh kehilangan kuasa | Rintangan getaran yang lemah | Meter pintar, penyongsang PV |
| Geganti Selak Mekanikal | Mekanisme selak fizikal | Kapasiti sentuhan tinggi, keupayaan menahan arus lonjakan yang kuat, prestasi stabil di bawah kitaran haba | Saiz besar, kelajuan pensuisan perlahan, hayat yang agak pendek | Saiz besar, kelajuan pensuisan perlahan, hayat yang agak pendek |
Pengelasan mengikut Struktur Gegelung
| taip | Ciri Struktur | Kaedah Memandu | Kerumitan Kawalan |
|---|---|---|---|
| Gegelung Tunggal | Satu gegelung untuk kedua-dua set dan set semula | F Dikawal dengan menukar kekutuban arus input (nadi positif/negatif) | Memerlukan litar jambatan H, kerumitan yang lebih tinggi |
| Dwi Gegelung | Gegelung "set" dan "set semula" bebas | Menggunakan nadi pada gegelung masing-masing melaksanakan tindakan yang sepadan | Pemacu bebas dwi, kawalan mudah dan boleh dipercayai |
Geganti Impuls
Ini adalah jenis khas geganti selak magnet dengan litar stereng elektronik bersepadu. Ia tidak memerlukan perubahan polariti nadi input; setiap kali ia menerima isyarat nadi, ia secara automatik menukar keadaannya (menogol ON/OFF secara bergilir-gilir seperti suis). Apabila kuasa digunakan, litar dalaman secara automatik menentukan kedudukan semasa geganti dan memberi tenaga kepada gegelung bertentangan.
Geganti impuls sesuai untuk mengawal peranti yang sama dari berbilang lokasi menggunakan berbilang butang, seperti memulakan dan menghentikan penghantar dari beberapa titik menggunakan satu butang di setiap lokasi.
Geganti Melekat lwn Geganti Tidak Melekap: Perbandingan Terperinci
| Ciri | Geganti Melekat (Magnetik) | Geganti Tidak Melekat (Biasa) |
|---|---|---|
| Mekanisme Pegangan Negeri | Menggunakan pengunci diri magnet kekal atau litar magnet untuk memegang keadaan sesentuh, tiada kuasa berterusan diperlukan | Bergantung pada penjanaan gegelung berterusan untuk menjana daya magnet dan mengekalkan keadaan sentuhan |
| Kaedah Memandu | Hanya memerlukan arus nadi untuk menukar keadaan (cth., nadi 0.1 saat) | Memerlukan tenaga berterusan untuk mengekalkan keadaan terkumpul atau tercicir |
| Negeri Hubungan | Bistable (keadaan tidak berubah selepas kehilangan kuasa) | Monostable (kenalan ditetapkan semula selepas kehilangan kuasa) |
| Penggunaan Kuasa Statik | Sifar (tiada kuasa digunakan semasa menahan keadaan) | Penggunaan berterusan (gegelung memerlukan tenaga jangka panjang) |
| Penggunaan Kuasa Dinamik | Penggunaan ringkas sahaja semasa pensuisan (cth., 1W × 0.1s) | Penggunaan berterusan (cth., 2W × 24j) |
| Kecekapan Tenaga | Sesuai untuk senario penjimatan tenaga dengan operasi jangka panjang | Sesuai untuk senario kawalan jangka pendek atau sekejap |
| Hubungi Kehidupan | Lebih tinggi (tiada tenaga berterusan mengurangkan kerosakan arka) | Lebih rendah (petenagaan jangka panjang terdedah kepada pengoksidaan atau melekat) |
| Rintangan Getaran | Lebih buruk (litar magnet mungkin bertukar secara tidak sengaja kerana getaran) | Lebih baik (bergantung pada pengembalian spring mekanikal, kestabilan yang lebih tinggi) |
| Kerumitan Memandu | Memerlukan kawalan kekutuban (gegelung tunggal) atau pemacu dwi (gegelung dwi) | Hanya memerlukan litar pensuisan mudah (cth., kawalan transistor/MOSFET) |
| Litar Biasa | Litar jambatan H atau pemacu bebas dwi | Litar suis tunggal |
| kos | Lebih tinggi (struktur kompleks) | Lebih rendah (struktur ringkas) |
Kelebihan Teras Geganti Melekat
Penggunaan Kuasa Sangat Rendah: Ini adalah kelebihan paling menonjol bagi geganti selak. Memandangkan mereka menggunakan kuasa hanya semasa menukar keadaan segera, kesan penjimatan tenaga adalah ketara dalam aplikasi jangka panjang. Reka bentuk penyelak mencapai aliran semasa hanya semasa pensuisan ON/OFF, menyumbang dengan ketara kepada penjimatan tenaga peralatan.
Memori Keadaan: Mengekalkan keadaan terakhir secara automatik selepas kegagalan kuasa, tidak memerlukan litar tetapan semula. Ia amat sesuai untuk aplikasi yang memerlukan pengekalan keadaan selepas kehilangan kuasa, seperti fungsi memori dalam suis pintar.
Penjanaan Haba Gegelung Rendah: Oleh kerana penjanaan berterusan tidak diperlukan, kenaikan suhu gegelung adalah sangat rendah, yang bermanfaat untuk meningkatkan kebolehpercayaan dan jangka hayat peralatan.
Sesuai untuk Peranti Dikuasakan Bateri: Ciri penggunaan kuasa statik sifar menjadikannya pilihan ideal untuk aplikasi berkuasa bateri seperti peranti IoT dan meter pintar.
Senario Aplikasi Utama
Automasi Perindustrian
Sistem pengiraan dan pengisihan industri: Gunakan ciri bistable untuk ingatan keadaan.
Litar kawalan motor: Dalam relay lengah OFF, geganti penyelak digunakan untuk mencapai kawalan brek yang tepat.
Jentera pembungkusan: Kawalan gabungan berbilang unit.
Kuasa dan Tenaga
Meter pintar: Penggunaan kuasa yang rendah, operasi jangka panjang, membolehkan fungsi kawalan prabayaran.
Penyongsang PV: Pensuisan yang kerap, litar pengesan kerosakan tanah.
Bekalan kuasa DC voltan tinggi: Pensuisan litar.
Ujian dan Komunikasi
Peralatan telekomunikasi: Sistem pertukaran telefon.
Peralatan ujian automatik: Tukar isyarat ujian.
Panduan Pemilihan: Bagaimana Memilih Geganti Selak yang Betul?
Senario yang disyorkan untuk memilih geganti penyelak:
Operasi jangka panjang dengan kepekaan terhadap penggunaan kuasa: cth., peranti berkuasa bateri, terminal IoT.
Keperluan untuk mengekalkan keadaan selepas kegagalan kuasa: cth., fungsi memori dalam suis pintar, pengekalan status peralatan.
Penjanaan haba gegelung terhad: Persekitaran pemasangan berketumpatan tinggi.
Keperluan untuk kawalan dari pelbagai lokasi: cth., pencahayaan bangunan, kawalan penghantar.
Senario yang disyorkan untuk memilih geganti biasa:
Aplikasi sensitif kos: Tidak memerlukan pengekalan keadaan jangka panjang, cth., kawalan perkakas rumah yang ringkas.
Logik kawalan mudah: Tidak memerlukan litar pemacu yang kompleks.
Persekitaran getaran: Geganti penyelak magnet mempunyai rintangan getaran yang lebih lemah.
Parameter Pemilihan Utama
Jenis Gegelung: Gegelung tunggal vs Gegelung Dwi. Gegelung dwi menawarkan kawalan mudah tetapi memerlukan lebih banyak pin, manakala gegelung tunggal menjimatkan ruang tetapi memerlukan litar pensuisan kekutuban.
Penilaian Hubungan: Pilih berdasarkan arus beban dan voltan. Contohnya, sesetengah produk siri boleh menukar arus sehingga beberapa ampere, manakala model yang sesuai untuk litar isyarat mempunyai kapasiti arus yang lebih kecil.
Keperluan Penggunaan Kuasa: Beri perhatian kepada kuasa operasi gegelung. Produk dengan penggunaan kuasa ultra rendah boleh didapati di pasaran.
Kaedah Pemasangan: Pemasangan PCB, Surface Mount Technology (SMT), atau pemalam. Untuk aplikasi terhad ruang, model lekap permukaan ultra-miniatur boleh dipilih.
Kebolehsuaian Persekitaran: Pertimbangkan suhu, kelembapan, getaran, dll. Jenis penyelak mekanikal menawarkan prestasi yang lebih stabil di bawah kitaran haba.
Trend Pembangunan Teknologi
Dengan permintaan global yang semakin meningkat untuk penjimatan tenaga dan pengurangan pelepasan, geganti selak mendapat aplikasi yang lebih luas kerana ciri penggunaan kuasa statik sifarnya. Trend pembangunan utama termasuk:
Penggunaan Kuasa Gegelung Rendah: Mengurangkan penggunaan kuasa operasi secara berterusan dengan mengoptimumkan reka bentuk litar magnetik dan menggunakan bahan baharu.
Saiz Lebih Kecil: Menyesuaikan diri dengan keperluan pemasangan berketumpatan tinggi, seperti geganti pelekap permukaan tertentu.
Kapasiti Sentuhan Lebih Tinggi: Meningkatkan kapasiti beban sambil mengekalkan penggunaan kuasa yang rendah.
Integrasi Pintar: Geganti impuls dengan litar elektronik terbina dalam untuk kawalan yang lebih bijak.

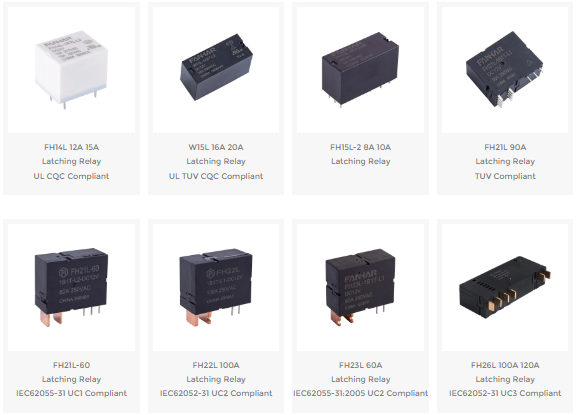

Terokai Produk Latching Relay Kami
Di FANHAR Electronics, kami menyampaikan prestasi tinggi geganti selaks direka bentuk untuk permintaan rumah pintar moden, kawalan industri, sistem tenaga baharu dan seterusnya. Dengan lebih 30 siri dan beratus-ratus spesifikasi, portfolio kami menawarkan keseimbangan sempurna keupayaan pensuisan, kecekapan tenaga dan kebolehpercayaan
Soalan Lazim
S1: Apakah perbezaan antara geganti impuls dan geganti penyelak magnet biasa?
Geganti impuls mempunyai litar stereng elektronik terbina dalam, jadi ia tidak memerlukan pembalikan kekutuban; setiap nadi menogol keadaan secara automatik (seperti suis butang tekan). Ia sesuai untuk kawalan butang tunggal berbilang lokasi, manakala geganti penyelak magnet biasa memerlukan kawalan kekutuban luaran atau belitan berasingan.
S2: Mengapakah geganti dwi-gegelung biasanya digunakan dalam aplikasi pemasa lengah-MATI?
Kerana OFF‑delay memerlukan set jelas (masa mula) dan set semula (masa tamat) tindakan. Geganti dwi gegelung membenarkan kawalan bebas ke atas kedua-dua tindakan ini, memberikan logik pemasaan yang jelas dan boleh dipercayai sambil mengelakkan kerumitan tambahan dan risiko hingar pensuisan kekutuban.
S3: Apakah margin yang perlu ditinggalkan untuk penilaian semasa hubungan apabila memilih geganti?
Sebagai peraturan umum, pastikan arus beban di bawah 80% daripada penarafan sesentuh (untuk beban rintangan). Untuk beban induktif atau kapasitif (motor, kapasitor, lampu), benarkan margin yang lebih besar (dicadangkan <50%) dan pertimbangkan arus masuk. Sentiasa rujuk lembaran data untuk kuasa pensuisan maksimum dan keluk voltan.
S4: Bolehkah geganti penyelak magnet digunakan untuk pensuisan frekuensi tinggi (cth., PWM)?
Tidak disyorkan. Geganti selak magnet direka untuk penukaran frekuensi rendah (paling banyak beberapa kali seminit). Operasi frekuensi tinggi memendekkan hayat mekanikal secara drastik dan menafikan kelebihan kuasa sifar. Untuk aplikasi frekuensi tinggi, gunakan geganti keadaan pepejal atau MOSFET.
S5: Bagaimanakah saya boleh mengesahkan sama ada geganti pilihan saya sesuai?
Adalah disyorkan untuk membina ujian dengan beban sebenar (termasuk keadaan semburan terburuk), melakukan sekurang-kurangnya 1,000 kitaran pensuisan berterusan, dan memantau kenaikan suhu sentuhan, kenaikan suhu gegelung dan perubahan rintangan sentuhan. Lakukan juga ujian pengekalan getaran dan matikan untuk memastikan pematuhan dengan keperluan persekitaran aplikasi.
