FH20T 43A Geganti Tenaga Baharu: Pensuisan Beban Tinggi dan Pengasingan Keselamatan untuk Aplikasi Cerucuk Fotovoltaik dan Mengecas

Pada masa apabila penjanaan kuasa tenaga baharu, sistem storan tenaga dan cerucuk pengecasan kenderaan elektrik semakin meluas, geganti tenaga baharu, sebagai komponen pensuisan utama dalam litar, secara langsung menjejaskan operasi stabil peralatan lengkap melalui keupayaan membawa arus, tahap pengasingan keselamatan dan kebolehpercayaan jangka panjang. FH20T ialah geganti PCB berkuasa tinggi yang direka untuk keperluan ini. Ia menawarkan keupayaan pensuisan 43A, 1 sesentuh Borang A, pilihan jurang sesentuh 2.0mm, dan fungsi penjimatan tenaga gegelung, menjadikannya pilihan ideal untuk penyongsang fotovoltaik, cerucuk pengecasan dan aplikasi lain.

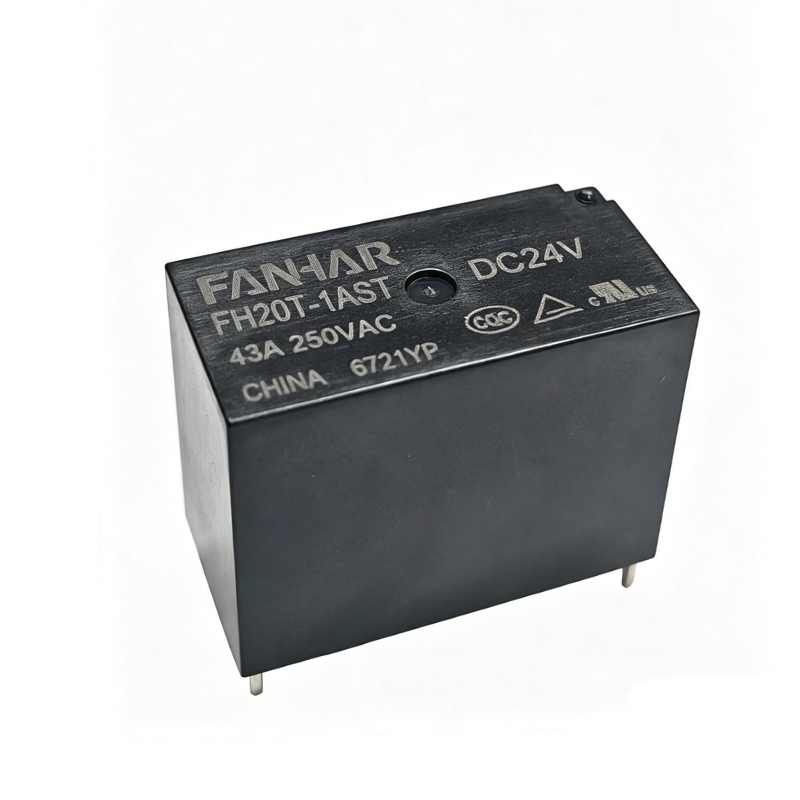

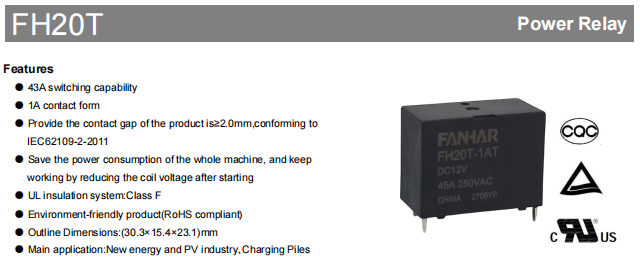

FH20T 43A Geganti Tenaga Baharu FANHAR FH20T ialah geganti PCB dengan keupayaan pensuisan 43A, 1 sesentuh Borang A, dan jurang sesentuh 2.0mm pilihan. Ia mematuhi IEC62109-2:2011 dan sesuai untuk tenaga baharu, fotovoltaik, longgokan pengecasan dan aplikasi lain. Ia menyokong mengurangkan voltan gegelung selepas permulaan untuk mengekalkan operasi, menjimatkan penggunaan kuasa keseluruhan. Ia mempunyai sistem penebat Kelas F UL dan mematuhi RoHS. Lihat Produk →

Kelebihan Teras: Selamat, Cekap, Tahan Suhu Tinggi

Jurang Hubungan Mencukupi, Memenuhi Piawaian Keselamatan Fotovoltaik

Jurang selepas sentuhan dalaman geganti terbuka secara langsung menjejaskan keselamatan pengasingan. FH20T menawarkan dua pilihan jurang hubungan: jenis Nil standard ialah 1.8mm, dan jenis BG ialah 2.0mm. Apabila jurang hubungan produk ialah ≥2.0mm, ia mematuhi IEC62109-2:2011, "Keperluan keselamatan untuk penukar kuasa untuk sistem kuasa fotovoltaik." Untuk aplikasi voltan tinggi seperti penyongsang fotovoltaik dan cerucuk pengecasan, memilih versi BG boleh memenuhi keperluan pengasingan keselamatan dengan lebih baik.

Mengurangkan Voltan Selepas Permulaan untuk Memegang, Mengurangkan Penggunaan Kuasa Keseluruhan Dengan Ketara

FH20T menyokong strategi kerja mengurangkan voltan gegelung selepas permulaan untuk mengekalkan operasi. Selepas geganti ditarik masuk, hanya voltan gegelung yang lebih rendah perlu dikekalkan untuk memastikan sesentuh tertutup. Berbanding dengan pemanduan voltan penuh berterusan, ini boleh mengurangkan penggunaan kuasa gegelung dengan berkesan. Cadangan voltan pegangan yang diberikan dalam lembaran data ialah:

• Suhu ambien 23°C: voltan pegangan 40%–70% Un
• Suhu ambien 85°C: voltan penahan 40%–55% Un

Fungsi ini membantu mengurangkan kenaikan suhu sistem dan kehilangan kuasa, menjadikannya sesuai untuk mengecas cerucuk, penyongsang dan peralatan lain yang memerlukan tunggu sedia jangka panjang atau operasi berterusan.

Sistem Penebat Kelas F UL, Menyesuaikan Diri dengan Persekitaran Suhu Tinggi

FH20T menggunakan sistem penebat UL Kelas F, yang membantu mengekalkan kebolehpercayaan penebat dalam persekitaran suhu tinggi. Julat suhu ambien operasinya ialah -40°C hingga 85°C, menyesuaikan diri dengan keperluan suhu luas bagi tenaga baharu dan senario kawalan industri.

Bahan Mesra Alam, Mematuhi RoHS

Produk ini mematuhi keperluan persekitaran RoHS dan tidak mengandungi bahan berbahaya seperti plumbum, merkuri dan kromium heksavalen. Ia boleh memenuhi keperluan wilayah dengan peraturan alam sekitar yang ketat, seperti Kesatuan Eropah, untuk eksport.

Kapasiti Beban dan Parameter Elektrik

Sistem sentuhan FH20T menggunakan bahan AgSnO₂, menggabungkan rintangan kepada kimpalan dan hakisan arka. Rintangan sentuhan awal dikawal pada ≤100mΩ (di bawah keadaan ujian 6VDC 1A), memastikan kehilangan pengaliran rendah. Dari segi prestasi penebat, rintangan penebat awal mencapai 1000MΩ (500VDC), kekuatan dielektrik antara sesentuh terbuka ialah 2500VAC/1min, dan kekuatan dielektrik antara gegelung dan sesentuh ialah 4500VAC/1min, memberikan margin keselamatan yang mencukupi untuk pengasingan voltan rendah tinggi. Masa operasi ialah ≤20ms, dan masa keluaran ialah ≤10ms, memenuhi keperluan kelajuan tindak balas kebanyakan aplikasi kawalan industri dan elektronik kuasa.

Beban Utama dan Parameter Elektrik

Spesifikasi Gegelung dan Pegangan Penjimatan Tenaga

FH20T menyediakan tiga voltan gegelung standard: DC5V, DC12V dan DC24V, semuanya dengan kuasa nominal 3800mW. Voltan gegelung yang berbeza sepadan dengan voltan kendalian yang berbeza, voltan pelepas, arus undian dan rintangan gegelung, membolehkan pengguna memadankan dengan cepat mengikut voltan kawalan sistem. Voltan kendalian ialah voltan minimum yang diperlukan untuk tarik masuk geganti yang boleh dipercayai, dan reka bentuk harus memastikan voltan pemacu tidak lebih rendah daripada nilai ini; voltan pelepas menentukan sensitiviti tetapan semula kuasa mati.

Spesifikasi Gegelung

Kekuatan Mekanikal dan Kebolehsuaian Persekitaran

Peralatan tenaga baharu sering menghadapi getaran, kejutan dan perubahan suhu yang luas. FH20T berprestasi baik dalam prestasi mekanikal: rintangan hentakan berfungsi boleh mencecah 196m/s² (20g), dan rintangan hentakan yang merosakkan mencapai 980m/s² (100g), mencukupi untuk mengatasi perlanggaran tidak sengaja semasa pengangkutan dan pemasangan. Rintangan getaran ialah 10Hz–55Hz dengan amplitud 1.5mm, memastikan operasi yang stabil berhampiran sumber getaran seperti kipas dan pemampat. Julat suhu operasi ialah -40°C hingga 85°C, dan toleransi kelembapan ialah 5%–85%, menyesuaikan diri dengan persekitaran lembap.

Dari segi hayat, hayat mekanikal ialah operasi 2×10⁵, dan hayat elektrik ialah operasi 2×10⁴ di bawah 43A 250VAC, nisbah ON/OFF 1s/9s dan keadaan suhu bilik. Data hayat di atas adalah nilai rujukan di bawah keadaan ujian yang dinyatakan dalam lembaran data. Hayat sebenar akan dipengaruhi oleh jenis beban, kekerapan pensuisan, suhu ambien dan faktor lain. Untuk peralatan seperti cerucuk pengecasan dan penyongsang, tahap hayat ini boleh memenuhi beberapa tahun kitaran penggunaan biasa.

Pembinaan dan Pemilihan Berdasarkan Persekitaran Operasi

FH20T menyediakan dua kaedah perlindungan struktur dalaman, yang boleh dipilih mengikut kebersihan persekitaran kerja sebenar:

• Kalis fluks: Sesuai untuk persekitaran yang bersih, bebas daripada gas menghakis seperti H₂S, SO₂, NO₂ dan habuk konduktif. Jenis ini boleh menghalang fluks daripada menembusi semasa pematerian dan mempunyai kelebihan kos.
• Plastik tertutup: Disyorkan untuk persekitaran yang tidak bersih seperti tapak industri dan kabinet luar yang mungkin mengandungi gas atau habuk menghakis. Struktur tertutup plastik boleh mengasingkan bahan pencemar luaran dengan lebih berkesan dan memastikan rintangan sentuhan rendah jangka panjang.

Kedua-dua struktur mempunyai dimensi garis besar yang sama: 30.3mm (L) × 15.4mm (W) × 23.1mm (H). Mereka menggunakan pemasangan pin PCB standard. Toleransi susun atur PCB disyorkan untuk dikawal dalam ±0.1mm. Untuk toleransi dimensi garis besar, sila rujuk anotasi terperinci dalam lembaran data.

Aplikasi Biasa

FH20T direka terutamanya untuk tenaga baharu, industri PV, dan cerucuk pengecas. Dalam aplikasi ini, ia digunakan sebagai geganti kuasa dipasang PCB untuk pensuisan beban dan kawalan kuasa di mana keupayaan pensuisan 43A, prestasi penebat tinggi dan jejak padat diperlukan.

Penyongsang Fotovoltaik dan Sistem PV

FH20T boleh digunakan dalam penyongsang fotovoltaik dan sistem PV untuk pensuisan beban, kawalan kuasa tambahan dan kawalan keluaran. Apabila reka bentuk perlu mematuhi IEC62109-2:2011, versi BG dengan jurang sesentuh 2.0mm boleh dipilih.

Mengecas Buasir

Dalam cerucuk pengecasan, FH20T boleh digunakan untuk pensuisan kuasa dalaman, kawalan keluaran dan kawalan beban tambahan. Keupayaan pensuisan 43A dan pemasangan PCB menjadikannya sesuai untuk reka bentuk peralatan pengecasan padat.

Peralatan Tenaga Baru

Untuk peralatan tenaga baharu yang lain, FH20T menyediakan penyelesaian pensuisan untuk kawalan kuasa dan pensuisan beban. Jika geganti digunakan untuk membawa arus berterusan, penurunan nilai hendaklah dinilai berdasarkan suhu ambien, kerajang tembaga PCB, dan kenaikan suhu terminal.

Soalan Lazim

Kesimpulan

Relay tenaga baharu FH20T memerlukan keupayaan pensuisan 43A, versi BG ≥2.0mm jurang keselamatan, pematuhan IEC62109-2:2011, sistem penebat UL Kelas F dan fungsi pegangan pengurangan voltan gegelung sebagai daya saing terasnya. Ia bukan sahaja memenuhi keperluan pengasingan keselamatan yang ketat bagi penyongsang fotovoltaik, tetapi juga menyesuaikan diri dengan mengejar arus tinggi dan jangka hayat yang panjang dalam cerucuk pengecas kenderaan elektrik. Reka bentuk PCB yang padat dan kebolehsuaian alam sekitar yang fleksibel menjadikannya komponen pensuisan yang boleh dipercayai dalam produk kuasa tenaga baharu.

Untuk lebih banyak model voltan gegelung atau perkhidmatan penyesuaian, sila hubungi pasukan sokongan teknikal kami. Spesifikasi tertakluk kepada perubahan tanpa notis. Sila rujuk lembaran data rasmi terkini.
