Aplikasi dan Pembangunan Masa Depan Geganti dalam Grid Pintar

Transformasi tenaga global semakin maju pada kadar yang tidak pernah berlaku sebelum ini. Menurut Agensi Tenaga Antarabangsa (IEA), tenaga boleh diperbaharui sumber dijangka menyumbang hampir 40% daripada penjanaan elektrik global menjelang 2030, manakala bilangan kenderaan elektrik di jalan raya dijangka melebihi 200 juta. Aliran ini meletakkan permintaan yang sangat tinggi terhadap fleksibiliti, kebolehpercayaan dan interaktiviti grid kuasa. Grid Pintar telah muncul sebagai tindak balas—menyepadukan penderiaan, komunikasi, kawalan dan pengkomputeran awan lanjutan ke dalam rangkaian kuasa tradisional, memberikan grid dengan keupayaan "persepsi kendiri, keputusan kendiri dan pemulihan diri."

Dalam seni bina grid pintar yang luas, geganti , walaupun bersaiz kecil, berfungsi sebagai kedua-dua "baris pertahanan pertama" dan "terminal pelaksanaan" untuk operasi sistem yang selamat, stabil dan cekap. Mereka memikul pelbagai tanggungjawab, mulai daripada pengasingan kerosakan dan penukaran beban kepada perlindungan peralatan dan penghantaran tenaga. Artikel ini bermula daripada prinsip asas, menyemak secara sistematik senario aplikasi teras geganti dalam grid pintar , menganalisis peningkatan ketara mereka pada prestasi grid dan melihat ke hadapan kepada laluan evolusi teknologi masa hadapan. Akhir sekali, senarai soalan lazim (FQA) disediakan untuk rujukan pantas.

Asas Geganti: Dari Elektromagnet ke Terminal Pintar

Prinsip Operasi dan Klasifikasi

Geganti ialah suis elektrik automatik. Prinsip operasi asasnya ialah: apabila kuantiti input (seperti voltan, arus, suhu, masa, dll.) mencapai ambang yang ditetapkan, elektromagnet atau litar elektronik memacu kenalan untuk bertindak, dengan itu mengawal hidup/mati litar berkuasa tinggi. Mengikut laluan teknikal, geganti boleh dikelaskan seperti berikut:

Peranan Tradisional dalam Sistem Kuasa

Fungsi kawalan : Menggunakan isyarat arus kecil untuk memacu beban arus tinggi, membolehkan mula/berhenti jauh.

Fungsi perlindungan : Mengesan lebihan arus, lebihan voltan, undervoltage, litar pintas dan anomali lain, dengan cepat memutuskan sambungan litar yang rosak.

Penghantaran isyarat : Menukar status peralatan (tertutup/buka, penggera) kepada isyarat sentuhan kering untuk sistem pemantauan.

Lima Aplikasi Teras Geganti dalam Grid Pintar

Pencawang Pintar dan Kawalan Peralatan Utama

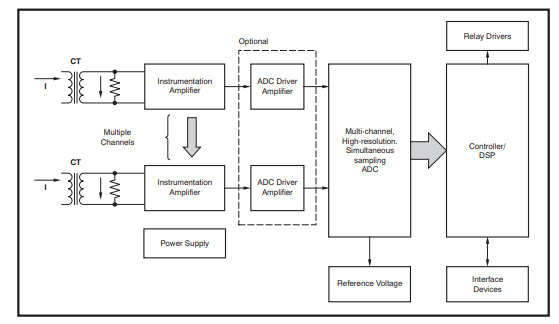

Grid pintar dibina di atas pencawang digital, secara meluas menggunakan pengubah instrumen elektronik dan peralatan utama pintar (cth., pemutus litar pintar, suis putus sambungan). Relay bertindak sebagai penggerak kawalan, menerima GOOSE (Generic ObjectAcara Pencawang Berorientasikan) arahan daripada penggabungan unit atau peranti perlindungan dan kawalan, menyelesaikan operasi pensuisan dalam milisaat.

Kes dalam point : Selepas pengubahsuaian pencawang pintar 220 kV di China, penggantian geganti elektromagnet tradisional dengan kumpulan geganti pintar mengurangkan purata masa operasi daripada 80 ms kepada 15 ms, meningkatkan kelajuan pembersihan kerosakan sistem sebanyak kira-kira 80%.

Kesalahan Grid DiriPenyembuhan dan Konfigurasi Semula Pantas

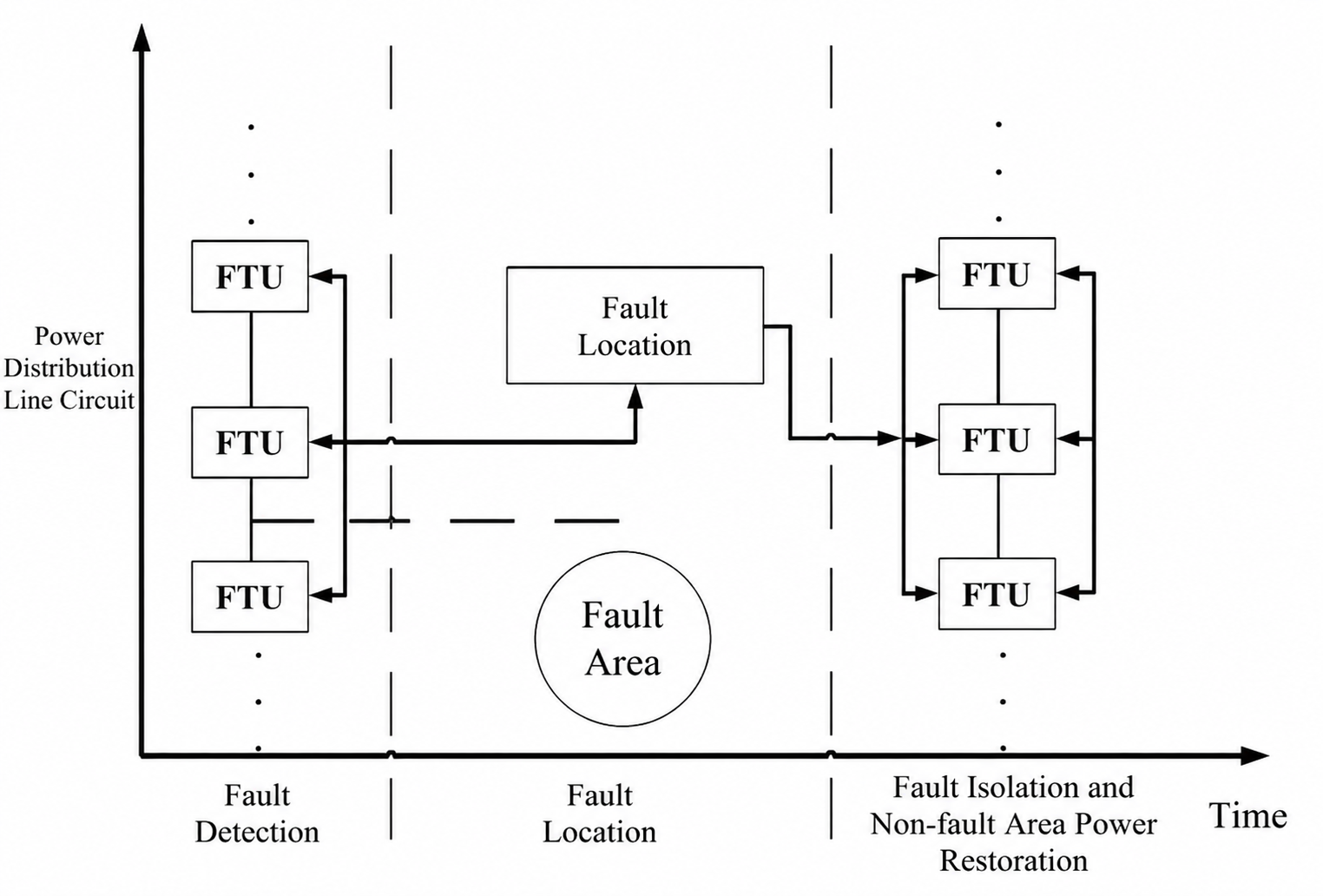

Keupayaan "penyembuhan diri" grid pintar bergantung pada proses gelung tertutup: pengesanan kesalahan → lokasi → pengasingan → pemulihan. Relay memainkan peranan ganda dalam proses ini:

Pengasingan kerosakan: Apabila litar pintas berlaku pada talian, geganti bertindak serta-merta untuk memisahkan bahagian yang rosak daripada grid utama.

Konfigurasi semula automatik: Melalui logik automasi penyuap (FA), geganti menyelaras suis bersebelahan untuk memindahkan bahagian yang tidak rosak kepada sumber kuasa sandaran, memampatkan masa pemulihan dari jam ke minit atau bahkan saat.

Kawalan Beban Tepat dan Tindak Balas Permintaan

Semasa tempoh keseimbangan permintaan bekalan kuasa yang ketat, grid pintar menggunakan mekanisme tindak balas permintaan (DR) untuk mengawal beban pihak pelanggan. Relay bukan lagi sekadar "suis keras"; ia berfungsi bersama dengan platform pengagregatan beban:

Respons harga masa penggunaan: Berdasarkan isyarat harga, geganti secara automatik memutuskan sambungan atau melaraskan bukanbeban kritikal (cth., penghawa dingin, pengecas EV).

Penurunan beban kecemasan: Apabila frekuensi menurun, geganti secara berurutan memutuskan sambungan beban terputus mengikut keutamaan, menghalang pemadaman besar-besaran.

Menurut statistik Jabatan Tenaga A.S., bangunan komersil yang menggunakan geganti pintar untuk tindak balas permintaan boleh mengurangkan beban puncak musim panas sebanyak 15%–25%, dengan kesan minimum terhadap keselesaan penghuni.

Sambungan Grid Mesra Sumber Tenaga Teragih (DER)

Penyepaduan meluas fotovoltaik (PV), kuasa angin, storan tenaga dan kenderaan elektrik mengubah rangkaian pengedaran daripada "jejari satu arah" kepada sistem "interaktif dua arah". Tugas utama geganti pada titik interkoneksi DER termasuk:

Pengesanan anti-pulau aktif : Apabila voltan grid hilang, geganti dengan cepat memutuskan sambungan penjana yang diedarkan untuk mengelakkan operasi pengasingan yang boleh membahayakan kakitangan penyelenggaraan.

Kawalan pelicinan kuasa : Bergantung pada keadaan cuaca, geganti menukar peranti storan tenaga secara dinamik atau melaraskan output penyongsang untuk melancarkan turun naik kuasa.

Penyelarasan pelbagai sumber : Dalam mikrogrid, geganti berfungsi sebagai "suis pintu masuk" untuk menghantar sumber tenaga yang berbeza mengikut keutamaan ekonomi atau alam sekitar

Pengurusan Kesihatan Kitaran Hayat Penuh Peralatan

Geganti pintar moden menggabungkan penderia suhu, voltan dan arus terbina dalam serta menyokong protokol komunikasi IEC 61850. Mereka boleh memuat naik data status seperti kiraan operasi, haus kenalan dan masa operasi. Platform penyelenggaraan, digabungkan dengan model pembelajaran mesin, meramalkan baki hayat berguna geganti, membolehkan penyelenggaraan berasaskan keadaan dan bukannya penyelenggaraan berjadual, mengurangkan kos O&M sebanyak kira-kira 30%–40%.

Peningkatan Nilai Tiga Dimensi Geganti dalam Grid Pintar

Trend Pembangunan Masa Depan: Daripada Penggerak kepada "Nod Keputusan Tepi"

Perisikan dan Integrasi AI

Geganti generasi akan datang akan menyepadukan cip AI tepi, membolehkan pengecaman ciri bentuk gelombang tempatan membezakan antara "kesalahan sementara akibat kilat" dan "litar pintas kekal", dan memilih strategi penutupan semula secara autonomi—mengelakkan kesan sekunder pada sistem daripada penutupan semula buta. Dijangkakan bahawa geganti pintar pembelajaran kendiri akan memasuki projek perintis sekitar 2028.

Ditakrifkan Perisian dan Maya

Dengan peningkatan konsep sistem kuasa yang ditakrifkan oleh perisian, logik perlindungan geganti tidak lagi dikod keras sebagai parameter perkakasan tetap, tetapi akan dimuatkan atas permintaan melalui apl berasaskan awan. Sebagai contoh, perkakasan yang sama boleh menjalankan strategi "anti-kuasa songsang PV" pada siang hari dan beralih kepada strategi "pengurusan caj/penyahcasan storan tenaga" pada waktu malam, mencapai "satu peranti, pelbagai kegunaan."

Operasi Frekuensi Tinggi dan LuasSemikonduktor celah jalur

Kematangan peranti silikon karbida (SiC) dan galium nitrida (GaN) sedang mendorong pepejalgeganti keadaan ke arah pensuisan frekuensi tinggi peringkat MHz. Ini akan mengurangkan volum geganti yang digunakan dalam pengubah elektronik kuasa (PET) dan rangkaian pengedaran DC voltan sederhana (MVDC) lebih daripada 50%, sambil mengurangkan kerugian kepada satuketiga daripada penyelesaian konvensional.

Operasi dan Penyelenggaraan Didorong Berkembar Digital

Pada masa hadapan, setiap geganti akan mempunyai "cermin maya" dalam platform berkembar digital, mencerminkan keadaan elektrik, haba dan mekanikalnya dalam masa nyata. Melalui simulasi, potensi mod kegagalan boleh diramalkan beberapa minggu lebih awal, membenarkan penggantian pada tetingkap masa optimum—benar-benar mencapai "sifar masa henti yang tidak dirancang."

Kesimpulan

Sebagai komponen grid pintar yang "kecil tetapi kritikal", geganti telah berkembang daripada suis elektromekanikal ringkas kepada terminal pintar pelbagai fungsi yang menyepadukan penderiaan, komunikasi, kawalan dan pengiraan. Mereka memainkan peranan yang tidak boleh diganti dalam meningkatkan kecekapan penggunaan tenaga, meningkatkan kebolehpercayaan bekalan dan memastikan keselamatan sistem. Menghadapi grid masa depan dengan penembusan tinggi bagi tenaga boleh diperbaharui, kandungan elektronik berkuasa tinggi dan pendigitalan tinggi, geganti akan terus berkembang ke arah menjadi lebih pintar, lebih pantas, lebih fleksibel dan lebih dipercayai. Inovasi teknologi, ditambah dengan usaha penyeragaman, akan bersama-sama memacu industri geganti untuk menyediakan sokongan asas yang kukuh untuk matlamat neutral karbon global.
