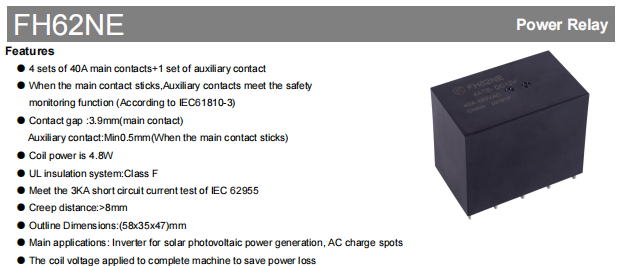

FH62NE Geganti Tenaga Baharu｜40A Sesentuh Utama 4-Tiang + Sesentuh Bantu Pemantauan Keselamatan, Direka untuk Penyongsang PV dan Stesen Pengecasan EV

Memandangkan sistem fotovoltaik, stesen pengecas EV, dan peralatan kawalan industri meletakkan permintaan yang lebih tinggi terhadap keselamatan elektrik dan kecekapan tenaga, geganti mesti memberikan bukan sahaja prestasi pensuisan yang boleh dipercayai tetapi juga pemantauan keselamatan, operasi kuasa rendah dan kestabilan jangka panjang. Siri FH62NE geganti tenaga baharu daripada Fanhar Electronics menggabungkan kapasiti beban tinggi, pemantauan keselamatan pintar, operasi penjimatan tenaga dan reka bentuk jangka hayat ke dalam satu penyelesaian, menawarkan penyelesaian pensuisan kuasa yang sangat boleh dipercayai untuk aplikasi dengan keperluan ketat untuk prestasi elektrik, keselamatan sistem dan kebolehsuaian alam sekitar.

4 Set Kenalan Utama 40A 1 Kenalan Bantu – Pembawaan Arus Tinggi dan Pemantauan Keselamatan dalam Satu

The FH62NE mempunyai 4 set sesentuh utama 40A dan 1 sesentuh tambahan:

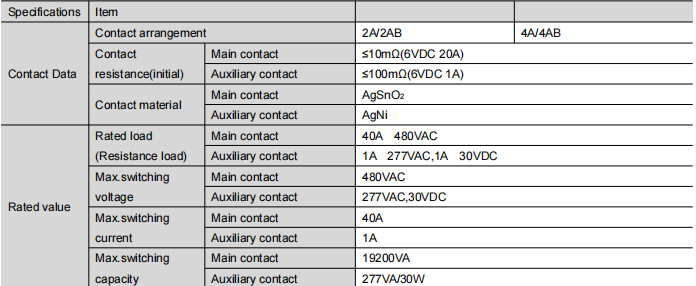

Kenalan utama : 4 Borang A (4A/4AB) biasanya membuka sesentuh, menggunakan bahan AgSnO₂ (oksida timah perak), dinilai pada 40A @ 480VAC (resistif), kapasiti pensuisan maksimum 19,200 VA, rintangan sentuhan awal ≤10 mΩ.

Kontak bantu : 1 Borang B biasanya sesentuh tertutup, menggunakan bahan AgNi (nikel perak), dinilai pada 1A @ 277VAC / 30VDC.

Fungsi keselamatan teras : Sekiranya berlaku kimpalan sesentuh utama akibat kerosakan, sesentuh tambahan masih boleh dibuka dengan pasti dengan jurang minimum ≥0.5 mm, menghantar isyarat kerosakan kepada sistem kawalan untuk pemantauan keselamatan masa nyata litar utama. Ini mematuhi piawaian keselamatan IEC 61810-3. Jurang sentuhan utama ialah 3.9 mm, memastikan keselamatan pengasingan voltan tinggi.

Reka Bentuk Penebat Tinggi Kelas F Memenuhi Keperluan Voltan Tinggi untuk Aplikasi Tenaga Baharu

Peralatan tenaga baharu beroperasi di bawah voltan tinggi untuk tempoh yang lama, menuntut prestasi penebat yang sangat baik. FH62NE menggunakan sistem penebat Kelas F (155°C) dengan jarak rayapan >8 mm, dengan berkesan menghalang kerosakan dan kebocoran voltan tinggi.

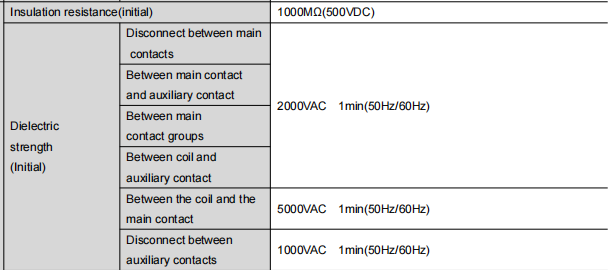

Keupayaan kekuatan dielektrik:

Voltan lonjakan: Geganti menahan voltan lonjakan 10 kV (1.2/50 µs) antara gegelung dan sesentuh. Rintangan penebat awal ialah 1000 MΩ pada 500 VDC.

Reka Bentuk Kuasa Rendah

FH62NE menggunakan reka bentuk gegelung berkuasa rendah dengan kuasa operasi berkadar hanya 4.8W. Selepas tindakan pensuisan, keadaan boleh dikekalkan dengan menggunakan voltan pengekalan serendah 40%–100% voltan terkadar (pada 25°C) atau 50%–60% (pada 85°C), dengan ketara mengurangkan penggunaan tenaga jangka panjang dan pembentukan haba.

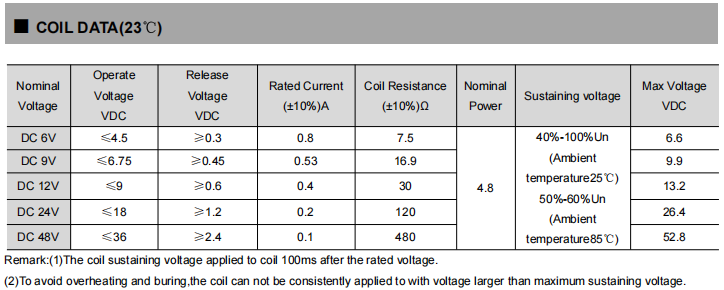

Spesifikasi gegelung (pada 23°C):

Masa beroperasi: ≤40 ms; Masa keluaran: ≤20 ms.

Julat Suhu Yang Luas dan Kebolehpercayaan Tinggi untuk Persekitaran Perindustrian yang Menuntut

FH62NE menampilkan binaan yang tertutup sepenuhnya, kalis habuk dan kalis percikan, beroperasi dengan pasti pada julat suhu –40°C hingga 85°C dan julat kelembapan 5% hingga 85% RH, menjadikannya sesuai untuk pelbagai iklim dan persekitaran industri yang keras.

Penilaian ketahanan:

• Hayat mekanikal: 1,000,000 operasi
• Hayat elektrik: 30,000 operasi (perintang 40A/480VAC, HIDUP/MATI = 1s/9s)

Rintangan getaran dan kejutan:

• Getaran berfungsi: 10 Hz – 55 Hz, amplitud 1.5 mm
• Kejutan berfungsi: 98 m/s² (10g)
• Kejutan pemusnah: 980 m/s² (100g)

Saiz Padat untuk Penyepaduan Sistem yang Mudah

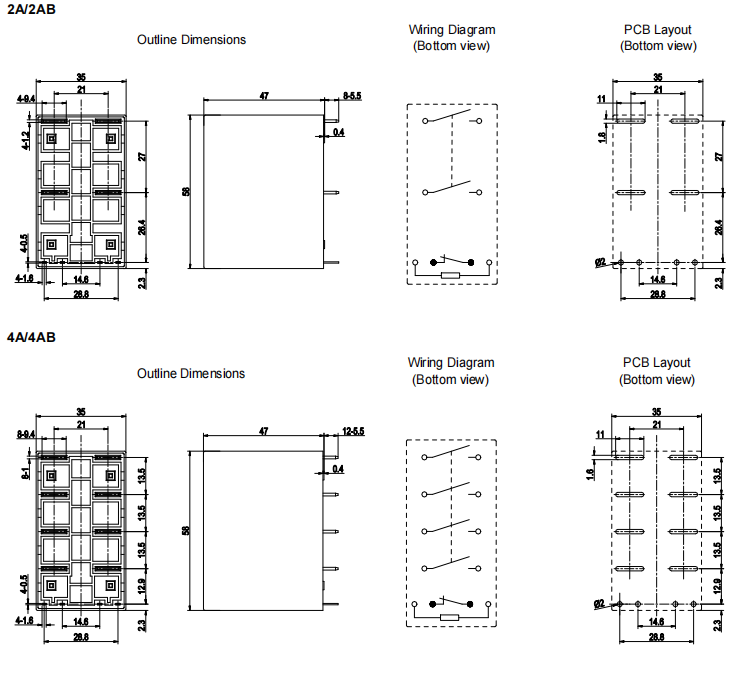

FH62NE berukuran 58 mm × 35 mm × 47 mm (L × W × H) dan berat kira-kira 200 g, menjadikannya mudah untuk disepadukan ke dalam kepungan terhad ruang.

Cadangan pemasangan dan pematerian:

Pemasangan: pemasangan PCB disyorkan

Suhu pematerian: 260°C ± 5°C

Masa pematerian: 3 – 5 saat

Toleransi dimensi pemasangan (kecuali dinyatakan): ±0.1 mm

Senario Aplikasi Utama

Dengan keupayaan membawa arus yang tinggi, pemantauan keselamatan bebas, dan reka bentuk yang terbukti, FH62NE digunakan secara meluas dalam:

Penyongsang fotovoltaik suria : Untuk pensuisan beban dan pengasingan pada sisi input DC atau output AC. Tahanan voltan tinggi, kapasiti arus tinggi dan imuniti lonjakan berkesan mengendalikan turun naik voltan dan menukar transien yang biasa dalam sistem PV.

Stesen pengecasan AC EV : Sebagai komponen pensuisan teras dalam litar kawalan pengecasan, sesentuh utama membawa arus pengecasan dengan selamat, manakala sesentuh tambahan menyediakan lapisan perlindungan keselamatan tambahan.

Sistem kritikal keselamatan yang memerlukan maklum balas status : Kenalan tambahan menyampaikan maklumat diagnostik tentang status hubungan utama, memenuhi keperluan aplikasi dengan keperluan keselamatan yang ketat.
