Geganti Kuasa W12T 40A | Geganti PCB untuk Pengecasan EV, Sistem Fotovoltaik & Aplikasi Tenaga Baharu

Memandangkan sistem tenaga boleh diperbaharui, kenderaan elektrik dan teknologi storan tenaga terus maju, sistem kawalan kuasa menuntut geganti dengan keupayaan pensuisan yang lebih tinggi, prestasi penebat yang unggul dan kebolehpercayaan operasi jangka panjang. Dibangunkan untuk memenuhi keperluan ini, Fanhar Geganti Kuasa W12T 40A direka khusus untuk kenderaan elektrik, cerucuk pengecasan dan sistem tenaga boleh diperbaharui fotovoltaik (PV).

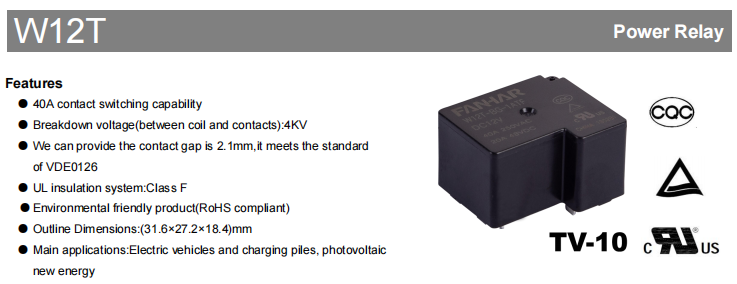

W12T mempunyai ciri a Keupayaan menukar kenalan 40A , voltan tahan dielektrik maksimum sebanyak 4000VAC antara gegelung dan sesentuh , dan pilihan jurang sentuhan ≥2.1mm . Sambil memastikan prestasi pensuisan beban tinggi, ia juga memenuhi keperluan untuk penebat elektrik dan keselamatan dalam peralatan tenaga baharu.

Dengan reka bentuk pelekap PCB padat berukuran sahaja 31.6 × 27.2 × 18.4 mm , W12T boleh didapati dalam pelbagai pilihan voltan gegelung daripada 5V hingga 110VDC . Siri ini menawarkan kedua-dua Jenis Standard (kuasa gegelung 900mW) dan Jenis BG (kuasa gegelung 1400mW). Relay telah diperolehi UL/cUL, TÜV dan CQC pensijilan, menyokong penggunaannya dalam pelbagai pasaran di seluruh dunia.

Keupayaan Pensuisan Arus Tinggi 40A untuk Peralatan Kuasa Tinggi

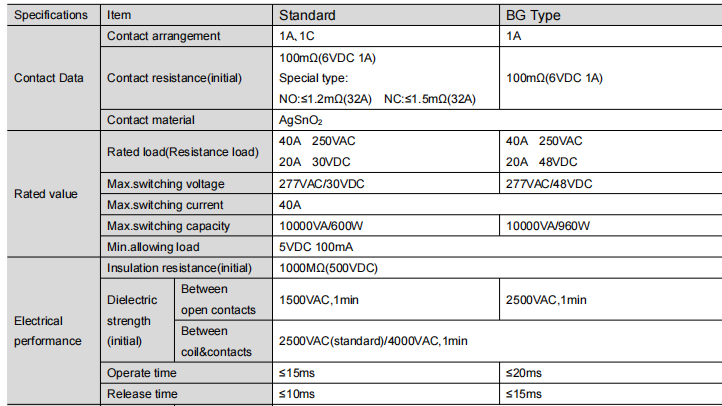

Peralatan tenaga baharu seperti cerucuk pengecas EV dan penyongsang PV memerlukan geganti dengan kapasiti membawa arus yang besar. W12T mempunyai beban kawalan berkadar 40A 250VAC dengan kapasiti pensuisan maksimum 10000VA.

Untuk beban DC, Jenis Standard menyokong 20A 30VDC, manakala Jenis BG menyokong 20A 48VDC. Selain itu, jenis rintangan sentuhan rendah khas tersedia dengan NO≤1.2mΩ (32A) dan NC≤1.5mΩ (32A). Beban minimum yang dibenarkan ialah 5VDC 100mA, membolehkan pelbagai aplikasi daripada penukaran isyarat kecil kepada kawalan beban kuasa tinggi.

Reka Bentuk Penebat Tinggi untuk Keselamatan Sistem yang Diperbaiki

Penebat elektrik adalah keperluan kritikal untuk peralatan tenaga boleh diperbaharui yang beroperasi di bawah keadaan voltan tinggi. W12T menawarkan keupayaan penebat elektrik yang sangat baik:

Voltan tahan dielektrik maksimum antara gegelung dan sesentuh: 4000VAC

Voltan tahan dielektrik antara sesentuh terbuka (Jenis BG): 2500VAC

Rintangan penebat awal: 1000MΩ (pada 500VDC)

Sistem penebat UL Kelas F:Prestasi penebat yang unggul menyumbang kepada keselamatan dan kebolehpercayaan operasi yang lebih baik, dengan berkesan menghalang kerosakan voltan tinggi dan risiko kebocoran.

Bahan Sentuhan AgSnO₂ Berkualiti Tinggi untuk Memanjangkan Hayat Perkhidmatan

Siri W12T menggunakan AgSnO₂ (oksida timah perak) sebagai bahan sentuhan. AgSnO₂ mempamerkan rintangan hakisan arka yang sangat baik, rintangan sentuhan yang rendah dan stabil, kekonduksian terma yang baik, dan prestasi anti-kimpalan yang cemerlang. Ia berkesan mengurangkan arka dan memanjangkan hayat perkhidmatan geganti, mengekalkan prestasi elektrik yang stabil walaupun dalam aplikasi beban tinggi yang kerap bertukar.

Prestasi Boleh Dipercayai dalam Persekitaran Perindustrian yang Menuntut

Selain prestasi elektriknya, W12T direka untuk memberikan kebolehpercayaan jangka panjang di bawah keadaan operasi yang mencabar. Geganti beroperasi pada julat suhu ambien yang luas -40°C hingga 85°C, menjadikannya sesuai untuk sistem tenaga boleh diperbaharui dan peralatan perindustrian yang digunakan dalam pelbagai iklim.

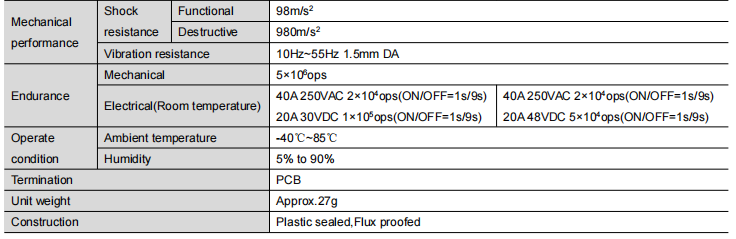

Geganti menawarkan hayat mekanikal sehingga 5,000,000 operasi dan hayat elektrik 20,000 operasi di bawah beban rintangan 40A 250VAC, 100,000 operasi di bawah 20A 30VDC (Jenis Standard), dan 50,000 BGA0000 operasi di bawah 8 (Jenis BGA).

Masa beroperasi ialah ≤15ms (Standard) / ≤20ms (BG), dan masa keluaran ialah ≤10ms (Standard) / ≤15ms (BG). Geganti juga direka untuk menahan getaran dan kejutan mekanikal yang biasa ditemui dalam aplikasi industri.

Pilihan Voltan Gegelung Berbilang untuk Reka Bentuk Sistem Fleksibel

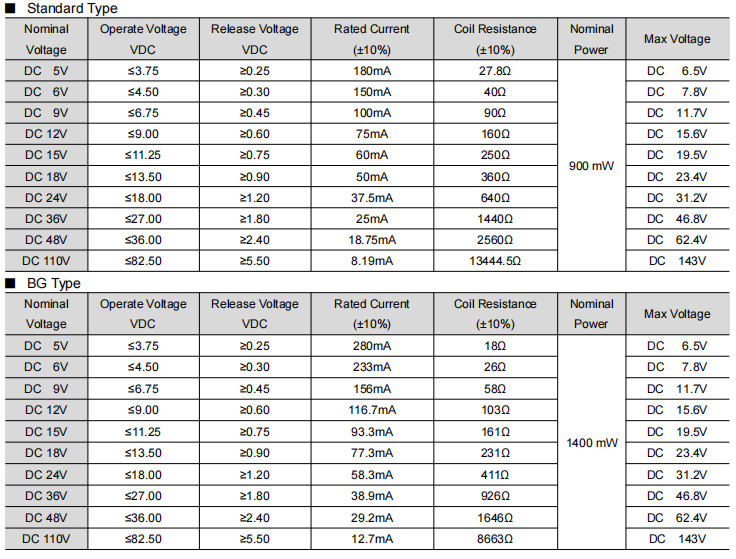

Sistem kawalan yang berbeza memerlukan konfigurasi voltan gegelung yang berbeza. Untuk memudahkan penyepaduan sistem, W12T tersedia dengan berbilang pilihan voltan gegelung DC, termasuk 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Kuasa berkadar gegelung Jenis Standard ialah 900mW, manakala Jenis BG ialah 1400mW. Reka bentuk gegelung piawai bukan sahaja meningkatkan keserasian dengan pelbagai litar kawalan tetapi juga memudahkan pembangunan produk untuk pengeluar menggunakan platform voltan berbilang.

Reka Bentuk Pemasangan PCB padat untuk Penyepaduan Peralatan Mudah

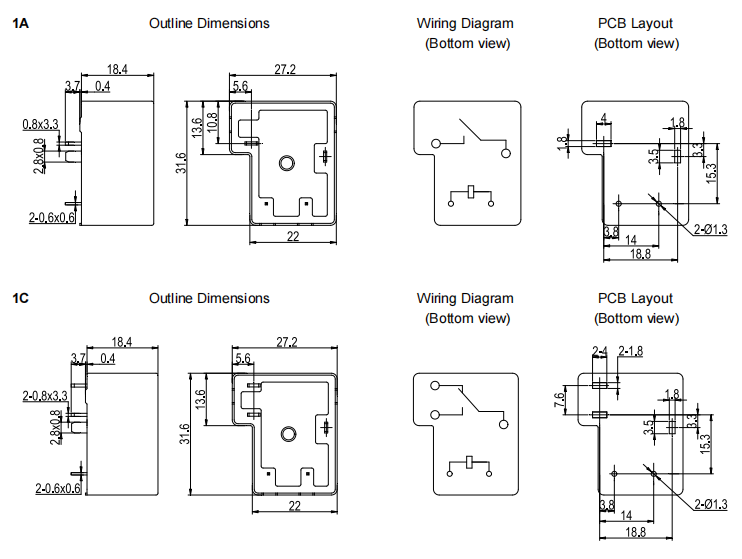

W12T mempunyai ciri a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Dalam persekitaran yang bersih (bebas daripada H₂S, SO₂, NO₂ dan habuk), jenis kalis Fluks disyorkan. Dalam persekitaran yang tidak bersih yang mengandungi bahan pencemar ini, jenis plastik tertutup adalah disyorkan. Pertimbangan reka bentuk ini secara berkesan memanjangkan hayat perkhidmatan geganti dalam pelbagai persekitaran perindustrian.

Aplikasi Biasa

Direka bentuk untuk aplikasi pensuisan kuasa arus tinggi, W12T digunakan secara meluas dalam tenaga boleh diperbaharui dan sistem kenderaan elektrik di mana prestasi pensuisan yang boleh dipercayai dan keupayaan penebat tinggi diperlukan:

• Kenderaan elektrik (EV)
• Cerucuk pengecas kenderaan tenaga baharu
• Peralatan tenaga boleh diperbaharui fotovoltaik (PV).

Dalam sistem ini, geganti biasanya digunakan untuk kawalan kuasa, pensuisan litar utama dan pengasingan keselamatan, membantu meningkatkan kebolehpercayaan sistem dan keselamatan operasi.

Cara Memilih Jenis Standard atau Jenis BG

W12T ditawarkan dalam Jenis Standard dan Jenis BG. Perbezaan utama diringkaskan di bawah:

Untuk kawalan industri am dan aplikasi pensuisan kuasa standard, Jenis Standard memenuhi kebanyakan keperluan. Untuk sistem fotovoltaik, aplikasi yang memerlukan jarak pengasingan sentuhan yang lebih besar, atau senario voltan DC yang lebih tinggi, Jenis BG disyorkan.
