Rumah / Berita / Berita Industri / FH61NE Geganti Selak Magnet Tenaga Baharu — Penyelesaian Pensuisan Kuasa Boleh Dipercayai untuk Penyongsang PV dan Stesen Pengecasan AC

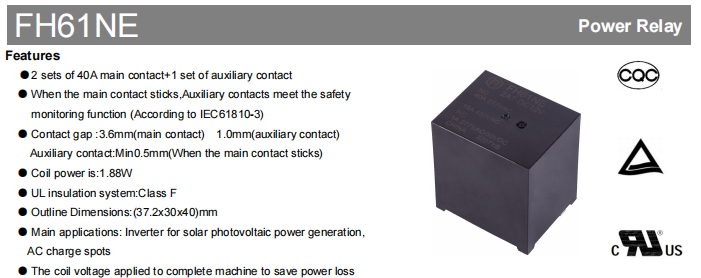

Apabila penjanaan kuasa fotovoltaik, sistem penyimpanan tenaga, dan kemudahan pengecasan kenderaan elektrik terus maju ke arah kuasa yang lebih tinggi dan kecekapan yang lebih tinggi, geganti dijangka memberikan bukan sahaja keupayaan pensuisan arus tinggi yang boleh dipercayai tetapi juga pemantauan keselamatan, penggunaan kuasa yang rendah dan kestabilan operasi jangka panjang. Untuk memenuhi keperluan aplikasi peralatan tenaga baharu, Fanhar Electronics telah memperkenalkan FH61NE Series New Energy Magnetic Latching Relay. Produk ini mempunyai konfigurasi kenalan 2 set kenalan utama 40A 1 set kenalan tambahan. Apabila sesentuh utama melekat, sesentuh tambahan menyediakan isyarat maklum balas pemantauan keselamatan, memenuhi keperluan IEC 61810-3 untuk fungsi pemantauan keselamatan. Geganti menggunakan reka bentuk penyelak magnet berkuasa rendah dengan penggunaan kuasa gegelung hanya 1.88W. Digabungkan dengan sistem penebat Kelas F dan struktur mekanikal yang padat, ia memenuhi permintaan menyeluruh bagi aplikasi tenaga baharu seperti penyongsang PV solar, stesen pengecas AC dan peralatan pengecasan EV untuk operasi cekap tenaga dan kebolehpercayaan jangka panjang. Siri FH61NE telah memperolehi UL/cUL, TUV , dan CQC pensijilan keselamatan dan digunakan secara meluas dalam aplikasi peralatan kuasa tenaga baharu.
Keupayaan Pensuisan Arus Tinggi 40A untuk Kawalan Kuasa Peralatan Tenaga Baharu

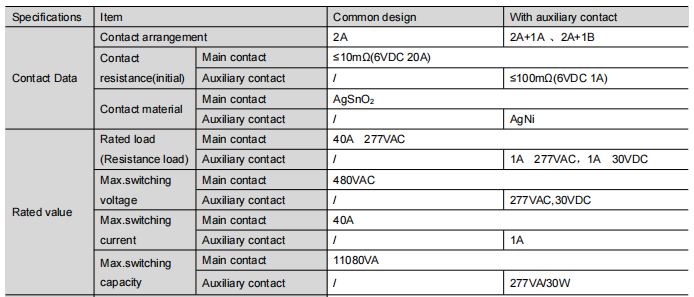

Peralatan tenaga baharu menuntut keupayaan pensuisan arus geganti. The FH61NE menampilkan dua set sesentuh utama 40A, menyokong kawalan beban arus tinggi dalam peralatan tenaga baharu. Kenalan utama menggunakan bahan hubungan AgSnO₂, yang memberikan sifat anti-kimpalan dan konduktif yang sangat baik untuk memenuhi keperluan kebolehpercayaan sentuhan bagi aplikasi pensuisan kuasa dalam peralatan tenaga baharu. Spesifikasi utama adalah seperti berikut:
Parameter elektrik ini membolehkan FH61NE melaksanakan fungsi pensuisan dan kawalan litar dengan danal dalam penyongsang PV dan stesen pengecas AC.
Reka Bentuk Pemantauan Keselamatan Hubungan Bantuan untuk Keselamatan Sistem yang Dipertingkat
Peralatan tenaga baharu mempunyai keperluan yang ketat untuk keselamatan operasi. FH61NE menawarkan pilihan hubungan tambahan untuk memenuhi keperluan pemantauan keselamatan. Konfigurasi yang tersedia termasuk:
2A 1A : Dua sesentuh utama yang biasanya terbuka satu sesentuh tambahan yang biasanya terbuka
2A 1B : Dua sesentuh utama yang biasanya terbuka satu sesentuh tambahan yang biasanya tertutup
Apabila sesentuh utama melekat, sesentuh tambahan menyediakan isyarat maklum balas untuk pemantauan status sistem.
Struktur Selak Magnet Kuasa Rendah untuk Operasi Cekap Tenaga Peralatan Tenaga Baharu
FH61NE menggunakan struktur geganti selak magnet dengan kelebihan berikut:
Penggunaan kuasa gegelung: 1.88W
Mengekalkan julat voltan : 40%~100% Un (suhu ambien 25℃); 50%~60% Un (suhu ambien 85℃)
Voltan pengekalan maksimum : Rujuk jadual data gegelung
Reka bentuk penyelak magnet dengan ketara mengurangkan penggunaan tenaga berterusan semasa keadaan pegangan geganti. Penggunaan voltan penahan gegelung pada mesin lengkap secara berkesan menjimatkan kehilangan kuasa, menjadikannya lebih sesuai untuk keperluan operasi cekap tenaga peralatan tenaga baharu.
Reka Bentuk Penebat Tinggi dan Prestasi Boleh Dipercayai untuk Persekitaran Operasi yang Kompleks
FH61NE mempunyai reka bentuk penebat tinggi dan pembinaan padat, mengimbangi keselamatan elektrik dan kebolehpercayaan mekanikal:

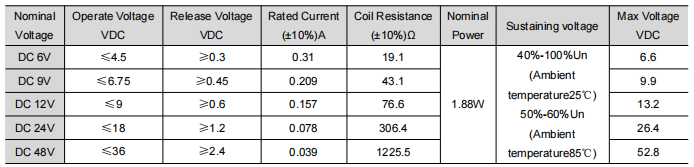

Pilihan Voltan Gegelung Berbilang untuk Reka Bentuk Sistem Fleksibel
Sistem kawalan yang berbeza memerlukan konfigurasi voltan gegelung yang berbeza. Untuk memudahkan penyepaduan sistem, Siri FH61NE tersedia dengan berbilang pilihan voltan gegelung DC, termasuk 6VDC , 9VDC , 12VDC , 24VDC and 48VDC .
Setiap pilihan gegelung direka dengan penggunaan kuasa berkadar 3.2W, membolehkan jurutera memilih voltan kawalan yang paling sesuai tanpa menukar platform geganti. Reka bentuk gegelung piawai bukan sahaja meningkatkan keserasian dengan pelbagai litar kawalan tetapi juga memudahkan pembangunan produk untuk pengeluar menggunakan platform voltan berbilang.
Reka Bentuk Platform Padat untuk Peningkatan Produk yang Lebih Mudah
Siri FH61NE menawarkan reka bentuk platform bersatu merentasi konfigurasi sesentuh yang berbeza dan pilihan voltan gegelung, memberikan pengeluar asas yang fleksibel untuk membangunkan aplikasi peralatan tenaga baharu yang pelbagai.

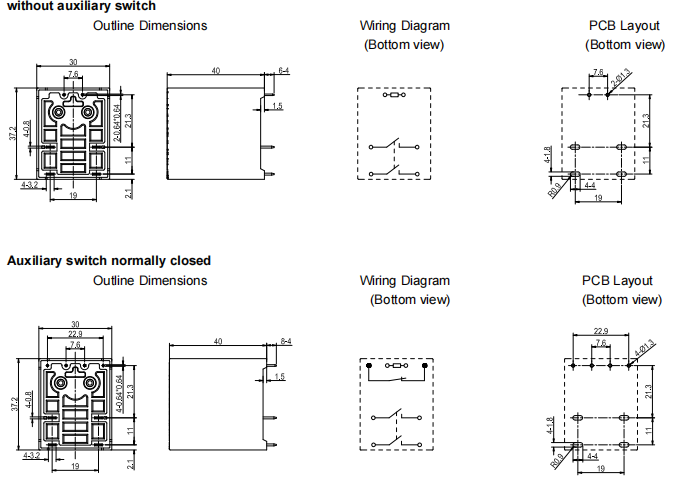

Semua konfigurasi berkongsi dimensi luaran yang sama bagi 37.2 × 30 × 40 mm, bersama-sama dengan susun atur PCB yang sama, jejak pelekap, prestasi penebat, dan pembinaan mekanikal. Pembeza utama antara konfigurasi ialah susunan sesentuh (2A, 2A 1A, atau 2A 1B), membolehkan pereka bentuk memilih fungsi pemantauan yang sesuai tanpa mengubah reka bentuk PCB.
Platform biasa ini membolehkan pengeluar peralatan dengan mudah menggabungkan pemantauan sentuhan tambahan (untuk maklum balas keselamatan apabila sesentuh utama melekat) ke dalam reka bentuk mereka tanpa mengubah pemasangan mekanikal atau susun atur papan. Akibatnya, kitaran pembangunan boleh dipendekkan, kos kejuruteraan dikurangkan, dan penyeragaman produk dipertingkatkan.
Bagi pengeluar yang mencari penyelesaian berskala merentas penyongsang solar, stesen pengecas AC dan peralatan pengecasan EV, Siri FH61NE menyediakan platform yang cekap dan praktikal.

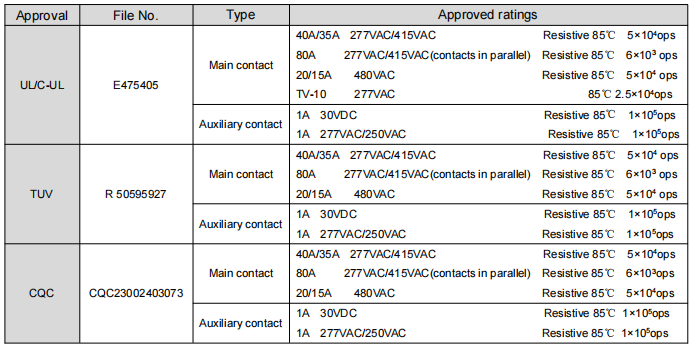

Kelulusan Keselamatan
FH61NE telah memperoleh UL/cUL, TUV , dan CQC pensijilan keselamatan. Produk ini juga mematuhi arahan alam sekitar EU RoHS/REACH. Fanhar Electronics telah mencapai kejayaan ISO9001 , ISO14001 , dan ISO45001 pensijilan sistem pengurusan antarabangsa, memegang lebih daripada 40 paten kebangsaan, dan telah diiktiraf sebagai Perusahaan Teknologi Tinggi Negara dan Pusat R&D Peringkat Wilayah.
Aplikasi Biasa
FH61NE digunakan terutamanya dalam sektor tenaga baharu berikut:
Dalam aplikasi ini, geganti terutamanya melaksanakan kawalan pensuisan kuasa dan fungsi pemantauan status, menyediakan penyelesaian kawalan arus yang stabil dan boleh dipercayai untuk sistem.
Soalan lazim
S1: Apakah jenis geganti FH61NE?
FH61NE ialah geganti penyelak magnet tenaga baharu yang dibangunkan oleh Zhejiang Fanhar Electronics Co., Ltd., terutamanya digunakan dalam penyongsang PV solar dan stesen pengecasan AC.
S2: Apakah penarafan semasa maksimum FH61NE?
Beban berkadar hubungan utama FH61NE ialah 40A 277VAC (beban rintangan), dengan arus pensuisan maksimum 40A.
S3:Adakah FH61NE menyokong kenalan tambahan?
ya. FH61NE menawarkan versi 2A 1A (sentuhan tambahan biasanya terbuka) dan 2A 1B (sentuhan tambahan biasanya tertutup). Apabila sesentuh utama melekat, sesentuh tambahan menyediakan isyarat maklum balas untuk pemantauan status sistem, memenuhi keperluan fungsi pemantauan keselamatan IEC 61810-3.
S4: Apakah julat suhu operasi FH61NE?
Julat suhu operasi ialah -40℃ ~ 85℃, menjadikannya sesuai untuk pelbagai kawasan dan persekitaran perindustrian yang kompleks.
Untuk aplikasi yang memerlukan kapasiti arus yang lebih tinggi, FH66NE160 ialah pilihan yang disyorkan. Untuk sistem yang direka sekitar penarafan semasa 100A, FH66NE100 menyediakan penyelesaian yang sesuai.
S5: Apakah penarafan hayat mekanikal dan elektrik bagi FH61NE?
Hayat mekanikal: operasi 5×10⁶
Hayat elektrik (sentuhan utama): 1×10⁵ operasi pada beban rintangan 40A 277VAC (85℃)
Hayat elektrik (sentuhan tambahan): 1×10⁵ operasi pada beban rintangan 1A 30VDC/277VAC (85℃)
