FH39 Industrial Relay

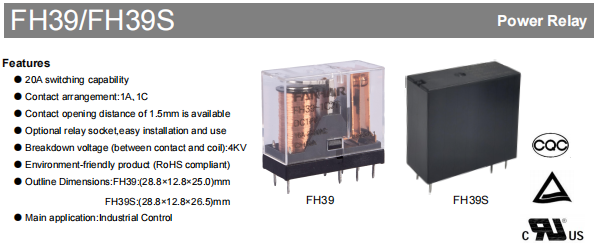

Geganti siri FH39 dan FH39S ialah geganti industri berprestasi tinggi yang direka khusus untuk aplikasi kawalan industri. Menampilkan kapasiti pensuisan maksimum 20A dan tersedia dengan pengaturan sesentuh 1A dan 1C, ia memenuhi keperluan pelbagai keperluan kawalan litar. Mematuhi piawaian RoHS, produk mesra alam ini sesuai untuk menuntut persekitaran industri.

Dalam sistem kawalan industri moden, kebolehpercayaan geganti secara langsung memberi kesan kepada kestabilan operasi keseluruhan peralatan. Geganti siri FH39 dan FH39S dibina untuk tujuan ini—dengan kelebihan teras sehingga kapasiti pensuisan 20A, digabungkan dengan konfigurasi sesentuh fleksibel dan reka bentuk elektrik yang mantap, mereka boleh mengendalikan pelbagai senario aplikasi industri yang kompleks dengan yakin.

Kapasiti Penukaran Tinggi untuk Beban Menuntut

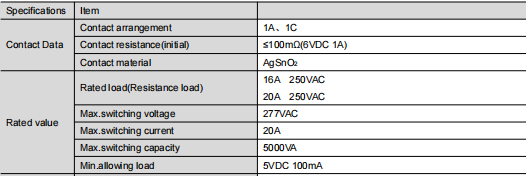

Sebagai geganti industri, siri FH39 unggul dalam parameter elektrik. Mereka menyokong dua spesifikasi beban berkadar: 16A dan 20A pada 250VAC, dengan voltan pensuisan maksimum 277VAC dan kapasiti pensuisan maksimum 5000VA. Ini bermakna mereka boleh mengendalikan kawalan motor, pengurusan kuasa, sistem HVAC dan banyak lagi dengan pasti.

Bahan sentuhan menggunakan AgSnO₂ (oksida timah perak), yang memastikan kekonduksian yang baik sambil memberikan rintangan kepada kimpalan dan hakisan arka. Ini memanjangkan hayat perkhidmatan produk dengan ketara dalam aplikasi penukaran yang kerap. Untuk memenuhi piawaian keselamatan yang berbeza, siri FH39 juga menawarkan pilihan dengan jurang sentuhan 1.5mm, meningkatkan lagi pengasingan elektrik dalam keadaan sentuhan terbuka. Mengenai pengaturan hubungan, kedua-dua konfigurasi 1A (SPST-NO) dan 1C (SPDT) tersedia, membolehkan penyesuaian fleksibel kepada pelbagai keperluan logik kawalan.

Voltan Tahan Tinggi dan Perlindungan Berbilang Aras untuk Keselamatan Sistem

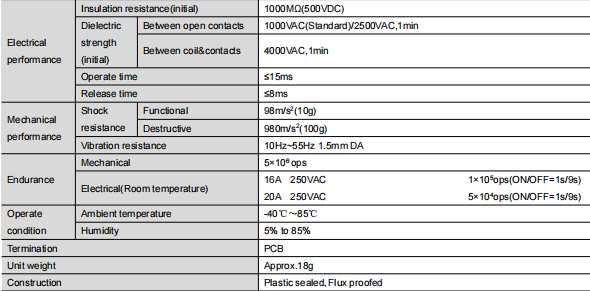

Dalam persekitaran industri voltan tinggi, prestasi penebat antara gegelung dan sesentuh adalah kritikal. Siri FH39 berprestasi teguh dalam bidang ini: kekuatan dielektrik antara gegelung dan sesentuh adalah sehingga 4000VAC, manakala voltan tahan antara sesentuh terbuka memenuhi standard 1000VAC, dengan versi tahan tinggi 2500VAC pilihan tersedia. Tambahan pula, rintangan penebat awal adalah lebih besar daripada 1000MΩ (diuji pada 500VDC), dengan berkesan menghalang risiko semasa kebocoran dan memastikan keselamatan sistem secara keseluruhan.

Reka bentuk kepungan produk juga mempertimbangkan kerumitan persekitaran penggunaan dunia sebenar. Untuk persekitaran dalaman yang bersih, jenis kalis fluks boleh dipilih. Jika peralatan akan digunakan di tapak perindustrian yang mengandungi gas menghakis seperti H₂S, SO₂, NO₂, atau habuk yang ketara, jenis plastik tertutup disyorkan untuk kelembapan, habuk dan rintangan pencemaran yang lebih baik.

Pilihan Voltan Gegelung Berbilang untuk Penyesuaian Fleksibel

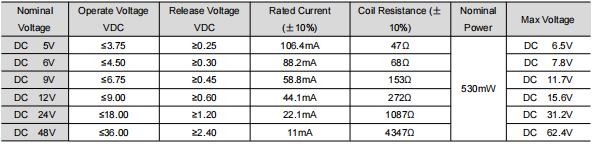

Siri FH39 menawarkan pelbagai spesifikasi voltan gegelung daripada 5V hingga 48V DC, semuanya dengan kuasa nominal bersatu 530mW. Sama ada modul kawalan elektronik voltan rendah atau sistem kawalan 24V atau 48V standard industri, model yang sepadan tersedia. Voltan kendalian dan pelepas untuk setiap gred voltan direka bentuk secara munasabah untuk memastikan pengambilan dan keluar yang boleh dipercayai walaupun semasa turun naik voltan. Masa operasi ialah ≤15ms, dan masa keluaran ialah ≤8ms, memenuhi keperluan kelajuan tindak balas kebanyakan aplikasi kawalan industri.

Struktur Padat untuk Pemasangan Mudah

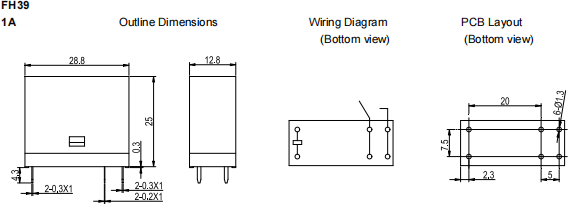

Dalam peralatan dengan ruang pemasangan yang terhad, dimensi fizikal komponen sering menjadi faktor pemilihan utama. FH39 mempunyai dimensi luaran 28.8 x 12.8 x 25.0 mm, manakala FH39S lebih tinggi sedikit pada 28.8 x 12.8 x 26.5 mm. Kedua-duanya mempunyai terminal PCB yang sesuai untuk pemasukan dan pengeluaran automatik. Reka bentuk kompak mereka membolehkan pemasangan mudah pada papan kawalan yang terhad ruang atau dalam kotak pengedaran, meninggalkan lebih banyak ruang untuk susun atur keseluruhan.

Perlu dinyatakan bahawa soket geganti khusus pilihan tersedia untuk siri ini. Ini membolehkan pendawaian dan penggantian pantas tanpa pematerian, mengurangkan pentauliahan peralatan dan masa penyelenggaraan dengan ketara, mengurangkan kos penyelenggaraan di tapak, dan meningkatkan fleksibiliti penggunaan.

Ketahanan dan Kebolehsuaian Persekitaran

Dengan ketahanan mekanikal melebihi 5 juta operasi dan daya tahan elektrik yang sangat baik di bawah beban terkadar, siri FH39 sangat sesuai untuk tugas kawalan yang melibatkan tindakan kerap. Julat suhu operasi ialah -40°C hingga 85°C, meliputi sebahagian besar persekitaran industri dalaman dan luaran. Kebolehsuaiannya kepada tahap kelembapan daripada 5% hingga 85% memastikan prestasi yang stabil dan boleh dipercayai walaupun dalam keadaan lembap.

Dari segi rintangan tegasan mekanikal, siri FH39 boleh menahan hentakan berfungsi 98 m/s² dan hentakan pemusnah sebanyak 980 m/s². Ia mengekalkan prestasi yang stabil di bawah keadaan getaran (10 Hz hingga 55 Hz, amplitud berganda 1.5mm), menunjukkan kebolehpercayaan strukturnya semasa pengangkutan dan operasi.

Cadangan Pemilihan dan Penggunaan

Untuk memanfaatkan sepenuhnya prestasi geganti siri FH39, beberapa perkara perlu diberi perhatian semasa pemasangan dan penggunaan: Pertama, elakkan daripada menjatuhkan atau menundukkan geganti kepada hentaman kuat untuk mengelakkan menjejaskan ketepatan struktur dalaman. Kedua, pilih jenis kepungan yang sesuai berdasarkan persekitaran sebenar; untuk lokasi yang sangat tercemar, jenis plastik tertutup adalah penting. Akhir sekali, apabila mereka bentuk susun atur PCB, rujuk kepada keperluan toleransi dalam spesifikasi: untuk dimensi luaran ≤1mm, toleransi hendaklah ±0.2mm; untuk dimensi antara 1mm dan 5mm, toleransi ialah ±0.3mm; untuk dimensi ≥5mm, toleransi ialah ±0.5mm. Adalah disyorkan untuk mengawal toleransi untuk susun atur PCB itu sendiri dalam ±0.1mm.

Ringkasan

Dengan kapasiti bawaan arus tinggi 20A, voltan pengasingan tinggi 4000VAC, pelbagai pilihan gegelung dan reka bentuk struktur padat, geganti FH39 dan FH39S menonjol sebagai produk yang boleh dipercayai dalam bidang kawalan perindustrian, menawarkan prestasi dan fleksibiliti. Sama ada digunakan dalam peralatan automasi, sistem kuasa atau modul kawalan perkakas rumah, ia memberikan jaminan pensuisan yang stabil dan selamat. Jika anda sedang mencari geganti perindustrian yang menjimatkan kos untuk projek anda yang seterusnya, siri FH39 sememangnya patut dipertimbangkan.
