Geganti Kawalan Tiga Fasa: Penjaga Kuasa Perindustrian Pintar

Dalam sistem kuasa perindustrian dan komersil moden, arus ulang alik tiga fasa adalah teras penggerak kuasa dunia. Daripada motor kilang dan pemampat kepada penghawa dingin pusat di bangunan besar, operasi stabilnya bergantung pada perlindungan komponen utama—Geganti Kawalan Tiga Fasa. Artikel ini akan menyediakan analisis komprehensif peranti ini, merangkumi segala-galanya daripada definisi asasnya kepada aplikasi pintarnya. Ia akan menjelaskan mengapa ia dianggap sebagai 'penjaga pintar' sistem kuasa industri.

Definisi Teras: Lebih Daripada Satu Suis—Antara Muka Pintar

Geganti kawalan tiga fasa, juga dikenali sebagai "penghubung" apabila ia datang untuk memacu beban kuasa tinggi, ialah peranti pensuisan yang dikendalikan secara elektrik yang direka khas untuk membuat, memecahkan dan mengawal beban AC tiga fasa. Nilai terasnya terletak pada keupayaannya untuk mengawal pensuisan litar kuasa utama tiga fasa kuasa yang jauh lebih tinggi (cth. 380 V AC atau lebih tinggi) menggunakan litar isyarat kawalan kuasa rendah (cth. 24 V DC atau 110 V AC). Reka bentuk ini mencapai "mengawal yang besar dengan yang kecil, dan yang kuat dengan yang lemah," secara asasnya mengasingkan pengendali daripada litar utama voltan tinggi yang berbahaya.

Perbezaan utama daripada geganti standard terletak pada kapasiti bawaan semasa dan tujuan reka bentuknya. Geganti standard biasanya digunakan dalam litar kawalan atau untuk beban satu fasa kecil, manakala sesentuh, sistem penindasan arka, dan struktur mekanikal bagi geganti kawalan tiga fasa diperkukuh untuk beban seimbang tiga fasa, arus masuk tinggi semasa mula/berhenti, dan operasi yang kerap. Ia pada asasnya ialah antara muka pelaksanaan kritikal antara sistem automasi dan sistem kuasa utama, menyediakan titik sambungan yang standard dan boleh dipercayai untuk penyepaduan dengan PLC (Pengawal Logik Boleh Diprogram), DCS (Sistem Kawalan Teragih), pemula lembut atau sistem pengurusan tenaga.

Nilai Teras: Batu Penjuru Berbilang Dimensi untuk Keselamatan, Perlindungan Aset dan Kesinambungan

Keperluan untuk menggunakan geganti kawalan tiga fasa berpunca daripada permintaan ketat persekitaran industri untuk keselamatan, kebolehpercayaan dan kecekapan.

Halangan Keselamatan Penting : Ia menyediakan penghalang keselamatan yang penting untuk kakitangan operasi dan penyelenggaraan. Jurutera boleh mengawal dari jauh voltan tinggi, peralatan berkuasa tinggi di lantai kilang dari berpuluh-puluh meter jauhnya, dalam keselamatan bilik kawalan voltan rendah, melalui butang tekan atau HMI (Antara Muka Manusia-Mesin), dengan banyak mengurangkan risiko yang berkaitan dengan peralatan suis voltan tinggi yang beroperasi secara langsung.

Perlindungan Aset Kritikal : Motor dan peralatan berputar lain adalah aset industri teras. "Pembunuh" mereka yang paling maut selalunya ialah kehilangan fasa, ketidakseimbangan, beban lampau dan undervoltage. Geganti kawalan berfungsi seiring dengan unit perlindungan haba-magnet bebas atau geganti beban lampau elektronik untuk membentuk skema perlindungan dwi-lapisan. Sebagai contoh, keadaan kehilangan fasa boleh menyebabkan arus dalam baki dua fasa motor yang sedang berjalan melonjak. Lonjakan ini boleh setinggi 1.73 kali biasa. Ini boleh menyebabkan kepanasan yang cepat dan keletihan. Ketidakseimbangan voltan yang teruk menjana arus jujukan negatif. Arus ini menyebabkan pemanasan dan getaran tambahan. Walau bagaimanapun, geganti boleh mengesan dan mengganggu litar dalam masa berpuluh-puluh milisaat, sekali gus menghalang kerosakan bencana.

Asas untuk Kesinambungan Operasi dan Kecekapan Tenaga : Masa henti yang tidak dirancang mewakili kerugian yang ketara dalam pengeluaran perindustrian. Melalui perlindungan pencegahan, geganti mengelakkan penghentian pengeluaran dan pembaikan berhari-hari atau bahkan berminggu-minggu disebabkan oleh keletihan motor. Mereka juga memastikan bahawa peralatan beroperasi di bawah voltan terkadar dan keadaan seimbang. Kajian menunjukkan bahawa ketidakseimbangan voltan jangka panjang sebanyak 3.5% boleh meningkatkan suhu motor sebanyak 25%, mengurangkan kecekapan dan meningkatkan penggunaan kuasa. Dengan memantau dan menyediakan penggera, geganti menggesa pengguna untuk meningkatkan kualiti grid, secara langsung menjimatkan kos tenaga.

Pemboleh Fizikal untuk Automasi dan Kepintaran : Ia adalah "unit" asas yang membentuk asas kepada semua logik automasi kontemporari. Sama ada ia melaksanakan permulaan delta bintang untuk motor, mula/berhenti berurutan untuk berbilang peranti atau bertindak balas kepada isyarat suhu/kelembapan daripada sistem pengurusan bangunan, pelaksanaan akhir bergantung pada pembukaan dan penutupan geganti kawalan tiga fasa yang boleh dipercayai.

Evolusi Pemantauan Pintar: Daripada Perlindungan Pasif kepada Diagnostik Aktif

Geganti kawalan tiga fasa terkini adalah lebih daripada sekadar unit pensuisan mudah. Mereka kini boleh memantau dan mendiagnosis kualiti kuasa dalam talian sebagai sebahagian daripada fungsi bersepadu mereka. Mereka terus "mendengar" dan menganalisis "status kesihatan" bekalan tiga fasa.

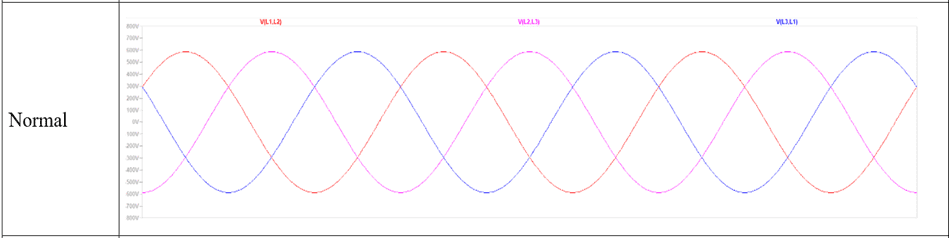

Rangkaian kuasa tiga fasa yang ideal

Keadaan abnormal utama yang dipantau dan dilindungi termasuk:

Kehilangan Fasa: Disebabkan oleh tiupan fius, kimpalan/kegagalan sentuhan penyentuh, wayar putus atau sambungan longgar.

Urutan Fasa Salah : Peralatan dengan keperluan arah putaran, seperti pam dan kipas, terdedah kepada pembalikan mekanikal atau bahkan kerosakan jika urutan fasa tidak betul.

Ketidakseimbangan Voltan : Ini disebabkan oleh pengagihan beban satu fasa yang tidak sekata. Ia juga disebabkan oleh isu grid. Dan ia disebabkan oleh impedans asimetri. Ketidakseimbangan voltan melebihi 2% biasanya memerlukan perhatian.

Overvoltage dan Undervoltage : Turun naik voltan melebihi toleransi peralatan boleh merosakkan penebat atau menyebabkan tork tidak mencukupi dan terlalu panas.

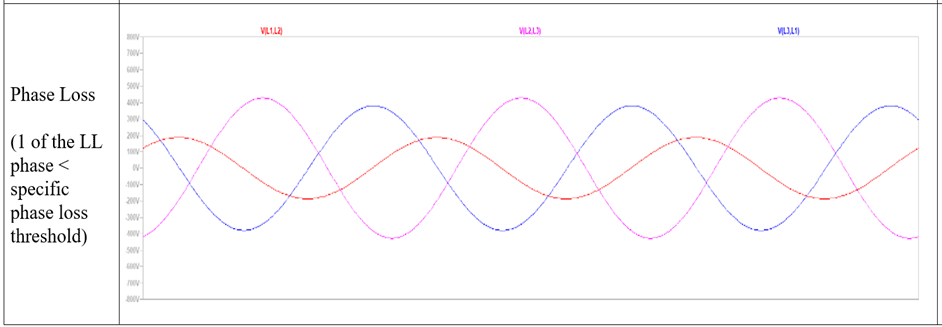

Rangkaian kuasa tiga fasa dengan kehilangan fasa tunggal

Berdasarkan kedalaman fungsi, geganti pemantauan boleh dikategorikan sebagai:

Jenis Asas : Memantau kehilangan fasa dan urutan fasa.

Jenis Standard : Menambah pemantauan asas untuk ketidakseimbangan voltan, over/undervoltage.

Jenis Dipertingkat/Pintar: Menawarkan ambang boleh atur cara, kelewatan masa, pengiraan asimetri dan mungkin menyepadukan pemantauan semasa, pengukuran kuasa dan juga muat naik data melalui antara muka komunikasi.

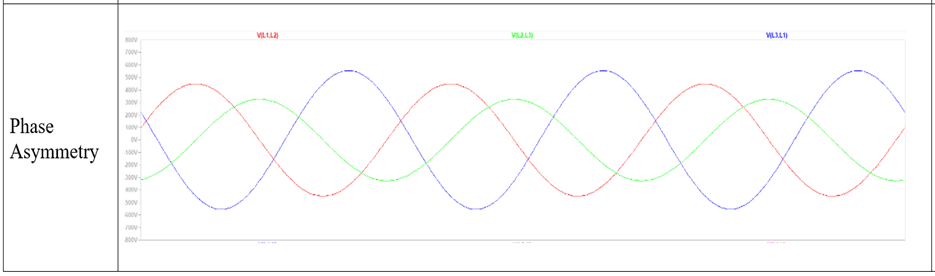

Rangkaian kuasa tiga fasa dengan asimetri fasa

Apabila mana-mana parameter melebihi ambang keselamatan pratetap, litar logik dalaman geganti memacu kenalan output untuk menukar keadaan. Ini biasanya digunakan untuk mengganggu litar kawalan penyentuh utama, dengan itu menghentikan peralatan. Ia juga mungkin menggunakan set kenalan tambahan tambahan untuk mencetuskan penggera boleh didengar atau visual.

Prinsip Kerja: Gabungan Bijak Elektromagnetisme dan Sains Bahan

Ia berfungsi pada idea asas yang sama seperti elektromagnetisme klasik, tetapi reka bentuk moden menggunakan banyak penambahbaikan dalam bahan dan kejuruteraan mekanikal.

Penjanaan Tenaga dan Daya : Apabila voltan kawalan digunakan pada gegelung, medan magnet yang dijana akan mengmagnetkan teras pegun, menarik teras bergerak (angker). Bahan penebat gegelung dan reka bentuk penggulungan memastikan rintangan haba jangka panjang dan voltan pikap yang tepat.

Penghantaran Mekanikal dan Penutupan Sentuhan: Pergerakan angker dihantar melalui hubungan mekanikal kepada kenalan utama dan tambahan. Sesentuh utama biasanya terdiri daripada aloi berasaskan perak (cth. perak-kadmium oksida atau perak-timah oksida), yang menawarkan kekonduksian dan rintangan yang baik terhadap hakisan arka dan rintangan sentuhan yang rendah. Semasa penutupan sesentuh, mata air tekanan sesentuh terbina dalam memastikan tekanan sesentuh awal, mengurangkan risiko lantunan dan kimpalan.

Pengurusan dan Pemecahan Arka: Memecahkan arus tinggi menjana arka suhu tinggi. Geganti menggunakan teknologi pelongsor arka dengan grid logam untuk membelah, menyejukkan dan memanjangkan arka untuk pemadaman pantas. Ini adalah kunci untuk memastikan hayat sentuhan dan keupayaan putus yang selamat.

Lepaskan dan Tetapkan Semula : Sebaik sahaja isyarat kawalan telah hilang, gegelung akan dinyahmagnetkan. Spring kembali, yang biasanya lebih kuat daripada spring sentuhan, kemudian dengan pantas menolak angker kembali ke kedudukan asalnya. Kenalan dipisahkan secepat mungkin untuk meminimumkan masa arka.

Gambarajah pendawaian geganti kawalan tiga fasa biasa

Komponen Teras dan Panduan Pemilihan Saintifik

Geganti kawalan tiga fasa biasa terdiri daripada subsistem ketepatan berikut:

Sistem elektromagnet: Termasuk gelendong, gegelung, teras pegun yang diperbuat daripada kepingan keluli silikon berbentuk E atau U berlamina, dan teras yang bergerak. Reka bentuk kepingan keluli silikon, yang dicirikan oleh kebolehtelapan yang tinggi dan kehilangan arus pusar yang rendah, memastikan kecekapan tinggi, penggunaan tenaga yang rendah dan penjanaan haba yang rendah.

Sistem Hubungan:

Kenalan Utama: Terdapat tiga pasang yang membawa arus litar utama, yang mempunyai kawasan yang besar dan keperluan bahan yang tinggi.

Kenalan Bantu: Untuk litar kawalan, biasanya reka bentuk pemalam modular untuk konfigurasi fleksibel, memberikan isyarat Biasa Terbuka (NO) dan Biasanya Tertutup (NC).

Sistem Penindasan Arka: Kebanyakannya terdiri daripada hud arka yang diperbuat daripada plastik seramik atau berkekuatan tinggi dan set dalaman plat pembahagi keluli bersalut kuprum.

Mekanisme dan Kepungan: Plastik kejuruteraan berkekuatan tinggi atau perumahan termoset yang menyediakan penebat, perlindungan (penarafan IP) dan sokongan mekanikal.

Kaedah Pemilihan Saintifik Lima Langkah:

Tentukan Ciri-ciri Beban: Kenal pasti sama ada beban ialah motor, relau rintangan, atau pengubah? Parameter utama termasuk arus permulaan motor (biasanya 5–7 kali arus undian) dan kitaran tugas (cth. S1 untuk tugas berterusan atau S3 untuk tugas berkala terputus-putus).

Padankan Parameter Elektrik:

Voltan gegelung: Mesti sepadan dengan voltan bekalan kawalan (AC/DC, nilai).

Arus Operasi Berkadar (Iaitu) : Voltan di mana sesentuh utama boleh membawa arus dinyatakan. Ia mestilah lebih besar daripada arus beban penuh (FLC) beban. Untuk beban motor, pertimbangkan kejutan haba semasa memulakan dan biarkan margin 10-15%.

Voltan Penebat Berkadar (Ui) dan Voltan Tahan Impuls (Uimp) : Mesti sepadan dengan tahap grid.

Pilih Fungsi dan Kategori Prestasi:

Kategori Penggunaan: AC-3 (motor sangkar tupai bermula/berhenti) atau AC-1 (beban rintangan) adalah yang paling biasa. Kategori AC-3 memerlukan kapasiti pecah yang lebih tinggi.

Keperluan Pemantauan: Adakah pemantauan voltan diperlukan? Adakah ambang dan kelewatan boleh laras diperlukan? Adakah ingatan dan petunjuk kesalahan diperlukan?

Kehidupan Elektrik dan Kehidupan Mekanikal : Merujuk kepada bilangan operasi yang boleh dipercayai di bawah keadaan berkadar. Periksa kaedah pemasangan (rel atau skru DIN), bilangan sesentuh tambahan yang diperlukan dan sama ada interlock mekanikal atau modul pemasa/komunikasi diperlukan untuk kawalan boleh balik.

Sahkan Pemasangan dan Aksesori: Semak kaedah pemasangan. Ini boleh jadi rel DIN atau skru. Semak juga bilangan kenalan tambahan yang diperlukan. Dan sama ada interlock mekanikal atau modul pemasa/komunikasi diperlukan untuk kawalan boleh balik.

Kesesuaian Alam Sekitar: Pertimbangkan suhu persekitaran. Pertimbangkan kelembapan. Pertimbangkan habuk. Pertimbangkan gas menghakis. Pertimbangkan getaran. Pilih penarafan perlindungan yang sesuai (kod IP). Pilih bahan/proses yang sesuai.

Aplikasi Industri dan Tinjauan Masa Depan

Geganti kawalan tiga fasa ialah komponen asas yang serba boleh, dengan aplikasi merangkumi:

Pembuatan: Alat mesin, penghantar, mesin pengacuan suntikan dan pemampat semuanya memerlukan kawalan motor.

Infrastruktur: Pam, kipas, unit pengendalian udara, kabinet pengedaran lampu.

Tenaga Baharu: Kabinet yang mematuhi piawai pengikat grid digunakan untuk penyongsang fotovoltaik, dan kawalan modul kuasa digunakan untuk stesen pengecasan.

Automasi Bangunan: Kawalan automatik untuk pam air domestik, pam api, peralatan pengudaraan.

Aliran pembangunan masa depan jelas menunjukkan kepintaran dan integrasi yang mendalam:

Pemantauan Keadaan dan Penyelenggaraan Ramalan: Geganti generasi akan datang akan menyepadukan penderia yang lebih maju yang mampu memantau hakisan sentuhan, kenaikan suhu, kesihatan gegelung dan menggunakan algoritma untuk meramalkan baki hayat berguna, membolehkan peralihan daripada "penggantian berjadual" kepada "penyelenggaraan atas permintaan."

Penyepaduan Mendalam ke dalam IoT Perindustrian: Dengan menyepadukan protokol Ethernet industri seperti Profinet, EtherCAT, Modbus TCP, dsb., geganti akan menjadi nod pintar dalam rangkaian IIoT, memuat naik data masa nyata mengenai maklumat semasa, voltan, penggunaan kuasa, status dan penggera, menyediakan data asas untuk kembar digital dan pengurusan tenaga.

Integrasi Keselamatan Fungsian: Mengintegrasikan fungsi keselamatan yang mematuhi piawaian seperti IEC 61508 atau ISO 13849, seperti Safe Torque Off (STO), membolehkan penggunaan terus dalam membina sistem kawalan keselamatan, memudahkan reka bentuk gelung keselamatan.

Gabungan Peranti dan Pengecilan: Fungsi akan terus disepadukan dengan pemacu frekuensi berubah-ubah, pemula lembut dan peranti perlindungan, membentuk pengawal motor pintar yang menggabungkan kawalan, perlindungan, peraturan kelajuan dan diagnostik, manakala ketumpatan kuasa terus meningkat.

Kesimpulan

Geganti kawalan tiga fasa telah berkembang daripada suis elektromekanikal mudah kepada peranti pintar utama yang menyepadukan pemantauan kuasa, perlindungan peralatan, pelaksanaan logik dan pemerolehan data. Ia adalah asas yang stabil kepada piramid automasi industri dan jambatan yang menghubungkan dunia kuasa fizikal dengan dunia maklumat digital. Pemahaman mendalam tentang prinsip, nilai dan kaedah pemilihannya adalah penting bukan sahaja untuk memastikan operasi peranti individu yang boleh dipercayai tetapi juga untuk membina sistem kuasa industri moden yang selamat, cekap, fleksibel dan berorientasikan masa depan. Peranannya akan menjadi semakin penting dalam konteks Industri 4.0 dan matlamat dwi karbon.
