Memahami Perintang Shunt Semasa: Panduan Komprehensif untuk Pengukuran Arus Ketepatan

Apakah Perintang Shunt Semasa?

A Perintang Shunt Semasa ialah komponen rintangan rendah ketepatan yang direka untuk mengukur arus elektrik dengan menghasilkan penurunan voltan berkadar kecil merentasi terminalnya. Berdasarkan Undang-undang Ohm (V = I × R), perintang ini menukar aliran arus kepada isyarat voltan yang boleh diukur, membolehkan pemantauan arus yang tepat tanpa mengganggu operasi litar dengan ketara.

Komponen penting ini digunakan secara meluas merentasi elektronik kuasa, sistem pengurusan bateri, automasi industri dan aplikasi automotif di mana penderiaan semasa yang tepat adalah penting untuk pengoptimuman prestasi dan pemantauan keselamatan.

Ciri-ciri Utama Perintang Shunt Semasa

Prinsip Operasi Asas

Perintang shunt semasa beroperasi pada prinsip yang mudah tetapi elegan:

• Apabila diletakkan secara bersiri dengan beban, perintang menghasilkan penurunan voltan berkadar dengan arus yang mengalir melaluinya
• Voltan ini diukur menggunakan litar penguatan galangan tinggi atau penukar analog-ke-digital
• Arus yang diukur dikira menggunakan formula: I = V ÷ R, di mana rintangan kekal malar
• Nilai rintangan biasa terdiri daripada mikro-ohm hingga berpuluh-puluh miliohm untuk meminimumkan kehilangan kuasa

Parameter Prestasi Kritikal

Memilih yang sesuai Perintang Shunt Semasa memerlukan penilaian teliti beberapa spesifikasi utama:

• Nilai Rintangan: Biasanya berkisar antara 0.1 mΩ hingga 100 mΩ, dipilih berdasarkan arus maksimum dan penurunan voltan yang boleh diterima
• Penarafan Kuasa: Menentukan kapasiti pelesapan haba, dikira menggunakan P = I² × R dengan margin keselamatan 25-50%
• Pekali Suhu (TCR): Mengukur kestabilan rintangan merentas variasi suhu, dengan shunt premium menawarkan ±10 ppm/°C atau lebih rendah
• Toleransi: Menunjukkan tahap ketepatan, antara ±0.01% untuk gred makmal hingga ±1-5% untuk aplikasi umum
• Penurunan Voltan: Nilai standard termasuk 50mV, 75mV atau 100mV pada arus undian untuk keserasian dengan instrumen pengukuran

Jenis Perintang Shunt Semasa

Shunt Arus Ketepatan lwn Shunt Standard

Shunt Arus Ketepatan perintang mewakili peringkat tertinggi teknologi penderiaan semasa, direka bentuk untuk aplikasi yang menuntut ketepatan dan kestabilan yang luar biasa. Komponen khusus ini meminimumkan ralat pengukuran melalui pemilihan bahan lanjutan dan proses pembuatan.

Pembeza utama Shunt Arus Ketepatan termasuk:

• Nilai TCR ultra rendah (selalunya di bawah ±10 ppm/°C) memastikan hanyut minimum merentasi suhu operasi
• Spesifikasi toleransi ketat (±0.01% hingga ±0.1%) untuk kebolehulangan pengukuran yang unggul
• Sambungan Kelvin empat terminal yang menghapuskan ralat rintangan plumbum
• Kestabilan jangka panjang dengan kesan penuaan yang minimum sepanjang tempoh operasi yang panjang
• Prestasi unggul dalam makmal penentukuran, peralatan ujian, dan sistem pemantauan kritikal

Konfigurasi Perintang Shunt Arus DC

Perintang Shunt Arus DC dioptimumkan khusus untuk aplikasi arus terus, menampilkan kaedah pembinaan yang menangani cabaran unik pengukuran DC:

• Pembinaan aloi manganin atau Constantan menyediakan EMF haba hampir sifar
• Reka bentuk yang dipasang pada panel dengan terminal yang teguh untuk persekitaran industri
• Output 75mV piawai pada arus undian untuk penyepaduan lancar dengan meter analog
• Kapasiti beban lampau yang tinggi (biasanya 120% daripada arus undian selama 2 jam)
• Suhu operasi berjulat dari -40°C hingga 60°C untuk keadaan industri yang teruk.

Shunt Elektrik oleh Teknologi Pembinaan

Shunt Elektrik dihasilkan menggunakan pelbagai teknologi, masing-masing menawarkan kelebihan yang berbeza:

• Kerajang Logam Shunts: Menyediakan ketepatan yang luar biasa dengan TCR serendah ±5 ppm/°C, sesuai untuk aplikasi frekuensi tinggi dan ketepatan

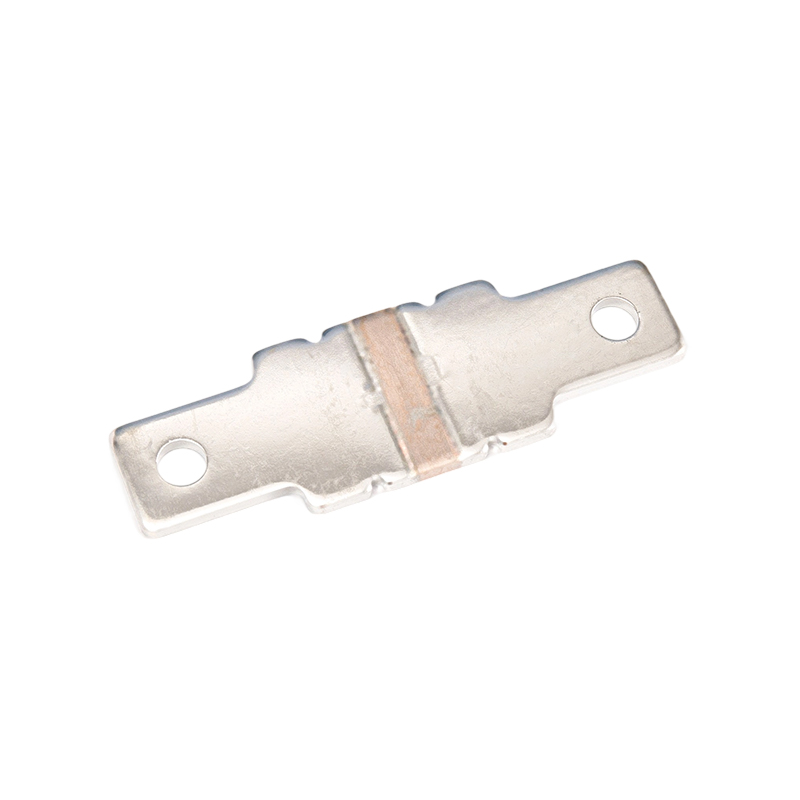

• Jalur Logam/Pinggan Shunt: Menawarkan pengendalian kuasa yang sangat baik dan keupayaan arus lonjakan untuk pemacu automotif dan industri
• Shunts Wirewound: Memberikan kestabilan unggul dan kapasiti kuasa tinggi, walaupun dengan kearuhan yang lebih tinggi mengehadkan prestasi AC
• Shunts Filem Tebal: Penyelesaian kos efektif untuk aplikasi volum tinggi dengan keperluan ketepatan sederhana

Aplikasi Merentasi Industri

Sistem Automotif dan Kenderaan Elektrik

Sektor automotif mewakili salah satu pasaran yang paling pesat berkembang untuk Perintang Shunt Semasas , dipacu oleh elektrifikasi kenderaan dan sistem elektronik termaju. Aplikasi kritikal termasuk:

• Sistem Pengurusan Bateri (BMS) memantau arus cas/nyahcas untuk anggaran keadaan cas
• Pengecas on-board (OBC) memberikan maklum balas untuk kawalan semasa dan perlindungan beban lampau
• Kawalan motor daya tarikan membolehkan tork dan peraturan kelajuan yang tepat
• Penukar DC-DC memastikan pengagihan kuasa yang cekap merentas subsistem kenderaan
• Unit pengagihan kuasa voltan tinggi yang memerlukan komponen yang layak AEC-Q200

Elektronik Kuasa Perindustrian

Leverage aplikasi industri Shunt Arus Ketepatans untuk:

• Sistem pemacu motor yang memerlukan maklum balas semasa masa nyata untuk kawalan vektor
• Pemantauan bekalan kuasa, memastikan peraturan beban dan pengesanan kerosakan
• Pemacu servo menuntut penderiaan arus berketepatan tinggi untuk kawalan kedudukan
• Sistem pemeteran tenaga memerlukan ukuran penggunaan yang tepat
• Penyongsang tenaga boleh diperbaharui menjejaki aliran semasa dalam sistem solar dan angin

Elektronik Pengguna dan Telekomunikasi

Padat Perintang Shunt Semasas dayakan fungsi lanjutan dalam:

• Pengurusan bateri telefon pintar memastikan kitaran pengecasan selamat
• Penyesuai kuasa komputer riba memantau arus keluaran
• Stesen pangkalan 5G menguruskan pengagihan kuasa merentas penguat RF
• Peralatan pusat data menjejaki penggunaan kuasa pada peringkat pelayan
• Peranti boleh pakai mengoptimumkan hayat bateri melalui pemantauan semasa yang tepat

Pertimbangan Reka Bentuk dan Amalan Terbaik

Pelaksanaan Sambungan Kelvin

Untuk mencapai ketepatan maksimum dengan rintangan rendah Perintang Shunt Semasas , melaksanakan sambungan Kelvin (4 wayar) yang betul adalah penting. Teknik ini memisahkan laluan pembawa arus daripada laluan pengesan voltan, menghapuskan ralat yang disebabkan oleh rintangan plumbum dan sentuhan.

Garis panduan pelaksanaan termasuk:

• Garisan deria laluan dari tepi dalam pad perintang yang paling hampir dengan elemen perintang
• Kekalkan panjang dan dimensi yang sama untuk jejak deria untuk memastikan ukuran seimbang
• Letakkan penguat deria semasa sedekat mungkin dengan shunt
• Elakkan vias dalam pad shunt untuk mengelakkan sumbatan pateri dan rintangan tidak sekata
• Gunakan penghalaan pasangan pembezaan untuk garis deria untuk menolak hingar mod biasa

Strategi Pengurusan Terma

Pelesapan kuasa masuk Perintang Shunt Arus DC menghasilkan haba yang boleh menjejaskan ketepatan pengukuran. Pengurusan haba yang berkesan memerlukan:

• Penurunan nilai yang betul—perintang kendalian di bawah penarafan maksimum untuk memanjangkan jangka hayat
• Kawasan kuprum yang mencukupi pada PCB untuk penyebaran haba
• Pertimbangan suhu ambien dan aliran udara dalam reka bentuk kepungan
• Pemilihan bahan dengan TCR rendah untuk meminimumkan hanyut akibat suhu
• Penggunaan bahan antara muka terma semasa memasang shunt jenis panel

Penderiaan Sebelah Tinggi lwn. Penderiaan Sebelah Rendah

Penempatan daripada Shunt Elektrik dalam litar mempengaruhi prestasi sistem:

Panduan Pemilihan untuk Jurutera

Mengira Keperluan Rintangan

Menentukan yang optimum Perintang Shunt Semasa nilai melibatkan mengimbangi pelbagai faktor:

• Penurunan voltan sasaran: Biasanya 50-100mV untuk keserasian dengan ADC dan meter standard
• Arus maksimum: Kira R = V ÷ I untuk menentukan rintangan yang diperlukan
• Pelesapan kuasa: Sahkan P = I² × R kekal dalam had penarafan dengan margin keselamatan
• Nisbah isyarat kepada hingar: Pastikan penurunan voltan melebihi tingkat hingar sistem untuk pengukuran yang boleh dipercayai

Kriteria Pemilihan Bahan

Komposisi aloi memberi kesan secara langsung Shunt Arus Ketepatan prestasi:

• Mangan: Diutamakan untuk aplikasi ketepatan dengan TCR ~±10-50 ppm/°C dan kestabilan jangka panjang yang sangat baik
• Constantan: Menawarkan kestabilan yang baik dengan TCR sederhana untuk kegunaan industri am
• Zeranin: Aloi termaju menyediakan TCR ultra rendah untuk keperluan ketepatan tertinggi
• Tembaga: Digunakan dalam aplikasi semasa tinggi di mana kos adalah kebimbangan utama

Soalan Lazim

Apakah perbezaan antara perintang shunt semasa dan perintang deria semasa?

Walaupun istilah sering digunakan secara bergantian, ia biasanya membayangkan kes penggunaan yang berbeza. Perintang deria semasa secara amnya komponen rintangan rendah disepadukan ke dalam litar elektronik untuk pemantauan dan kawalan, direka dengan tindak balas frekuensi terkawal untuk aplikasi ketepatan. Perintang shunt semasa sering dikaitkan dengan pengukuran arus lebih tinggi dan boleh digunakan dalam aplikasi pengagihan kuasa, instrumentasi atau pemeteran. Kedua-duanya bergantung pada prinsip Undang-undang Ohm yang sama tetapi berbeza dalam skala, pembinaan dan persekitaran aplikasi.

Bagaimanakah saya memilih nilai rintangan yang betul untuk perintang shunt semasa saya?

Memilih yang sesuai resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Apakah TCR, dan mengapa ia penting untuk perintang shunt semasa?

TCR (Temperature Coefficient of Resistance) mengukur berapa banyak rintangan berubah dengan suhu, dinyatakan dalam ppm/°C (bahagian per juta setiap darjah Celsius). Untuk perintang shunt dengan 100 ppm/°C TCR dan rintangan awal 100Ω, perubahan suhu 50°C menyebabkan anjakan rintangan 0.5Ω. Ini secara langsung memberi kesan kepada ketepatan pengukuran—TCR yang lebih tinggi bermakna ralat yang lebih besar kerana suhu berbeza-beza. Premium Shunt Arus Ketepatans menawarkan TCR serendah ±10 ppm/°C, penting untuk automotif (-40°C hingga 125°C) dan aplikasi industri di mana turun naik suhu adalah ketara.

Apakah sambungan Kelvin, dan bilakah saya harus menggunakannya?

Sambungan Kelvin (4-wayar) menggunakan empat terminal: dua untuk membawa arus dan dua terminal deria khusus untuk pengukuran voltan. Ini menghapuskan ralat daripada rintangan plumbum dan sentuhan, yang boleh memperkenalkan ralat pengukuran 10-15% dalam konfigurasi 2 wayar apabila mengukur shunt julat miliohm. Gunakan sambungan Kelvin untuk semua Shunt Arus Ketepatan aplikasi, terutamanya apabila nilai rintangan berada di bawah 10mΩ atau apabila ketepatan lebih baik daripada 0.5% diperlukan. Pelaksanaan melibatkan penghalaan garisan deria dari dalam pad perintang dan mengekalkan panjang jejak yang sama.

Bagaimanakah perintang shunt semasa dibandingkan dengan penderia kesan Hall untuk pengukuran semasa?

Perintang Shunt Semasas menawarkan ketepatan yang lebih tinggi (terutama pada frekuensi DC/rendah), kos yang lebih rendah dan tindak balas frekuensi yang lebih luas, e tetapi menjana haba (kehilangan I²R) dan tidak memberikan pengasingan galvanik. Penderia kesan dewan memberikan pengasingan yang wujud dan kehilangan kuasa yang boleh diabaikan tetapi mempunyai ketepatan sederhana yang dipengaruhi oleh medan magnet luaran, dengan kos yang lebih tinggi. Untuk aplikasi DC yang memerlukan ketepatan tinggi, seperti sistem pengurusan bateri, perintang shunt biasanya diutamakan. Penderia dewan lebih disukai apabila pengasingan adalah kritikal atau dalam aplikasi arus tinggi di mana pelesapan haba menjadi kebimbangan.

Apakah kejatuhan voltan piawai untuk perintang DC t shunt?

Standard industri Perintang Shunt Arus DC biasanya menghasilkan 75mV pada arus undian, walaupun varian 50mV dan 100mV juga biasa. Penyeragaman ini memastikan keserasian dengan meter panel analog dan instrumen pengukuran yang direka untuk julat voltan khusus ini. Sebagai contoh, shunt 100A/75mV mempunyai rintangan 0.00075Ω, manakala shunt 50A/75mV mempunyai 0.0015Ω. Apabila memilih shunt untuk peralatan sedia ada, sahkan keperluan voltan skala penuh meter untuk memastikan penskalaan dan ketepatan yang betul.

Bolehkah perintang shunt semasa digunakan dalam aplikasi AC?

ya, Perintang Shunt Semasas berfungsi untuk pengukuran AC, tetapi pertimbangan berbeza daripada aplikasi DC. Pintasan wayar mempamerkan kearuhan yang boleh menyebabkan peralihan fasa dan ralat pengukuran pada frekuensi yang lebih tinggi. Kerajang logam atau shunt plat logam menawarkan kearuhan yang lebih rendah dan prestasi AC yang lebih baik. Untuk aplikasi AC tulen, pengubah arus (CT) selalunya diutamakan kerana ia menyediakan pengasingan dan mengendalikan arus tinggi tanpa penjanaan haba. Walau bagaimanapun, untuk AC bias DC atau keperluan julat frekuensi lebar, perintang shunt kekal berkesan apabila dinyatakan dengan betul untuk tindak balas frekuensi.

Apakah yang menyebabkan ralat pengukuran perintang shunt semasa, dan bagaimana saya boleh meminimumkannya?

Sumber ralat utama termasuk: hanyutan terma (diminimumkan dengan memilih bahan TCR rendah), rintangan plumbum (dihapuskan melalui sambungan Kelvin), voltan termoelektrik (dikurangkan dengan penggunaan bahan yang konsisten dan kecerunan suhu), isu susun atur PCB (ditangani melalui penghalaan surih yang betul dan penempatan penguat), dan pemanasan sendiri (diuruskan melalui reka bentuk terma dan penurunan nilai). Faktor tambahan termasuk kualiti pematerian, rintangan sentuhan pada terminal, dan gangguan elektromagnet. Mengikuti garis panduan susun atur pengeluar dan melaksanakan pengurusan haba yang betul boleh mengurangkan jumlah ralat kepada di bawah 0.1% dalam aplikasi ketepatan.

Apakah pensijilan yang perlu saya cari dalam perintang shunt arus automotif?

Untuk aplikasi automotif, cari Perintang Shunt Semasas dengan kelayakan AEC-Q200—standard global untuk ujian tekanan komponen pasif dalam persekitaran automotif. Pensijilan penting tambahan termasuk ISO9001 (pengurusan kualiti), ISO14001 (persekitaran), dan ISO45001 (kesihatan dan keselamatan pekerjaan). Untuk pasaran antarabangsa, pengiktirafan UL, pensijilan TUV dan pematuhan arahan ROHS/REACH EU memastikan pematuhan peraturan. Pensijilan ini menjamin komponen boleh menahan julat suhu automotif (-40°C hingga 125°C), getaran dan keperluan kebolehpercayaan jangka panjang.

Bagaimanakah saya mengira penarafan kuasa yang diperlukan untuk perintang shunt semasa saya?

Kira pelesapan kuasa menggunakan P = I² × R, di mana I ialah arus berterusan maksimum, dan R ialah rintangan shunt. Gunakan margin keselamatan 25-50% melebihi kuasa yang dikira. Contohnya, dengan 20A melalui shunt 5mΩ: P = 20² × 0.005 = 2W. Pilih perintang berkadar 3W atau lebih tinggi. Pertimbangkan penurunan lengkung—banyak perintang mesti diturunkan melebihi 70°C suhu ambien. Untuk aplikasi berdenyut, sahkan keupayaan denyut perintang kerana pengendalian kuasa puncak selalunya melebihi penarafan berterusan. Sentiasa rujuk lembaran data pengilang untuk keperluan penurunan nilai tertentu.
