Rumah / Berita / Berita Industri / FH12 40A Power Relay untuk Kawalan Perindustrian, Kimpalan Titik & Peralatan Bekalan Kuasa

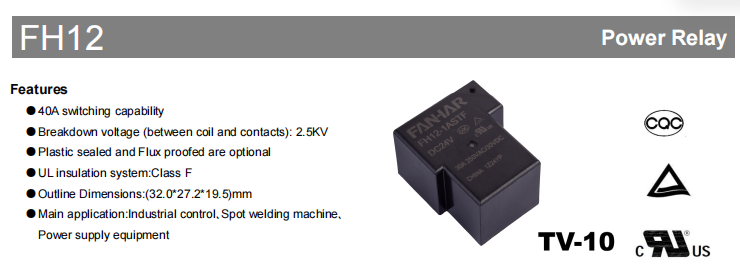

The Geganti Kuasa FH12 direka untuk pensuisan arus tinggi dalam kawalan industri, mesin kimpalan titik, dan peralatan bekalan kuasa. Menampilkan arus pensuisan maksimum sebanyak 40A , kekuatan dielektrik daripada 2500VAC antara gegelung dan sesentuh , dan a Sistem penebat UL Kelas F , FH12 menyediakan prestasi elektrik yang boleh dipercayai untuk aplikasi industri yang menuntut. Terdapat dalam kedua-duanya plastik tertutup dan kalis fluks pembinaan, ia boleh dipilih mengikut persekitaran operasi yang berbeza.
1. Ciri-ciri Utama FH12 Geganti Kuasa
Keupayaan Pensuisan 40A
FH12 menyokong arus pensuisan maksimum sebanyak 40A dengan kapasiti pensuisan maksimum sebanyak 7500VA , menjadikannya sesuai untuk aplikasi yang memerlukan pensuisan arus tinggi yang boleh dipercayai.
Penebat Elektrik Boleh Dipercayai
Geganti menyediakan rintangan penebat sebanyak 1000MΩ (500VDC) dan a dielectric strength of 2500VAC antara gegelung dan sesentuh , membantu mengekalkan pengasingan elektrik yang selamat semasa operasi.
Konfigurasi Kenalan Berbilang
FH12 tersedia dalam tiga pengaturan hubungan: 1A (Biasanya Terbuka), 1B (Biasanya Tertutup), dan 1C (Perubahan).
membenarkan pengguna memilih konfigurasi yang sesuai untuk reka bentuk litar yang berbeza.
Pembinaan Tertutup Plastik atau Kalis Fluks
Dua pilihan pembinaan tersedia: kalis fluks dan plastik dimeterai.
Menurut lembaran data, versi kalis fluks disyorkan untuk persekitaran yang bersih, manakala versi plastik tertutup sesuai untuk persekitaran yang mengdanungi habuk atau gas menghakis seperti H₂S, SO₂ dan NO₂.
Sistem Penebat Kelas F
FH12 mematuhi Sistem penebat UL Kelas F , memenuhi keperluan penebat antarabangsa untuk peralatan elektrik industri.

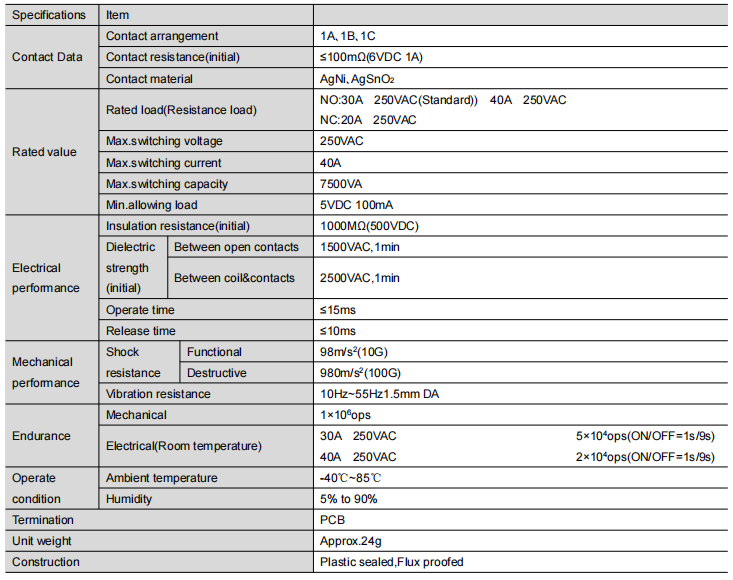

2. Spesifikasi Teknikal
3. Prestasi
FH12 direka untuk memberikan prestasi elektrik dan mekanikal yang konsisten di bawah keadaan operasi yang ditetapkan.
Prestasi Elektrik
- Rintangan penebat: 1000MΩ (500VDC)
- Kekuatan dielektrik antara sesentuh terbuka: 1500VAC selama 1 minit
- Kekuatan dielektrik antara gegelung dan sesentuh: 2500VAC selama 1 minit
Kelajuan Operasi
- Masa beroperasi: ≤15ms
- Masa keluaran: ≤10ms
Prestasi Mekanikal
- Rintangan kejutan berfungsi: 98m/s² (10G)
- Rintangan kejutan yang merosakkan: 980m/s² (100G)
- Rintangan getaran: 10Hz–55Hz, amplitud berganda 1.5mm
Hayat Perkhidmatan
- Ketahanan mekanikal: 1 × 10⁶ operasi
- Daya tahan elektrik:
- 30A 250VAC: 5 × 10⁴ operasi
- 40A 250VAC: 2 × 10⁴ operasi

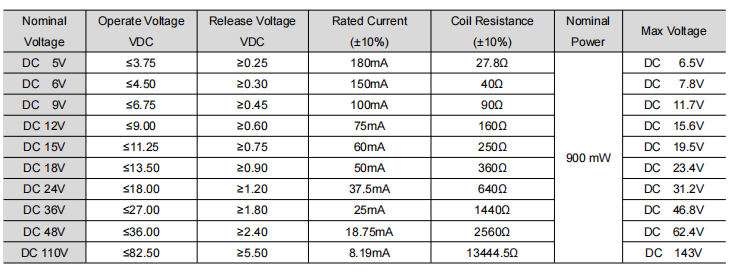

4. Voltan Gegelung Tersedia
FH12 menyokong pelbagai pilihan voltan gegelung DC, termasuk:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V dan 110V DC , membolehkan geganti sepadan dengan keperluan voltan sistem yang berbeza.
5. Aplikasi Biasa
Menurut lembaran data produk, FH12 direka terutamanya untuk:
Sesuai untuk peralatan kawalan industri yang memerlukan pensuisan yang boleh dipercayai bagi beban arus tinggi.
Mesin Kimpalan Titik
Direka untuk peralatan kimpalan titik di mana prestasi pensuisan geganti yang stabil diperlukan.
Peralatan Bekalan Kuasa
Berkenaan dengan peralatan bekalan kuasa yang memerlukan prestasi pensuisan yang boleh dipercayai dalam penarafan elektrik yang ditentukan.

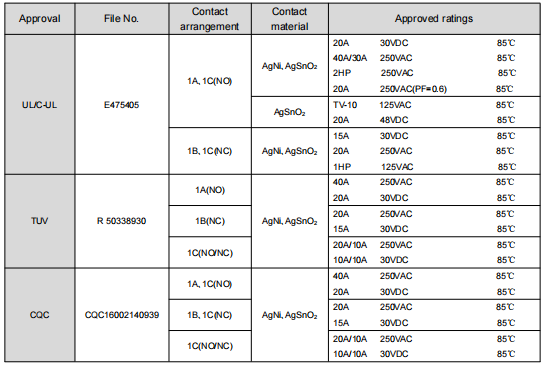

6 . Sijil Keselamatan
FH12 telah memperoleh pelbagai kelulusan keselamatan, termasuk:UL / cUL ,TÜV ,CQC
Penilaian yang diluluskan berbeza-beza bergantung pada susunan kenalan dan bahan hubungan.
7. Soalan Lazim (FAQ)
S1: Apakah arus pensuisan maksimum bagi Geganti Kuasa FH12?
FH12 menyokong arus pensuisan maksimum sebanyak 40A dan a maximum switching capacity of 7500VA .
S2: Apakah pengaturan hubungan yang tersedia?
Relay boleh didapati di 1A (Biasanya Terbuka), 1B (Biasanya Ditutup) dan 1C (Perubahan) konfigurasi kenalan.
S3: Apakah pilihan voltan gegelung yang tersedia?
FH12 menyokong voltan gegelung DC daripada 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V dan 110V .
S4: Apakah bahan hubungan yang tersedia?
Relay menawarkan AgNi dan AgSnO₂ bahan kenalan. Menurut lembaran data, AgSnO₂ sesentuh disyorkan untuk aplikasi dengan arus lonjakan tinggi.
S5: Apakah suhu operasi yang disokong oleh FH12?
Suhu operasi ambien yang dinyatakan ialah -40°C hingga 85°C , dengan julat kelembapan operasi sebanyak 5% hingga 90% .
S6: Apakah pensijilan yang ada pada FH12?
FH12 telah diperolehi UL/cUL, TÜV dan CQC pensijilan keselamatan, dengan penilaian yang diluluskan bergantung pada konfigurasi produk.
8. Kesimpulan
The Geganti Kuasa FH12 40A menggabungkan kapasiti pensuisan yang tinggi, penebat elektrik yang boleh dipercayai, konfigurasi sesentuh berbilang, dan pilihan pembinaan yang fleksibel dalam reka bentuk yang padat. Menyokong voltan gegelung DC daripada 5V hingga 110V dan diperakui oleh UL/cUL, TÜV dan CQC , ia direka untuk kawalan industri, mesin kimpalan titik, dan peralatan bekalan kuasa dalam keadaan operasi yang ditetapkan.
Untuk maklumat teknikal tambahan, butiran pesanan, atau sokongan pemilihan produk, sila hubungi Elektronik Fanhar untuk dokumentasi produk dan bantuan permohonan FH12 terkini.
