Geganti Kuasa W12T 40A | Geganti PCB untuk Sistem Pengecasan EV & Fotovoltaik

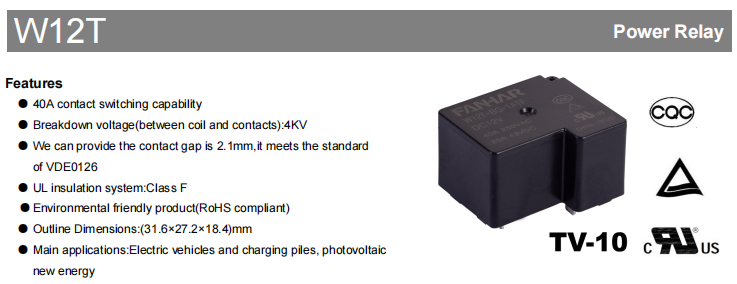

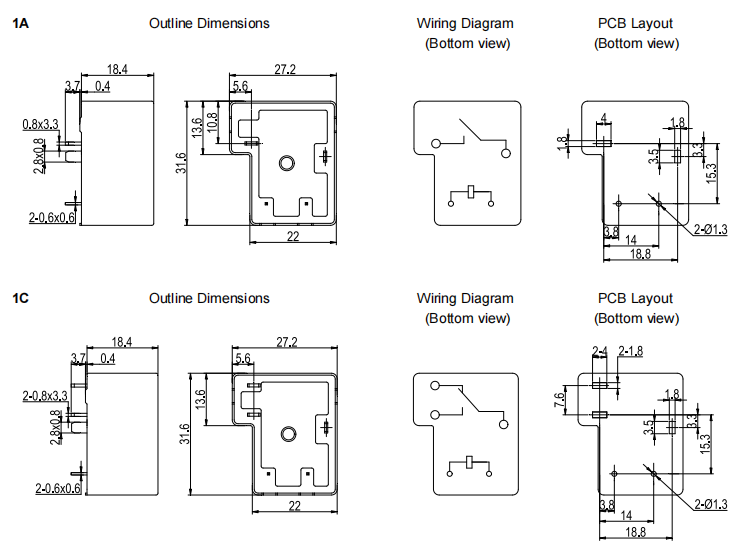

W12T ialah geganti kuasa 40A yang dilancarkan oleh FANHAR Electronics, direka untuk aplikasi kawalan kuasa berkuasa tinggi seperti kenderaan elektrik, cerucuk pengecasan dan sistem tenaga boleh diperbaharui fotovoltaik (PV). Geganti mempunyai keupayaan pensuisan sesentuh 40A, voltan tahan dielektrik maksimum 4000VAC antara gegelung dan sesentuh, dan jurang sesentuh pilihan ≥2.1mm. Sambil memastikan prestasi pensuisan beban tinggi, ia juga memenuhi keperluan untuk penebat elektrik dan keselamatan dalam peralatan tenaga baharu. Dengan reka bentuk pelekap PCB yang padat, W12T hanya berukuran 31.6 × 27.2 × 18.4 mm dan tersedia dalam pelbagai pilihan voltan gegelung untuk memenuhi pelbagai keperluan reka bentuk peralatan. Ia digunakan secara meluas dalam sistem kawalan kuasa tenaga baharu.

1. Ciri-ciri Produk

Keupayaan Pensuisan Arus Tinggi 40A
W12T mempunyai beban kawalan berkadar 40A 250VAC. Jenis standard menyokong beban DC 20A 30VDC, manakala jenis BG menyokong beban DC 20A 48VDC. Kapasiti pensuisan maksimum mencapai 10000VA, memenuhi keperluan kawalan kuasa peralatan berkuasa tinggi.

Prestasi Penebat Tinggi untuk Keselamatan Sistem yang Dipertingkat
Untuk menangani keperluan penebat peralatan tenaga baharu, W12T menawarkan penebat elektrik yang sangat baik:

Voltan tahan dielektrik maksimum antara gegelung dan sesentuh: 4000VAC

Voltan tahan dielektrik antara sesentuh (jenis BG): 2500VAC

Rintangan penebat awal: 1000MΩ (pada 500VDC)

Prestasi penebat yang unggul menyumbang kepada keselamatan dan kebolehpercayaan operasi yang lebih baik.

Jurang Sentuhan Pilihan ≥2.1mm
Jenis W12T BG menyediakan jurang hubungan ≥2.1mm, mematuhi piawaian fotovoltaik Eropah VDE0126. Ini memenuhi permintaan untuk jarak pengasingan sentuhan yang lebih besar dalam aplikasi sistem PV tertentu.

Bahan Sentuhan Berkualiti Tinggi
W12T siri menggunakan AgSnO₂ (oksida timah perak) sebagai bahan sentuhan. AgSnO₂ mempamerkan rintangan hakisan arka yang sangat baik, rintangan sentuhan yang rendah dan stabil, kekonduksian terma yang baik, dan prestasi anti-kimpalan yang cemerlang. Ia berkesan mengurangkan arka dan memanjangkan hayat perkhidmatan geganti.

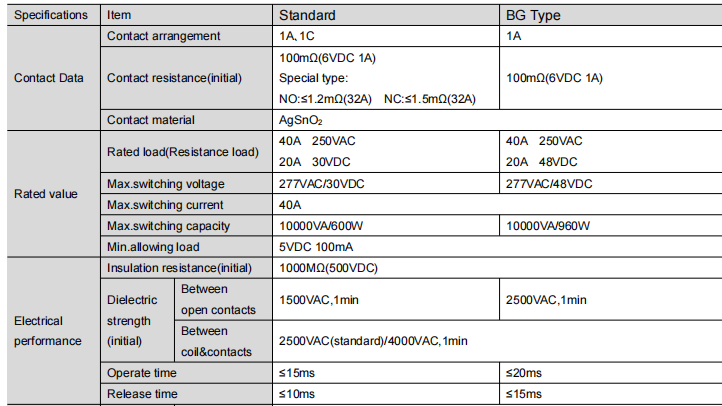

2. Parameter Prestasi

Pelbagai Pilihan Voltan Gegelung
Untuk menampung reka bentuk sistem kawalan yang pelbagai, W12T tersedia dalam berbilang voltan gegelung, termasuk:
[Rujuk jadual spesifikasi gegelung dalam lembaran data asal]

Kuasa terkadar gegelung jenis standard: 900mW

Kuasa undian gegelung jenis BG: 1400mW

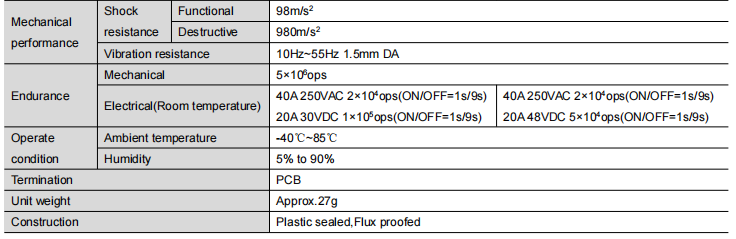

Prestasi Mekanikal dan Elektrik yang Stabil dan Boleh Dipercayai
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Hayat mekanikal: 5 juta operasi

hayat elektrik:

40A 250VAC: 20,000 operasi

20A 30VDC (jenis standard): 100,000 operasi

20A 48VDC (jenis BG): 50,000 operasi

Masa beroperasi (jenis standard): ≤15ms

Masa keluaran (jenis standard): ≤10ms

Julat suhu operasi: -40°C hingga 85°C , sesuai untuk pelbagai aplikasi peralatan tenaga industri dan baharu.

Kelulusan Keselamatan Berbilang

W12T has obtained several domestic and international product certifications, including: UL / cUL， TÜV， CQC

Pensijilan ini meliputi beban AC 40A dan aplikasi beban DC 20A, menyokong penggunaan produk dalam pasaran yang berbeza.

3. Kawasan Aplikasi Biasa

Menurut lembaran data produk, W12T digunakan terutamanya dalam:

Kenderaan elektrik (EV)

Cerucuk pengecas kenderaan tenaga baharu

Peralatan tenaga boleh diperbaharui fotovoltaik (PV).

Keupayaan pensuisan arus tinggi dan prestasi penebatnya memenuhi keperluan kawalan kuasa bagi aplikasi di atas.

4. Mengapa Memilih Geganti Kuasa W12T?

Sebagai geganti kuasa 40A yang direka untuk sektor tenaga baharu, W12T menggabungkan kapasiti beban tinggi, prestasi penebat dan kebolehpercayaan. Kelebihan utama termasuk:

Keupayaan pensuisan beban AC 40A

Sehingga 4000VAC dielektrik menahan voltan antara gegelung dan sesentuh

Jurang sentuhan pilihan ≥2.1mm, mematuhi standard PV VDE0126

Pelbagai voltan gegelung dari 5V hingga 110VDC

Sistem penebat UL Kelas F

Julat suhu operasi -40°C hingga 85°C

Diperakui oleh UL, TÜV, CQC, dsb.

Sesuai untuk kenderaan elektrik, cerucuk pengecasan, fotovoltaik dan aplikasi tenaga baharu yang lain

5. Ringkasan

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
