Geganti FH28: Penyelesaian Elektronik Automotif Berprestasi Tinggi dan Automasi

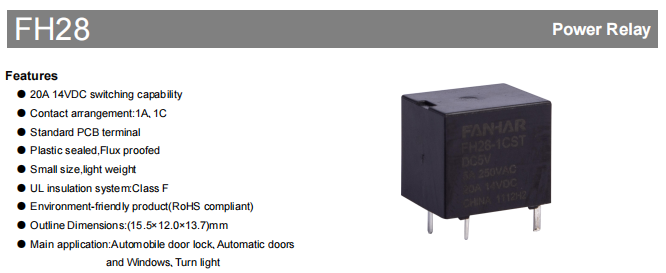

Geganti FH28 ialah geganti dipasang PCB berprestasi tinggi yang dikeluarkan oleh Zhejiang Fanhar Electronics Co., Ltd., bertujuan untuk elektronik automotif dan sistem kawalan automasi.  Geganti ini mempunyai binaan bertutup plastik, mempunyai kapasiti pensuisan 20A pada 14VDC, mempunyai dimensi padat 15.5 x 12.0 x 13.7 mm, berat kira-kira 6 gram, dan mematuhi peraturan alam sekitar RoHS.

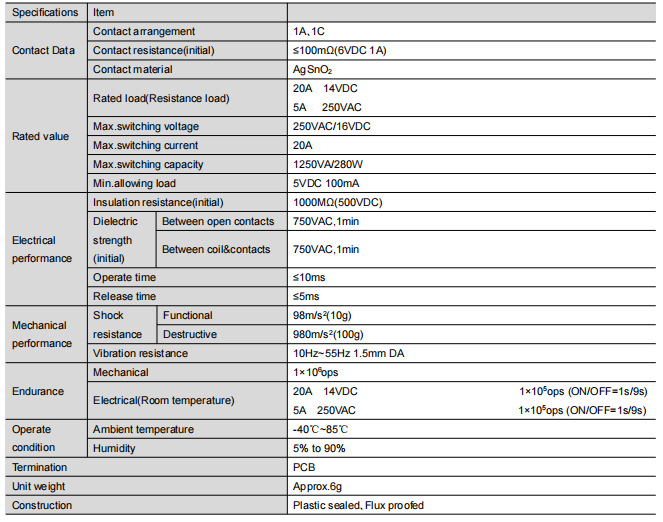

Prestasi Elektrik Cemerlang

Ciri-ciri Kenalan

Bahan sentuhan aloi khas digunakan, dan rintangan sentuhan awal dikawal ketat dalam 100mΩ (keadaan ujian 6VDC 1A).

Rintangan sentuhan rendah memastikan kehilangan penghantaran isyarat diminimumkan, terutamanya sesuai untuk sistem kawalan ketepatan.

Permukaan sentuhan dirawat khas untuk menghalang pengarkaan dan memanjangkan hayat perkhidmatan dengan berkesan.

Muatan kapasiti

Reka bentuk penilaian dwi: 20A/14V DC dan 5A/250V AC.

Kapasiti pensuisan maksimum sehingga 1250VA/280W untuk memenuhi kebanyakan keperluan elektronik automotif.

Beban minimum yang dibenarkan serendah 5VDC/100mA, menyesuaikan diri dengan senario penukaran isyarat kecil.

Ciri-ciri Penebat

Rintangan penebat awal sehingga 1000MΩ (voltan ujian 500VDC)

Voltan antara kenalan menahan 750VAC selama 1 minit tanpa kerosakan

Kelas penebat UL Kelas F untuk memastikan keselamatan dan kebolehpercayaan dalam persekitaran suhu tinggi.

Kelajuan tindak balas

Masa tindak balas pantas ≤ 10ms untuk masa sedutan dan ≤ 5ms untuk masa pelepasan.

Sangat sesuai untuk sistem elektronik automotif moden yang memerlukan pensuisan frekuensi tinggi.

Reka bentuk sistem elektromagnet yang dioptimumkan memastikan operasi yang konsisten

Struktur mekanikal yang lasak dan boleh dipercayai

Reka bentuk mekanikal produk mencerminkan kebijaksanaan kejuruteraan:

Pakej padat dengan dimensi 15.5 x 12.0 x 13.7mm dan kawalan berat 6g, sesuai untuk aplikasi terhad ruang

Rintangan getaran yang sangat baik, menahan kejutan 980m/s² (10g), menyesuaikan diri dengan persekitaran getaran seperti kereta

Prestasi stabil dalam persekitaran getaran, berfungsi dengan pasti dalam julat frekuensi 10Hz~55Hz dengan amplitud 1.5mm.

Proses pengedap plastik berkesan menghalang penembusan fluks dan meningkatkan kebolehpercayaan jangka panjang produk.

Pelbagai senario aplikasi

Geganti FH28 menunjukkan nilainya dalam banyak bidang:

Sistem elektronik automotif, sesuai untuk kawalan kunci pintu, sistem isyarat belok, tingkap kuasa.

Dalam bidang automasi perindustrian, ia sesuai untuk kawalan pintu automatik, peranti interlock keselamatan dan kedudukan utama yang lain.

Dalam bidang perkakas rumah, ia menyediakan pensuisan yang boleh dipercayai untuk kawalan rumah pintar dan sistem tirai automatik.

Dalam bidang instrumentasi, ia memainkan peranan penting sebagai komponen teras modul pensuisan isyarat.

Panduan Pemilihan Profesional

Titik pilihan untuk senario aplikasi yang berbeza:

Konfigurasi kenalan: 1A (biasanya terbuka) sesuai untuk litar pensuisan mudah, dan 1C (penukaran) sesuai untuk senario yang memerlukan fungsi pensuisan.

Kebolehsuaian alam sekitar: Kalis fluks untuk persekitaran yang bersih, Plastik dimeterai untuk gas menghakis.

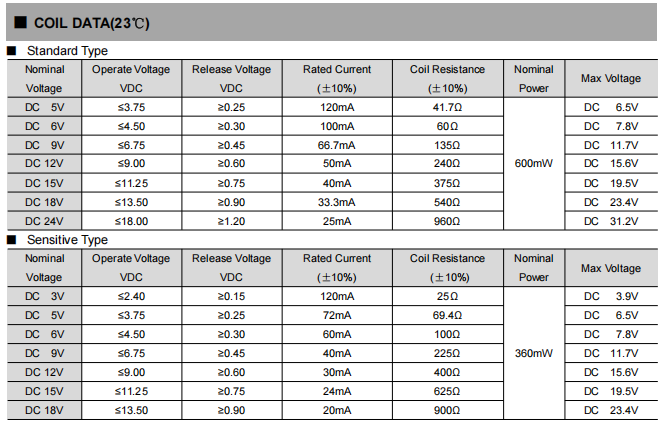

Cadangan pemadanan voltan: gegelung standard sesuai untuk voltan biasa, gegelung sensitif (jenis L) lebih sesuai untuk aplikasi voltan rendah.

Langkah berjaga-jaga pemasangan: Persekitaran getaran tinggi memerlukan perhatian khusus terhadap kaedah penetapan untuk memastikan sambungan yang boleh dipercayai.

Pengesahan kebolehpercayaan yang ketat

Produk telah menjalani ujian dan pengesahan yang ketat:

Ujian hayat beban: 100,000 operasi di bawah DC14V/20A, lebih 1 juta operasi di bawah AC250V/5A.

Ujian kebolehsuaian alam sekitar: -40℃~85℃ kitaran suhu, 90%RH persekitaran panas dan lembap pengesahan jangka panjang

Ujian kebolehpercayaan mekanikal: getaran 55Hz, impak 10g dan pengesahan keadaan keras yang lain.

Ujian ketahanan bahan: bahan sentuhan masih mengekalkan ciri sentuhan yang baik selepas penggunaan jangka panjang.

Cadangan aplikasi praktikal

Langkah berjaga-jaga dalam aplikasi kejuruteraan:

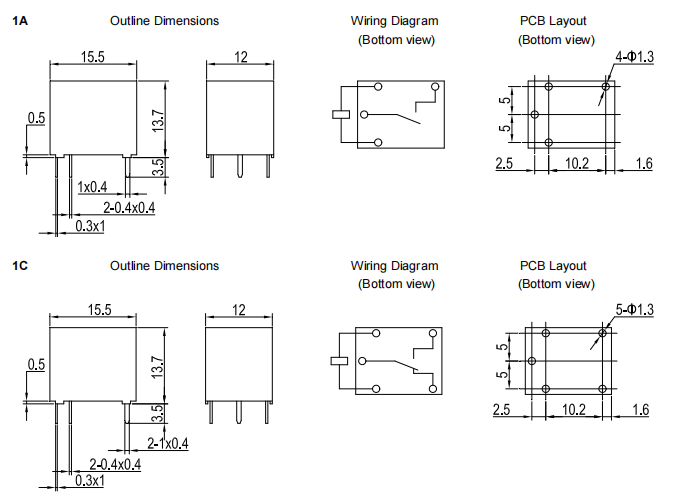

Patuhi dengan ketat lukisan dimensi semasa mereka bentuk PCB, memberi perhatian khusus kepada jarak pin 10.2mm.

Susun atur hendaklah dilakukan dengan kelegaan elektrik yang mencukupi, dengan mengambil kira keperluan untuk pelesapan haba untuk mengelakkan terlalu panas setempat.

Elakkan melebihi parameter undian maksimum, mengelakkan kejutan mekanikal dan jatuh.

Penyelenggaraan tetap untuk memeriksa keadaan sentuhan dan memastikan persekitaran kerja bersih.

Geganti FH28 menjadi pilihan penting untuk elektronik automotif dan kawalan industri kerana parameter prestasi profesional dan prestasi kualiti yang boleh dipercayai. Melalui inovasi berterusan, Zhejiang Fanhar Electronics menyediakan penyelesaian geganti yang boleh dipercayai kepada pasaran.
