Apakah Relay PCB? Bagaimanakah Relay PCB Berfungsi?

Pengenalan kepada Relay PCB

Definisi Geganti PCB

Geganti PCB, atau geganti papan litar bercetak, merujuk kepada peranti yang dipasang pada PCB. Ia adalah suis yang dikendalikan secara elektrik yang digunakan untuk mengawal litar kuasa tinggi dengan bantuan isyarat kuasa rendah. Geganti PCB digunakan dalam pelbagai sistem dan peranti elektronik berdasarkan saiz minimum, kebolehpercayaan dan kemudahan penggunaannya.

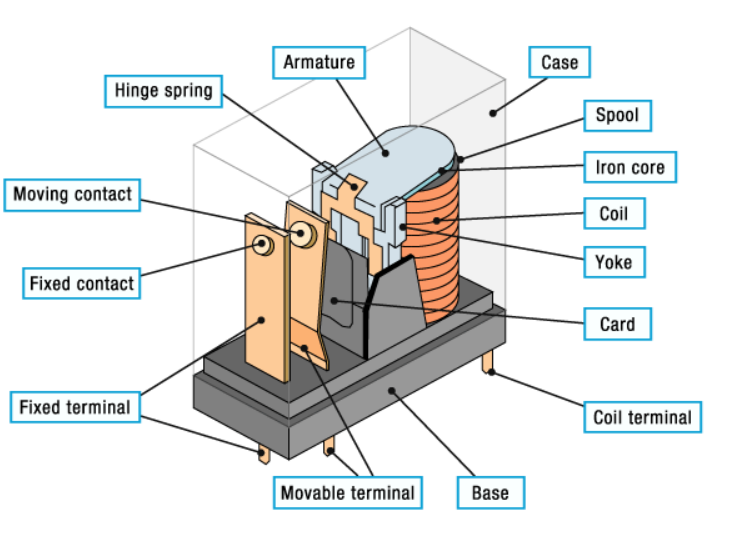

Komponen Geganti PCB

Komponen utama geganti PCB termasuk:

Gegelung: Gegelung menghasilkan medan magnet apabila arus elektrik melaluinya.

Angker: Angker: Ia adalah komponen bergerak yang tertarik kepada medan magnet yang dicipta oleh gegelung.

Kenalan: Kenalan ialah titik di mana sambungan elektrik dibuat atau putus.

Spring: Spring mengembalikan angker ke kedudukan asalnya apabila gegelung dinyahtenagakan.

Cara Geganti PCB Berfungsi

Prinsip Elektromagnet

Geganti PCB berfungsi berdasarkan prinsip elektromagnetisme. Fenomena medan magnet yang dijana apabila arus melalui gegelung didokumenkan dengan baik. Tindakan ini menarik angker, yang seterusnya bergerak untuk menyambung atau memutuskan litar pada kenalan.

Operasi Litar

Daya magnet daripada gegelung menarik angker ke bawah apabila geganti dikuasakan, menutup sesentuh dan membenarkan arus mengalir dalam litar yang berkaitan. Spring membuka sesentuh dan memutuskan aliran arus apabila gegelung dinyahkuasakan dengan mengembalikan angker ke kedudukan asal.

Menukar Logik

Geganti PCB juga boleh dibina untuk mempunyai konfigurasi pensuisan yang berbeza-beza, termasuk biasanya terbuka (NO) dan biasanya tertutup (NC). Dalam kes konfigurasi yang biasanya terbuka, sesentuh kekal terbuka apabila dinyahtenagakan dan ditutup apabila dihidupkan. Dalam konfigurasi yang biasanya tertutup, sesentuh ditutup sekiranya berlaku penyahtenagaan dan terbuka sekiranya berlaku tenaga.

Jenis-jenis Geganti PCB

Berdasarkan Prinsip Operasi

Geganti Elektromekanikal

Geganti elektromekanikal ialah jenis geganti PCB yang paling biasa. Ia terdiri daripada sesentuh, angker dan gegelung. Geganti jenis ini terkenal dengan kebolehpercayaan dan kapasiti untuk menguruskan voltan dan arus tinggi.

Geganti Keadaan Pepejal

Geganti keadaan pepejal (SSR) tidak mempunyai bahagian yang bergerak dan bergantung pada semikonduktor untuk mengawal aliran arus. Mereka menawarkan kelajuan pensuisan yang lebih pantas, jangka hayat yang lebih lama dan kebolehpercayaan yang lebih tinggi berbanding dengan geganti elektromekanikal.

Reed Relay

Geganti buluh terdiri daripada sepasang sesentuh feromagnetik (suis buluh) yang terbungkus dalam tiub kaca.  Ia didorong oleh medan magnet luaran dan diiktiraf untuk kadar pensuisan pantas dan rintangan penebat yang dipertingkatkan.

Geganti Hibrid

Geganti hibrid menggabungkan ciri-ciri kedua-dua geganti elektromekanikal dan keadaan pepejal. Mereka mempunyai kelebihan kapasiti pengendalian arus yang tinggi dan kelajuan pensuisan yang cepat.

Berdasarkan Tiang dan Balingan

SPDT

Berganti-ganti SPDT mempunyai tiang tunggal dengan dua posisi lontaran. Ia boleh menyambungkan satu terminal kepada salah satu daripada dua kedudukan konduktor. Satu set kenalan kekal tertutup manakala satu lagi kekal terbuka di dua keadaan geganti SPDT, dan sebaliknya.  Geganti SPDT sesuai untuk situasi di mana anda perlu bertukar antara dua litar berbeza.

SPST

Berganti-ganti SPST ialah satu tiang, berganti-ganti lontaran tunggal. Tiang mempunyai satu kedudukan lontaran dan hanya boleh mengawal satu litar. Geganti jenis ini sering digunakan untuk menghidupkan dan mematikan lampu dan gajet.

DPST

Geganti DPST ialah kutub berganda, geganti lontaran tunggal. Ia terdiri daripada dua litar lontaran tunggal bebas, setiap satunya mempunyai sesentuh tetap dan sesentuh boleh alih.  Ini menjadikan geganti berguna untuk aplikasi yang memerlukan kawalan segerak bagi berbilang litar kerana ia membolehkannya mengawal dua litar bebas sekaligus.

DPDT

Berganti-ganti DPDT ialah galah berganda, berganti-ganti balingan. Ia mempunyai dua balingan dan dua galah, jadi setiap galah boleh bersambung dengan dua balingan yang berbeza.  Ini membolehkan geganti mengurus lebih daripada satu litar dan melakukan tugas pensuisan yang lebih rumit, seperti menukar antara susun atur litar yang berbeza.  Geganti DPDT digunakan dalam banyak sistem elektrik yang berbeza, terutamanya apabila dua litar perlu ditukar pada masa yang sama.

Kelebihan Relay PCB

Kebolehpercayaan yang tinggi

Geganti PCB bertujuan untuk menawarkan operasi yang stabil untuk tempoh masa yang ketara. Ia dibina untuk berfungsi di bawah keadaan persekitaran yang berbeza dan digunakan dalam aplikasi penting di mana kebolehpercayaan adalah pertimbangan utama.

Saiz Padat

Geganti PCB juga datang dalam versi bersaiz kecil, yang menjadikannya sangat sesuai untuk aplikasi dalam sistem elektronik terhad ruang. Mereka boleh menjimatkan ruang papan kerana jejak mereka yang minimum.

Kawalan Tepat

Geganti PCB boleh mengawal litar elektrik dengan ketepatan. Ia boleh digerakkan menggunakan isyarat kawalan rendah dan menukar beban kuasa tinggi dengan ketepatan.

Jangka hayat yang panjang

Geganti PCB yang direka dengan baik dan digunakan boleh menikmati hayat perkhidmatan yang panjang. Mereka boleh mengekalkan banyak kitaran pensuisan dengan kehilangan kecekapan operasi yang minimum.

Aplikasi Relay PCB

Elektronik Automotif

Geganti PCB digunakan dalam pelbagai aplikasi dalam industri automotif untuk mengawal sistem yang berbeza seperti lampu depan, pengelap cermin depan dan pam bahan api. Mereka menawarkan penukaran dan perlindungan yang selamat kepada komponen utama ini.

Automasi Perindustrian

Geganti PCB digunakan dalam aplikasi industri untuk mengendalikan motor, solenoid, dan pelbagai penggerak.  Ia adalah penting untuk sistem automasi kerana ia menyediakan kawalan yang tepat dan penyegerakan proses.

Geganti PCB digunakan dalam beberapa peranti elektronik pengguna, termasuk penghawa dingin, mesin basuh dan peti sejuk.  Mereka bertindak untuk mengawal selia dan memperuntukkan kuasa kepada pelbagai operasi dalam peranti ini.

Telekomunikasi

Dalam industri telekomunikasi, geganti PCB digunakan untuk menukar dan mengarahkan isyarat dalam peralatan rangkaian. Mereka menyediakan sambungan selamat serta penghantaran isyarat yang berkesan.

Peralatan Rumah

Geganti PCB digunakan dalam kebanyakan perkakas rumah seperti ketuhar gelombang mikro, ketuhar dan pembuat kopi. Ia membolehkan kawalan komponen berfungsi, seperti unsur haba dan pemasa.

Panduan Pemilihan Geganti PCB

Spesifikasi Elektrik

Dalam memilih geganti PCB, spesifikasi elektrik seperti voltan kendalian, penarafan arus, dan kapasiti kuasa perlu dipertimbangkan. Ini perlu sepadan dengan keperluan aplikasi untuk membolehkan keadaan operasi yang optimum.

Spesifikasi Mekanikal

Parameter mekanikal termasuk rintangan sentuhan, rintangan penebat, dan kelajuan pensuisan perlu dinilai berhubung dengan keperluan khusus aplikasi.

Keprihatinan Alam Sekitar

Syarat-syarat operasi perlu diambil kira. Suhu, kelembapan dan tahap getaran boleh menjejaskan kebolehpercayaan dan hayat geganti. Adalah penting untuk menggunakan geganti yang sesuai untuk keadaan operasi persekitaran sekeliling.

Keperluan Permohonan

Keperluan khusus aplikasi, termasuk sifat beban yang dikawal dan kekerapan penukaran, akan menentukan proses pemilihan. Pelbagai jenis geganti mungkin lebih sesuai untuk aplikasi tertentu.

Kos dan Kebolehpercayaan

Adalah penting untuk mengimbangi kos berbanding kebolehpercayaan. Walaupun geganti kebolehpercayaan tinggi akan menelan kos yang lebih tinggi, ia boleh menjimatkan wang dalam jangka panjang dengan mengurangkan kos penyelenggaraan dan penggantian.

Kesimpulan

Kesimpulannya, geganti PCB adalah penting untuk mengawal litar kuasa menggunakan isyarat kuasa rendah. Mereka mempunyai jenis yang berbeza dan memberikan faedah seperti kebolehpercayaan dan saiz minimum, sekali gus digunakan dalam aplikasi automotif, perindustrian, elektronik pengguna dan telekomunikasi. Pengetahuan tentang prinsip dan jenisnya membantu dalam pemilihan geganti yang betul untuk aplikasi tertentu.
