FH19 Industrial Relay

Dalam bidang automasi industri, kawalan kuasa, dan reka bentuk peralatan padat, pengoptimuman dan kebolehpercayaan ruang adalah usaha berterusan. Relay siri FH19 dilahirkan untuk menangani keperluan teras ini. Sebagai geganti PCB ultra-nipis dengan ketebalan 5mm sahaja, ia berjaya menyepadukan prestasi tinggi, jangka hayat yang panjang dan keupayaan pelekap berketumpatan tinggi, menjadikannya pilihan yang ideal untuk jurutera dalam senario terhad ruang. Artikel ini akan meneroka ciri reka bentuk, faedah teknikal dan pelbagai aplikasi FH19, menawarkan pemilihan dan pengesyoran aplikasi yang menyeluruh.

Reka Bentuk Terobosan & Kelebihan Struktur

Struktur Fizikal Yang Sangat Padat

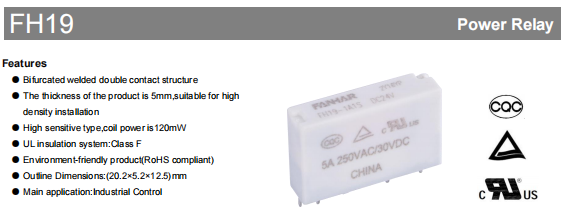

FH19 berukuran 20.2×5.2×12.5mm. Profilnya yang tipis — terutamanya ketebalan 5 mm — membolehkan susun atur menegak atau berketumpatan tinggi dalam konfigurasi sebelah menyebelah, yang menjimatkan ruang PCB dengan ketara. Aplikasi padat seperti papan induk kawalan industri, modul PLC, peranti komunikasi dan peralatan pintar adalah calon yang ideal untuk produk yang direka bentuk secara optimum ini.

Proses Kimpalan Dwi-Kenalan Inovatif

Ia menggunakan konfigurasi Hubungan Berganda Dikimpal Bercabang. Reka bentuk ini menggunakan dua titik sentuhan selari untuk mengagihkan arus, dengan itu mengurangkan rintangan sentuhan dan meningkatkan kebolehpercayaan dan kestabilan sentuhan dengan ketara. Walaupun satu titik sentuhan terjejas disebabkan oleh getaran mikro atau pencemaran, satu lagi memastikan kesinambungan litar, meningkatkan rintangan kegagalan dengan ketara dalam persekitaran industri yang keras.

Pemilihan Bahan Mesra Alam & Selamat

Pematuhan Alam Sekitar: Siri penuh mematuhi arahan RoHS, tidak menggunakan bahan berbahaya dan memenuhi trend pembuatan hijau global.

Bahan Sentuhan: Menggunakan aloi perak-nikel (AgNi). Ini mengekalkan kekonduksian cemerlang perak, manakala penggabungan nikel meningkatkan rintangan hakisan arka dan keteguhan mekanikal, seterusnya memanjangkan jangka hayat elektrik.

Sistem Penebat: Mempunyai sistem penebat UL Kelas F (155°C), memastikan prestasi pengasingan elektrik dan margin keselamatan walaupun dalam persekitaran suhu tinggi.

Analisis Mendalam Parameter Prestasi Teras

Prestasi Elektrik: Pensuisan Stabil, Boleh Dipercayai dan Berkuasa

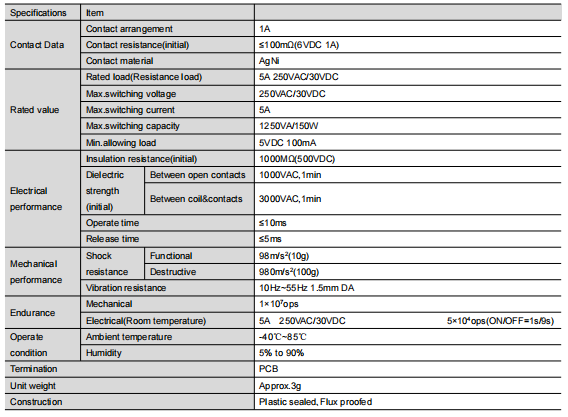

Beban Berkadar: 5A @ 250VAC / 30VDC

Maks. Kapasiti Pensuisan: 1250VA / 150W

Rintangan Sentuhan: ≤100mΩ (awal)

Rintangan Penebat: ≥1000MΩ (500VDC)

Kekuatan Dielektrik: 3000 VAC selama 1 minit (antara sesentuh terbuka dan antara gegelung dan sesentuh)

Masa Beroperasi/Lepas: ≤10ms / ≤5ms

Ketahanan Mekanikal & Persekitaran: Dibina untuk Persekitaran Perindustrian

Kehidupan Mekanikal: Mampu sehingga 10 juta operasi, sesuai untuk togol yang kerap.

Hayat Elektrik: Beban yang ditentukan menjamin prestasi yang boleh dipercayai (lihat "Keluk Daya Tahan" dalam lembaran data).

Kebolehsuaian Persekitaran: Julat suhu operasi -40°C hingga 85°C dan julat kelembapan 5% hingga 90%, sesuai untuk pelbagai iklim.

Rintangan Getaran & Hentakan: Rintangan getaran (10-55Hz) dan kejutan (980m/s²) yang sangat baik, sesuai untuk peralatan dengan getaran mekanikal seperti alatan mesin dan kenderaan.

Panduan Konfigurasi & Pemilihan Gegelung Fleksibel

FH19 mempunyai dua jenis kuasa gegelung. Ia juga mempunyai lapan voltan biasa. Ini memberikan pereka serba boleh yang ketara.

Nota Penting: Lembaran data menentukan ciri "Voltan Kendalikan" dan "Voltan Pelepasan" secara terperinci. Reka bentuk, bahan dan proses pembuatan FH19 mematuhi piawaian keselamatan yang ketat, seperti yang ditunjukkan oleh pensijilan. Pengguna boleh memasukkannya dengan selamat ke dalam aplikasi yang memerlukan pematuhan eksport atau kebolehpercayaan yang luar biasa.

Pemilihan Pakej: Memadankan Persekitaran Aplikasi Anda

FH19 menawarkan dua pilihan pakej utama untuk menangani cabaran alam sekitar yang berbeza:

Jenis Kalis Fluks:

Ciri: Menahan sisa yang menghakis lemah daripada pematerian.

Disyorkan untuk: Mengekalkan tetapan dalaman yang bersih, termasuk peralatan pusat data, kemudahan komunikasi dan instrumen makmal.

Jenis Plastik Tertutup:

Ciri: Struktur tertutup sepenuhnya menghalang habuk, lembapan dan gas menghakis (cth., H₂S, SO₂) daripada memasuki geganti.

Disyorkan untuk: Tapak industri, peralatan luar, persekitaran dengan gas kimia, seperti bengkel kilang, kabinet kawalan, sistem isyarat lalu lintas dan jentera pertanian.

Memilih pakej yang tidak sesuai boleh mengakibatkan kakisan dalaman, pengoksidaan sentuhan dan kegagalan pramatang.

Senario Aplikasi Biasa

Dengan memanfaatkan kelebihan komprehensifnya, FH19 cemerlang dalam bidang berikut:

Automasi Perindustrian: Modul PLC I/O, antara muka sensor, kawalan motor kecil.

Pengurusan Tenaga: Meter pintar, litar kawalan penyongsang fotovoltaik, dan modul kawalan stesen pengecasan.

Automasi Bangunan: Kawalan lampu pintar, kawalan sistem HVAC, sistem keselamatan.

Peralatan Komunikasi: Penghalaan isyarat dalam suis rangkaian, penghala, dan radas stesen pangkalan.

Perkakas Rumah & Elektronik Pengguna: Papan kawalan untuk peralatan mewah, hab rumah pintar.

Pensijilan Keselamatan & Jaminan Kualiti

FH19 telah memperoleh banyak pensijilan berprestij di seluruh dunia dan domestik, yang berfungsi sebagai pengesahan utama kualiti dan keselamatannya.

UL / C-UL (AS/Kanada): No. Fail E475405

TÜV (Jerman): No. Fail R 50565678

CQC (China): No. Sijil CQC22002370207

Pensijilan menunjukkan bahawa reka bentuk, bahan dan proses pembuatan FH19 mematuhi piawaian keselamatan yang ketat. Pengguna boleh memasukkannya dengan selamat ke dalam aplikasi yang memerlukan pematuhan eksport atau kebolehpercayaan yang luar biasa.

Pemilihan & Penggunaan Ringkasan Perkara Utama

Tentukan Beban: Kenal pasti jenis beban anda (resistif, induktif, lampu), arus dan voltan untuk memastikan ia berada dalam julat penarafan FH19.

Pilih Gegelung: Pilih varian Standard atau Kuasa Tinggi dan spesifikasi voltan yang sesuai mengikut voltan bekalan dan permintaan kuasa sistem anda.

Tentukan Pakej: Pilihan antara Flux Proofed atau Plastic Sealed hendaklah dibuat berdasarkan persekitaran aplikasi. Ini penting untuk memastikan kebolehpercayaan jangka panjang.

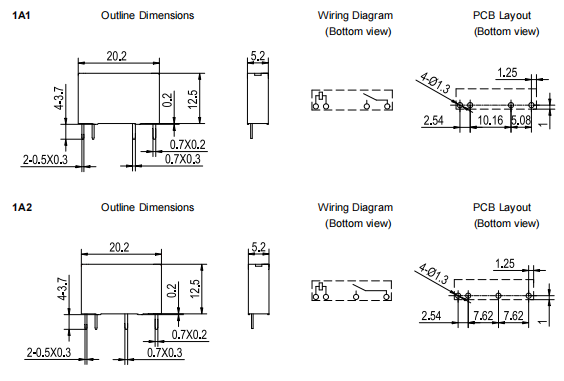

Sahkan Pinout: Rujuk gambar rajah jejak PCB (1A1 atau 1A2) untuk memastikan keserasian dengan susun atur papan litar anda.

Reka Litar Pemacu: Pastikan arus pemacu yang stabil dan mencukupi disediakan untuk gegelung geganti. Pertimbangkan untuk menggunakan diod flyback untuk melindungi peranti pemanduan.

Kesimpulan

FH19 ialah penyelesaian kejuruteraan yang direka untuk menangani cabaran yang ditimbulkan oleh reka bentuk elektronik moden, berketumpatan tinggi, dan boleh dipercayai tinggi.

Ia menyepadukan saiz padat, kebolehpercayaan dwi-kenalan, kebolehsuaian alam sekitar dan pensijilan yang meluas, menyediakan jurutera dengan sokongan komponen asas yang kukuh dan boleh dipercayai untuk inovasi dalam kawalan industri, pengurusan tenaga dan peranti pintar.

Apabila memilih geganti, melampaui perbandingan parameter mudah. Dari segi kebolehpercayaan sistem, kos kitaran hayat dan kesesuaian alam sekitar, FH19 sudah pasti pilihan pilihan dan layak untuk penilaian mendalam.
