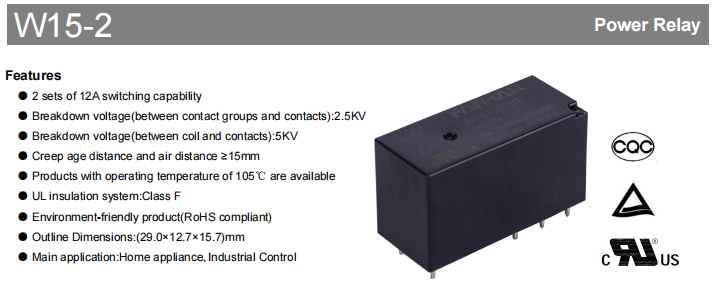

Geganti Kuasa W15-2

Siri W15-2 adalah berprestasi tinggi geganti kuasa bertujuan untuk digunakan dalam aplikasi kawalan beban sederhana hingga tinggi. Di tengah-tengahnya terletak keupayaan pensuisan bebas dwi-set, 12A, yang membolehkan dua litar dikawal dengan pasti, sama ada serentak atau secara individu. Ini menyediakan penyelesaian yang fleksibel untuk perkakas rumah, sistem kawalan industri, peralatan automasi dan sistem kuasa. Terima kasih kepada pengasingannya menahan voltan sehingga 5kV, julat suhu operasi yang dilanjutkan dari -40°C hingga 105°C dan reka bentuk eko yang mematuhi RoHS, ia menawarkan kebolehpercayaan yang tinggi dan hayat perkhidmatan yang panjang dalam persekitaran aplikasi yang pelbagai dan menuntut.

Kelebihan Teras

Siri W15-2 menggabungkan prestasi dan ketahanan yang luar biasa dalam dimensi kecilnya iaitu 29.0×12.7×15.7mm.

Kawalan Dwi Saluran Bebas: Siri W15-2 menggabungkan prestasi dan ketahanan yang luar biasa dalam dimensi kecilnya iaitu 29.0×12.7×15.7mm.

Pengasingan Elektrik Teguh: 5KV menahan voltan antara gegelung dan sesentuh dengan berkesan menyekat gangguan dan melindungi bahagian kawalan voltan rendah.

Kekasaran Alam Sekitar Unggul: Ditawarkan dalam versi suhu tinggi 105℃ dengan pilihan pengedap yang tahan habuk dan pencemaran, ia menahan habuk industri, lembapan dan gas menghakis (cth., H₂S, SO₂).

Pematuhan Alam Sekitar Global: Ia mematuhi sepenuhnya RoHS dan memenuhi piawaian pengeluaran hijau dan peraturan akses pasaran antarabangsa.

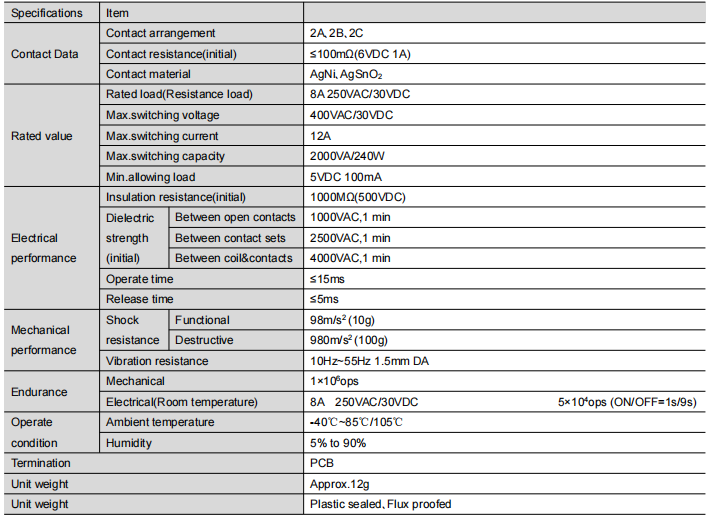

Spesifikasi Teknikal Terperinci

Sistem Hubungan: Fleksibel & Boleh Dipercayai

Pilihan Konfigurasi: Terdapat tiga jenis bentuk: 2A (biasa terbuka), 2B (biasa tertutup) dan 2C (pertukaran). Ini boleh digunakan untuk menampung keperluan kawalan yang pelbagai.

Sains Bahan:

Kenalan AgNi: Pilihan serba boleh yang menawarkan kekonduksian dan kestabilan hubungan.

Kenalan AgSnO₂: Sesuai untuk beban induktif seperti motor dan gegelung geganti, produk ini direka bentuk untuk beban yang mencabar dan ciri arka dan rintangan haus.

Prestasi Elektrik: Penarafan maksimum untuk beban ialah 8A pada 250VAC/30VDC, kapasiti pensuisan maksimum ialah 12A/400VAC, dan rintangan sentuhan awal ialah ≤100mΩ. Ini memastikan pengaliran kecekapan tinggi.

Penebat & Penghalang Keselamatan

Rintangan penebat ≥1000MΩ (pada 500VDC).

Kekuatan dielektrik yang menyeluruh: 1000VAC antara sesentuh terbuka, 2500VAC antara set sesentuh dan 4000VAC antara gegelung dan sesentuh, semuanya untuk tempoh satu minit.

Jarak rambat dan kelegaan ≥15mm, menyediakan pengasingan keselamatan yang boleh dipercayai tinggi.

Prestasi Mekanikal & Dinamik

Respons Pantas: Kawalan masa nyata hanya dijamin jika masa operasi tidak melebihi 15 ms dan masa keluaran tidak melebihi 5 ms.

Jangka Hayat Panjang: Jangka hayat mekanikal mencapai sehingga 1,000,000 operasi; daya tahan elektrik kekal berpanjangan di bawah beban terkadar.

Pembinaan Lasak: Ia menahan getaran (10–55 Hz, amplitud 1.5 mm) dan kejutan pemusnah sehingga 100 g, menjadikannya sesuai untuk keadaan yang teruk.

Keserasian Gegelung & Pemacu

Menampung 12 voltan biasa antara 3VDC hingga 110VDC, memudahkan penyepaduan lancar dengan PLC dan pengawal lazim.

Contoh Biasa: Varian 12VDC (Voltan kendalian ≤9.0VDC, rintangan gegelung 360Ω); Varian 24VDC (Voltan operasi ≤18.0VDC, rintangan gegelung 1440Ω), kedua-duanya mempamerkan penggunaan kuasa yang rendah kira-kira 400mW.

Konfigurasi Kebolehsuaian Alam Sekitar

Suhu: Versi standard: -40 ℃ hingga 85 ℃; Versi suhu tinggi: sehingga 105 ℃.

Kelembapan: 5% hingga 90% RH.

Pilihan Pengedap:

Jenis Kalis Fluks: Produk ini sesuai untuk persekitaran dalaman yang bersih, seperti yang terdapat dalam peranti elektronik dan komunikasi pengguna.

Jenis Dimeterai Plastik: Ini adalah wajib untuk persekitaran perindustrian dan luar yang terdapat gas menghakis atau pencemaran habuk.

Pensijilan Global, Jaminan Anda

Siri W15-2 memegang pensijilan antarabangsa utama yang merupakan pasport anda kepada pengedaran produk global.

Pensijilan UL/C-UL (E475405): Mengiktiraf penarafan beban 8A 250VAC/30VDC, menyokong beban motor dan lampu.

Pensijilan TUV (R 50332875): Meliputi semua konfigurasi sesentuh, memperakui beban 12A dan operasi suhu tinggi 105℃.

Pensijilan CQC China (CQC15002137649): Mematuhi keperluan Pensijilan Produk Wajib China.

Sistem Penebat: Bahan penebat UL Kelas F (155℃) menjamin prestasi yang konsisten di bawah keadaan suhu tinggi yang dilanjutkan.

Panduan Aplikasi & Pemilihan Biasa

Kawasan Aplikasi yang Luas:

Peralatan Rumah: Pemampat penghawa dingin, motor mesin basuh, kawalan perkakas dapur berkuasa tinggi.

Kawalan Perindustrian: Modul keluaran PLC, permulaan/berhenti motor, pensuisan pemanas.

Peralatan Automasi: Lengan robot, penghantar, kawalan talian pemasangan.

Pengurusan Tenaga: Pensuisan pemindahan UPS, kawalan penyongsang PV, kawalan litar cerucuk pengecasan EV.

Panduan Pemilihan Tepat:

Format Model: W15-2AST-XXX

Pecahan Kod:

Kenalan: 2A (NO), 2B (NC), 2C (CO)

Pengedap: Tiada (Kali Fluks), S (Kedap Plastik)

Bahan Sentuhan: Nil (AgNi), T (AgSnO₂)

Kod Khas: cth., G (Kenalan bersalut emas untuk isyarat mikro)

Voltan Gegelung: 3-110VDC pilihan

Nasihat Pemilihan: Pilih jenis pengedap dengan tegas berdasarkan penerangan kebolehsuaian alam sekitar dan kes penggunaan khusus anda.

Perkara Utama Pemasangan & Penggunaan

Pemasangan: Pemasangan pemalam PCB. Gambarajah pendawaian dan susun atur terperinci (pandangan bawah) disediakan. Toleransi susun atur PCB yang disyorkan: ±0.1mm.

Memateri: Untuk mengelakkan kerosakan terma pada kepungan tertutup, prosedur pematerian terkawal suhu dinasihatkan.

Nota Penggunaan:

Elakkan kesan mekanikal atau jatuh.

Tidak disyorkan untuk keadaan beban yang sangat rendah di bawah 5VDC 100mA.

Penyelenggaraan: Jangka hayat yang dijangka dicapai apabila beroperasi dalam keadaan tertentu. Menilai keadaan sentuhan dan tempoh operasi secara kerap membantu mengekalkan prestasi optimum.

Kesimpulan

Geganti Siri W15-2, termasuk kapasiti pensuisan dwi 12A, prestasi penebat, julat suhu yang luas, dan beberapa pensijilan antarabangsa, ialah komponen yang boleh dipercayai untuk pengasingan dan kawalan elektrik dalam aplikasi domestik dan industri. Ia memberikan prestasi yang boleh dipercayai dalam jangka panjang dalam aplikasi standard dan dalam persekitaran yang keras yang melibatkan suhu tinggi atau pencemaran.

Jika anda memerlukan sebarang maklumat teknikal tambahan, sampel atau bantuan dengan pesanan, sila hubungi.
