Rumah / Berita / Berita Industri / Relay Tenaga Baharu Siri W12T-50: Beban Tinggi, Penebat Tinggi, Pelbagai Spesifikasi, Direka untuk Peralatan Tenaga Baharu
Keupayaan Pensuisan Beban Tinggi untuk Memenuhi Keperluan Kawalan Hidup/Mati Peralatan Tenaga Baharu

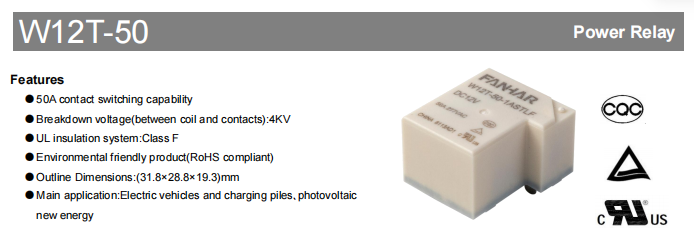

Dengan perkembangan pesat kenderaan elektrik, kemudahan pengecasan dan sistem penjanaan kuasa fotovoltaik, geganti menghadapi keperluan yang lebih tinggi untuk kebolehpercayaan pensuisan dan kestabilan jangka panjang dalam aplikasi voltan tinggi dan arus tinggi. The W12T-50 geganti tenaga baharu siri direka khusus untuk kawalan pensuisan litar dalam sektor tenaga baharu. Ia sesuai untuk pensuisan dan kawalan litar utama dalam kenderaan elektrik, cerucuk pengecasan, penyongsang fotovoltaik, dan peralatan yang serupa. Geganti ini mempunyai reka bentuk pelekap PCB padat dengan dimensi luaran 31.8×28.8×19.3 mm dan berat kira-kira 30 g. Ia tersedia dalam dua susunan sesentuh: 1A (satu Borang A, biasanya terbuka) dan 1C (satu Borang C, tukar ganti), membenarkan pemilihan fleksibel mengikut keperluan litar yang berbeza.
| Spesifikasi | item | |
|---|---|---|
| Data Hubungan | Susunan hubungan | 1A､1C |
| Rintangan sentuhan (awal) | 50mΩ(6VDC 1A) | |
| Bahan kenalan | AgSnO 2 | |
| Nilai dinilai | Beban berkadar (Beban rintangan) | NO: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Voltan pensuisan maksimum | 277VAC | |
| Arus pensuisan maks | 50A | |
| Kapasiti penukaran maks | 138 50VA | |
| Min.membenarkan beban | 5VDC 100mA |
Reka Bentuk Penebat Tinggi untuk Meningkatkan Keselamatan Operasi Sistem
Peralatan tenaga baharu beroperasi dalam keadaan voltan tinggi dalam tempoh yang lama, meletakkan permintaan yang ketat pada prestasi penebat geganti. W12T-50 menggunakan sistem penebat Kelas F UL. Voltan pecahan antara gegelung dan sesentuh ialah 2500 VAC untuk jenis standard dan sehingga 4000 VAC untuk jenis voltan tinggi. Kekuatan dielektrik antara sesentuh terbuka ialah 1500 VAC selama 1 minit, dan rintangan penebat awal ialah ≥1000 MΩ (diukur pada 500 VDC). Ciri reka bentuk ini membantu meningkatkan pengasingan elektrik dan memberikan perlindungan yang boleh dipercayai untuk operasi sistem yang selamat dan stabil.
| Prestasi elektrik | ||
|---|---|---|
| Rintangan penebat (awal) | 1000MΩ(500VDC) | |
| Kekuatan dielektrik (awal) | Antara kenalan terbuka | 1500VAC,1min |
| Antara gegelung&sentuhan | 2500VAC(Jenis Standard)/4000VAC,1min | |
| Masa beroperasi | ≤20ms | |
| Masa keluaran | ≤10ms | |
Stabil dan Boleh Dipercayai, Sesuai untuk Persekitaran Perindustrian yang Kompleks
Selain prestasi elektrik, W12T-50 juga menekankan kebolehpercayaan mekanikal dan kebolehsuaian persekitaran. Relay beroperasi secara stabil dalam julat suhu ambien -40°C hingga 85°C dan julat kelembapan 5% hingga 90%. Hayat mekanikalnya mencapai operasi 5×10⁶, memenuhi permintaan operasi kerap jangka panjang. Produk ini juga mempamerkan rintangan hentakan yang baik (kejutan berfungsi 98 m/s², kejutan pemusnah 980 m/s²) dan rintangan getaran (10 Hz~55 Hz, amplitud berganda 1.5 mm), menjadikannya sesuai untuk peralatan on-board dan sistem kawalan industri di mana kebolehpercayaan yang tinggi diperlukan.
| Prestasi mekanikal | Rintangan kejutan | Berfungsi | 98 m/s² |
| Memusnahkan | 980m/s2 | ||
| Rintangan getaran | 10Hz~55Hz 1.5mm DA | ||
| Persekitaran & Pemasangan | Suhu persekitaran | –40°C ~ 85°C | |
| Kelembapan | 5% ~ 90% | ||
| Penamatan | PCB | ||
| Berat badan | lebih kurang 30 g | ||
| Pembinaan | ≤Plastik dimeterai, kalis fluks | ||
Voltan Gegelung Berbilang dan Pilihan Penggunaan Kuasa untuk Menyesuaikan Sistem Kawalan Berbeza
Untuk menampung pelbagai litar kawalan, W12T-50 ditawarkan dalam dua versi penggunaan kuasa gegelung: jenis standard dan jenis sensitif. Jenis standard mempunyai penggunaan kuasa gegelung kira-kira 1.2 W dan tersedia dalam enam penilaian voltan DC: 5V, 6.5V, 12V, 24V, 48V dan 110V. Jenis sensitif menggunakan kira-kira 0.9 W dan meliputi julat voltan yang sama. Kedua-dua versi mempunyai pilihan voltan naik ≤75% daripada voltan terkadar dan voltan tercicir ≥10% daripada voltan terkadar. Masa operasi ialah ≤20 ms dan masa pelepasan ialah ≤10 ms. Reka bentuk gegelung bersatu memenuhi keperluan sistem kawalan yang berbeza dan membolehkan pemilihan fleksibel berdasarkan keupayaan pemacu.
Dua Jenis Perlindungan untuk Sesuai dengan Persekitaran Operasi Berbeza
W12T-50 boleh didapati dalam dua gaya penutup: plastik tertutup dan kalis fluks. Jenis plastik tertutup tertutup sepenuhnya, berkesan menghalang kemasukan gas berbahaya seperti H₂S, SO₂, NO₂, serta habuk. Ia disyorkan untuk persekitaran yang keras seperti tapak perindustrian dan cerucuk pengecas luar. Jenis kalis fluks hanya menghalang penembusan fluks semasa pematerian dan sesuai untuk peralatan dalaman yang bersih. Nasihat pemilihan: untuk persekitaran yang bersih, jenis kalis fluks disyorkan; untuk persekitaran yang tidak bersih (mengandungi H₂S, SO₂, NO₂, habuk, dan bahan pencemar lain), jenis plastik tertutup adalah pilihan yang diutamakan.
Reka Bentuk Padat untuk Penyepaduan Peralatan Mudah

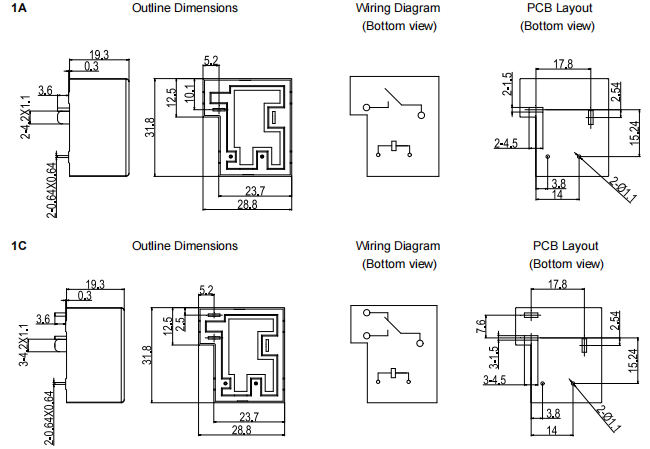

W12T-50 menggunakan reka bentuk platform padat bersatu dengan dimensi luaran 31.8×28.8×19.3 mm. Untuk dimensi tanpa had terima yang ditentukan: dimensi ≤1 mm mempunyai toleransi ±0.2 mm; dimensi >1 mm dan <5 mm mempunyai toleransi ±0.3 mm; dimensi ≥5 mm mempunyai toleransi ±0.5 mm. Untuk susun atur PCB, dimensi yang tidak ditentukan sentiasa ±0.1 mm. Dimensi pelekap standard dan susun atur pin memudahkan penyepaduan pantas dan naik taraf produk untuk pengeluar peralatan.
Kawasan Aplikasi Biasa
Dengan keupayaan pensuisan beban yang tinggi, prestasi penebat yang tinggi, dan reka bentuk platform yang matang, W12T-50 boleh digunakan secara meluas dalam bidang berikut:
Kenderaan elektrik : kawalan litar utama dalam sistem pengurusan bateri BMS
Mengecas timbunan : perlindungan hidup/mati pada terminal keluaran AC/DC
Tenaga baharu fotovoltaik : pensuisan litar dalam penyongsang dan kotak penggabung Dalam aplikasi ini, geganti menjalankan fungsi utama seperti kawalan kuasa, pensuisan litar utama dan pra kawalan caj, menyediakan penyelesaian kawalan semasa yang stabil dan boleh dipercayai untuk sistem.
Soalan Lazim
S1: Apakah kawasan aplikasi utama W12T geganti 50 siri?
Siri W12T-50 digunakan terutamanya untuk kawalan pensuisan litar dalam sektor tenaga baharu, termasuk kenderaan elektrik, cerucuk pengecasan, dan penyongsang fotovoltaik, di mana ia menjalankan fungsi pensuisan litar utama dan kawalan kuasa.
S2: Apakah keupayaan beban W12T 50?
Untuk sesentuh biasanya terbuka (NO) di bawah beban rintangan 277/250 VAC, arus undian tersedia dalam tiga tahap: 40A, 50A dan 60A. Sentuhan biasanya tertutup (NC) dinilai pada 20A. Voltan pensuisan maksimum ialah 277 VAC, arus pensuisan maksimum ialah 50A, dan kapasiti pensuisan maksimum ialah 13850 VA.
S3: Apakah prestasi penebat W12T 50 menyediakan?
Ia menggunakan sistem penebat Kelas F UL. Kekuatan dielektrik antara sesentuh terbuka ialah 1500 VAC/1min; antara gegelung dan sesentuh ialah 2500 VAC untuk jenis standard dan 4000 VAC untuk yang tinggi jenis voltan. Rintangan penebat awal ialah ≥1000 MΩ (pada 500 VDC).
S4: Apakah perbezaan antara jenis plastik tertutup dan kalis fluks, dan bagaimana untuk memilih?
Jenis plastik tertutup tertutup sepenuhnya dan boleh menahan gas menghakis (H₂S, SO₂, NO₂) dan habuk. Jenis kalis fluks hanya menghalang kemasukan fluks semasa pematerian. Untuk persekitaran yang bersih, jenis kalis fluks disyorkan; untuk persekitaran yang tidak bersih (mengandungi H₂S, SO₂, NO₂, habuk, dsb.), jenis plastik tertutup adalah disyorkan.
S5: Bolehkah jenis standard dan jenis sensitif ditukar ganti?
Mereka tidak boleh ditukar ganti secara langsung kerana rintangan gegelung dan penggunaan kuasa mereka berbeza. Jenis standard memerlukan arus pemacu yang lebih tinggi, manakala jenis sensitif memerlukan kurang. Apabila menggantikan, parameter pemacu gegelung mesti dikira semula berdasarkan keupayaan litar pemacu.
