FH66NE Siri Tinggi Semasa Geganti Tenaga Baharu | Geganti 100A & 160A untuk Penyongsang Suria dan Kawalan Perindustrian

Memdanangkan sistem tenaga boleh diperbaharui dan automasi industri terus berkembang ke arah ketumpatan kuasa yang lebih tinggi dan kecekapan yang lebih tinggi, Geganti Tenaga Baharu dijangka memberikan bukan sahaja prestasi pensuisan yang boleh dipercayai tetapi juga keupayaan membawa arus yang sangat baik, penebat elektrik yang tinggi dan kestabilan operasi jangka panjang.

Dibangunkan untuk memenuhi keperluan yang mendesak ini, Fanhar Relay Tenaga Baharu Arus Tinggi FH66NE direka khusus untuk penyongsang suria, litar pra-cas penyongsang dan peralatan kawalan industri. Siri ini pada masa ini termasuk dua model— FH66NE100 and FH66NE160 —menawarkan penarafan arus bawaan berterusan 100A dan 160A, masing-masing.

Kedua-dua model dibina pada platform yang sama, berkongsi dimensi keseluruhan yang sama, konfigurasi pelekap, pilihan gegelung dan prestasi penebat. Reka bentuk platform bersatu ini membolehkan pengeluar peralatan memilih penarafan semasa yang sesuai tanpa mereka bentuk semula struktur pemasangan, memudahkan pembangunan produk sambil meningkatkan keserasian platform untuk naik taraf masa hadapan.

Siri FH66NE telah berjaya diguna pakai dalam pengeluaran volum merentas berbilang tenaga boleh diperbaharui dan projek kawalan industri, menunjukkan kebolehpercayaannya dalam menuntut aplikasi pensuisan kuasa.

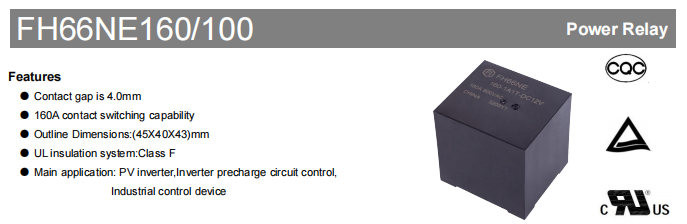

FH66NE 100/160

Reka Bentuk Penebat Tinggi untuk Keselamatan Elektrik yang Lebih Baik

Penebat elektrik adalah keperluan kritikal untuk peralatan tenaga boleh diperbaharui yang beroperasi di bawah keadaan voltan tinggi. Untuk memastikan pengasingan yang boleh dipercayai dan keselamatan operasi, Siri FH66NE menggabungkan reka bentuk penebat tinggi yang sesuai untuk menuntut aplikasi kawalan kuasa.

Ciri-ciri geganti a Jurang sentuhan 4.0 mm , kekuatan dielektrik daripada 2500 VAC antara kenalan terbuka , dan 5000 VAC antara gegelung dan sesentuh . Di samping itu, geganti menyediakan rintangan penebat awal 1000 MΩ pada 500 VDC dan menerima pakai Kelas F penebat, membantu meningkatkan pengasingan elektrik dan kebolehpercayaan sistem semasa operasi jangka panjang.

Ciri-ciri elektrik ini membolehkan Siri FH66NE memenuhi keperluan penebat penyongsang suria, litar pra-cas penyongsang dan sistem kawalan industri, memberikan perlindungan yang boleh dipercayai untuk aplikasi pensuisan kuasa voltan tinggi.

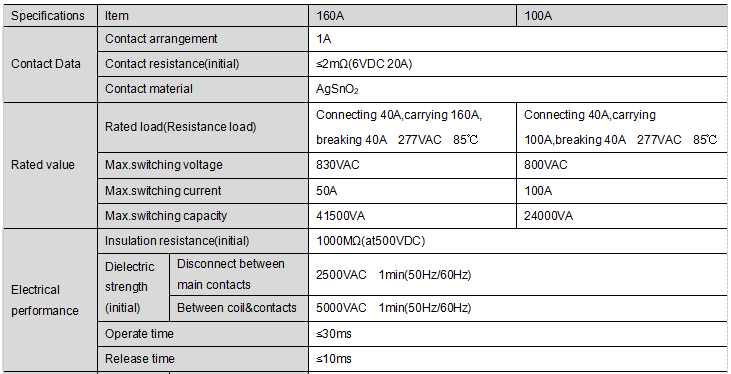

FH66NE 100/160 performance data

Prestasi Boleh Dipercayai dalam Persekitaran Perindustrian yang Menuntut

Selain prestasi elektriknya, Siri FH66NE direka untuk memberikan kebolehpercayaan jangka panjang di bawah keadaan operasi yang mencabar. Geganti sesuai untuk aplikasi yang memerlukan prestasi yang stabil, walaupun dalam persekitaran yang tertakluk kepada variasi suhu, getaran dan tekanan mekanikal.

Siri FH66NE beroperasi pada julat suhu ambien yang luas -40°C hingga 85°C , menjadikannya sesuai untuk sistem tenaga boleh diperbaharui dan peralatan perindustrian yang digunakan dalam pelbagai iklim. Ia juga menawarkan a hayat mekanikal sehingga 1,000,000 operasi dan an hayat elektrik sebanyak 30,000 operasi di bawah keadaan ujian tertentu (40A ON / 40A OFF, 277VAC rintangan beban), memastikan prestasi yang boleh dipercayai sepanjang hayat perkhidmatan produk.

Untuk meningkatkan lagi ketahanan, geganti direka untuk menahan getaran dan kejutan mekanikal yang biasa ditemui dalam aplikasi industri. Ciri-ciri ini menjadikan Siri FH66NE pilihan yang boleh dipercayai untuk peralatan yang memerlukan pensuisan kuasa yang stabil dan berterusan sepanjang tempoh operasi yang panjang.

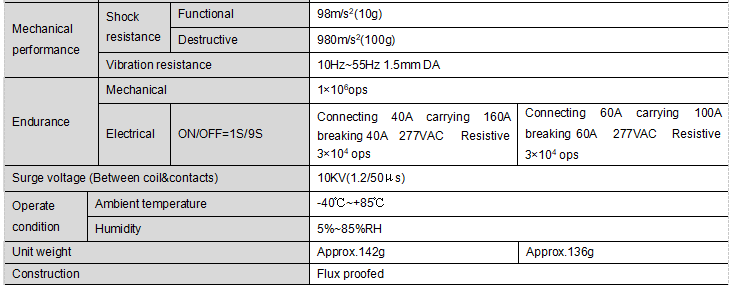

FH66NE 100/160 Mechanical Life & Environmental Performance

Pilihan Voltan Gegelung Berbilang untuk Reka Bentuk Sistem Fleksibel

Sistem kawalan yang berbeza memerlukan konfigurasi voltan gegelung yang berbeza. Untuk memudahkan penyepaduan sistem, Siri FH66NE tersedia dengan berbilang pilihan voltan gegelung DC, termasuk 6VDC, 9VDC, 12VDC, 24VDC dan 48VDC.

Setiap pilihan gegelung direka dengan penggunaan kuasa berkadar 3.2W, membolehkan jurutera memilih voltan kawalan yang paling sesuai tanpa menukar platform geganti. Reka bentuk gegelung piawai bukan sahaja meningkatkan keserasian dengan pelbagai litar kawalan tetapi juga memudahkan pembangunan produk untuk pengeluar menggunakan platform voltan berbilang.

Dengan struktur geganti biasa merentasi semua pilihan gegelung, Siri FH66NE membantu mengurangkan kerumitan reka bentuk sambil menyokong konfigurasi sistem yang fleksibel.

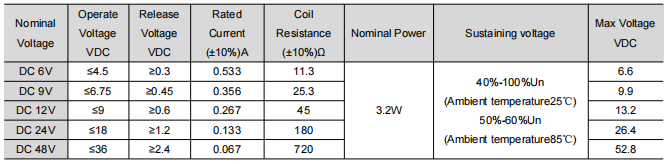

FH66NE 100/160 Coil Specification

Reka Bentuk Platform Padat untuk Peningkatan Produk yang Lebih Mudah

FH66NE100 dan FH66NE160 berkongsi reka bentuk platform yang sama, menjadikannya lebih mudah bagi pengeluar untuk membangunkan keluarga produk dengan penilaian semasa yang berbeza.

Kedua-dua model menampilkan dimensi luaran yang sama iaitu 45 × 40 × 43 mm, bersama-sama dengan konfigurasi pelekap yang sama, susun atur terminal, prestasi penebat dan spesifikasi gegelung yang tersedia. Perbezaan utama antara kedua-dua model adalah keupayaan arus bawaan berterusan mereka.

Platform biasa ini membolehkan pengeluar peralatan menaik taraf daripada 100A kepada 160A tanpa mereka bentuk semula susun atur PCB atau pemasangan mekanikal. Akibatnya, kitaran pembangunan boleh dipendekkan, kos kejuruteraan dikurangkan dan penyeragaman produk dipertingkatkan.

Bagi pengeluar yang mencari penyelesaian berskala merentasi pelbagai penarafan kuasa, Siri FH66NE menyediakan platform yang cekap dan praktikal.

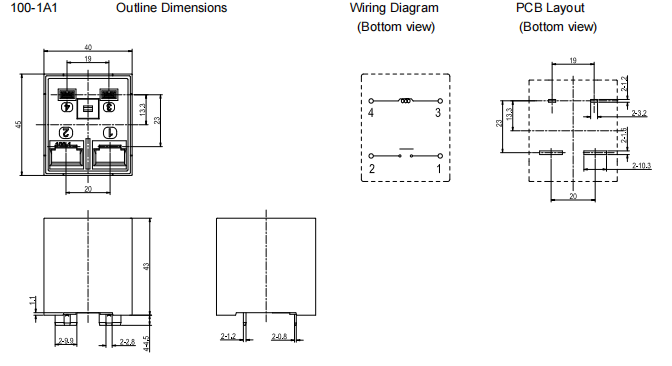

fh66ne-100 Outline Dimension

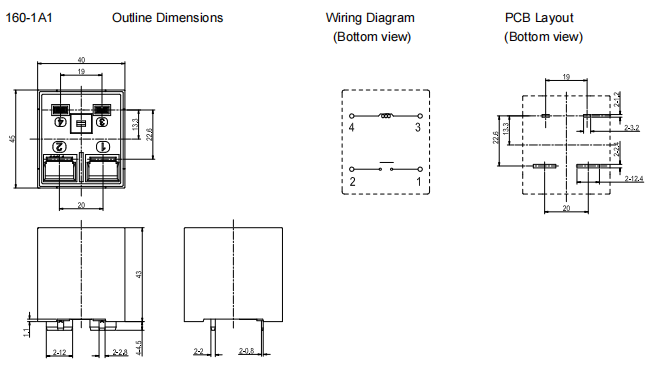

fh66ne-160 Outline Dimension

Aplikasi Biasa

Direka untuk aplikasi pensuisan kuasa arus tinggi, Siri FH66NE digunakan secara meluas dalam tenaga boleh diperbaharui dan sistem kawalan industri di mana prestasi pensuisan yang boleh dipercayai dan keupayaan membawa arus tinggi diperlukan.

Aplikasi biasa termasuk:

Dalam sistem ini, geganti biasanya digunakan untuk pensuisan kuasa utama, kawalan litar pra-cas dan fungsi pensuisan arus tinggi yang lain, membantu meningkatkan kebolehpercayaan sistem dan keselamatan operasi.

Terima kasih kepada prestasi penebat yang tinggi, reka bentuk platform padat dan julat suhu operasi yang luas, Siri FH66NE sangat sesuai untuk menuntut aplikasi kawalan kuasa dalam tenaga moden dan peralatan perindustrian.

Cara Memilih FH66NE100 atau FH66NE160

Memandangkan FH66NE100 dan FH66NE160 dibangunkan pada platform yang sama, pemilihan model yang sesuai terutamanya bergantung pada arus bawaan berterusan yang diperlukan bagi aplikasi.

FH66NE100 disyorkan untuk sistem yang memerlukan arus bawaan berterusan sehingga 100A, menjadikannya sesuai untuk penyongsang fotovoltaik standard dan peralatan kawalan industri.

Untuk aplikasi yang memerlukan kapasiti arus yang lebih tinggi, seperti penyongsang suria berkuasa tinggi dan sistem storan tenaga, FH66NE160 menyediakan peningkatan arus bawaan berterusan sebanyak 160A sambil mengekalkan dimensi pemasangan dan antara muka elektrik yang sama.

Oleh kerana kedua-dua model berkongsi platform mekanikal yang sama, pengeluar boleh meningkatkan prestasi produk dengan mudah tanpa mereka bentuk semula struktur peralatan. Konsistensi platform ini memudahkan pembangunan produk, memendekkan kitaran reka bentuk dan menyokong pengembangan produk masa hadapan.

Soalan lazim

S1: Apakah Geganti Tenaga Baharu Arus Tinggi FH66NE?

Siri FH66NE ialah Geganti Tenaga Baharu elektromagnet arus tinggi yang dibangunkan oleh Fanhar Electronics untuk tenaga boleh diperbaharui dan aplikasi kawalan industri. Siri ini pada masa ini termasuk FH66NE100 dan FH66NE160, menyediakan pilihan arus bawaan berterusan 100A dan 160A sambil mengekalkan reka bentuk platform yang sama. Ia direka terutamanya untuk penyongsang suria, litar pra-cas penyongsang dan peralatan kawalan industri.

S2: Apakah konfigurasi kenalan yang digunakan oleh Siri FH66NE?

Siri FH66NE mempunyai konfigurasi sentuhan 1 Borang A (SPST-NO) dengan bahan sentuhan AgSnO₂. Geganti menyediakan keupayaan pensuisan berkadar 40A, menjadikannya sesuai untuk aplikasi kawalan kuasa yang memerlukan prestasi pensuisan yang boleh dipercayai.

S3: Apakah penarafan hayat mekanikal dan elektrik?

Di bawah syarat ujian yang ditetapkan, Siri FH66NE menyediakan:

Hayat mekanikal: Sehingga 1,000,000 operasi
Hayat elektrik: Sehingga 30,000 operasi (40A HIDUP / 40A MATI, beban rintangan 277VAC)

Penarafan ini menunjukkan keupayaan geganti untuk memberikan prestasi jangka panjang yang boleh dipercayai dalam menuntut aplikasi kawalan kuasa.

S4: Bolehkah FH66NE100 dan FH66NE160 digantikan secara langsung?

Memandangkan kedua-dua model berkongsi platform mekanikal yang sama, dimensi pemasangan, susun atur terminal dan spesifikasi gegelung, pemilihan harus berdasarkan terutamanya pada arus bawaan berterusan yang diperlukan.

Untuk aplikasi yang memerlukan kapasiti arus yang lebih tinggi, FH66NE160 ialah pilihan yang disyorkan. Untuk sistem yang direka sekitar penarafan semasa 100A, FH66NE100 menyediakan penyelesaian yang sesuai.

S5: Apakah pensijilan yang ada pada Siri FH66NE?

Mengikut spesifikasi produk, Siri FH66NE telah memperoleh pensijilan UL/cUL, TÜV dan CQC.

Pensijilan ini menunjukkan bahawa geganti memenuhi keperluan keselamatan yang diiktiraf dan sesuai untuk kawalan kuasa industri dan aplikasi tenaga boleh diperbaharui yang memerlukan kelulusan yang diterima di peringkat antarabangsa.
