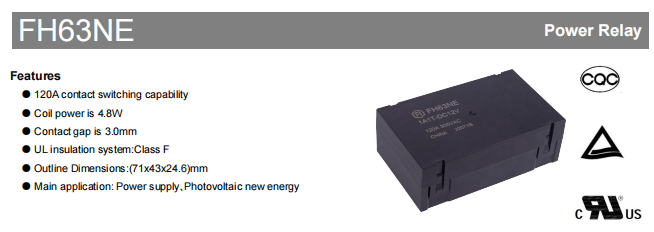

FH63NE 120A Geganti Tenaga Baharu Arus Tinggi – Direka untuk Penyimpanan Tenaga Fotovoltaik dan Bekalan Kuasa Perindustrian

The FH63NE ialah prestasi tinggi, arus tinggi geganti tenaga baharu dibangunkan oleh FANHAR untuk sistem bekalan tenaga dan tenaga baharu fotovoltaik (PV). Ia mempunyai keupayaan pensuisan sesentuh 120A, dimensi 71mm × 43mm × 24.6mm, sistem penebat UL Kelas F, dan jurang sesentuh 3.0mm. Dengan prestasi elektrik yang cemerlang, reka bentuk keselamatan yang teguh dan pensijilan antarabangsa yang komprehensif, FH63NE telah menjadi pilihan ideal untuk aplikasi yang menuntut seperti penyongsang PV, sistem penyimpanan tenaga dan bekalan kuasa industri.

Berlatarbelakangkan pertumbuhan pesat dalam industri tenaga baharu, kapasiti terpasang penyongsang PV dan sistem penukaran kuasa (PCS) telah meningkat dengan ketara, mendorong permintaan untuk memadankan geganti tenaga baharu. Sebagai komponen pensuisan elektronik utama dalam cerucuk pengecasan EV, penyongsang PV dan sistem storan tenaga, geganti AC tenaga baharu mesti memenuhi keperluan ketat untuk voltan tinggi, arus tinggi, kekuatan penebat tinggi dan hayat elektrik yang panjang. FH63NE telah dibangunkan dengan tepat sebagai tindak balas kepada aliran industri ini, dengan berkesan menangani keperluan pasaran yang mendesak untuk geganti arus tinggi dan kebolehpercayaan tinggi.

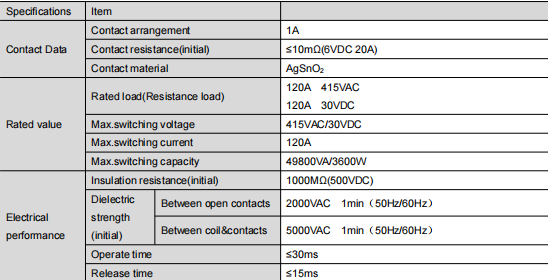

Spesifikasi Elektrik Utama: Kapasiti Beban, Tindak Balas, Penebat & Bahan Sentuhan

Kapasiti Beban Tinggi

FH63NE dinilai untuk 120A 415VAC (beban rintangan) dan 120A 30VDC. Voltan pensuisan maksimum ialah 415VAC/30VDC, dan kapasiti pensuisan maksimum mencapai 49800VA (AC) atau 3600W (DC). Keupayaan beban yang teguh ini membolehkannya mengendalikan operasi pensuisan arus tinggi yang kerap dalam sistem tenaga baharu.

Respons Pantas dan Umur Panjang

The geganti mempunyai masa operasi ≤30ms dan masa keluaran ≤15ms untuk tindak balas pantas. Ketahanan mekanikal ialah operasi 1×10⁶. Hayat elektrik juga mencapai operasi 1×10⁶ di bawah suhu ambien 85℃ dengan beban rintangan 120A 415VAC (HIDUP/MATI = 1s/9s). Ketahanan ini sangat baik di kalangan geganti arus tinggi yang serupa dan memenuhi keperluan kestabilan jangka panjang sistem PV.

Penebat Unggul dan Kekuatan Dielektrik

FH63NE menawarkan prestasi penebat yang luar biasa: rintangan penebat awal ialah 1000MΩ (diuji pada 500VDC). Kekuatan dielektrik ialah 2000VAC/1min antara sesentuh terbuka dan 5000VAC/1min antara gegelung dan sesentuh. Keupayaan menahan voltan lonjakan ialah 10kV (1.2/50μs), dan arus lonjakan boleh menahan 400A pada 350VDC selama 4ms. Spesifikasi ini memastikan operasi yang selamat dalam keadaan yang teruk seperti turun naik grid dan sambaran petir.

Bahan Hubungan Lanjutan

FH63NE menggunakan bahan sentuhan AgSnO₂ (oksida timah perak). Komposit AgSnO₂, dengan kekonduksian yang sangat baik, rintangan hakisan arka, dan keramahan alam sekitar, telah menjadi pengganti ideal untuk AgCdO toksik dan digunakan secara meluas dalam infrastruktur pengecasan EV dan aplikasi lain. Oksida timah perak kini merupakan bahan sentuhan voltan rendah yang paling mesra alam untuk menggantikan kadmium oksida perak toksik, menawarkan rintangan anti-kimpalan dan hakisan arka yang sangat baik. Pilihan bahan ini memastikan kebolehpercayaan sentuhan dan jangka hayat yang panjang di bawah penukaran arus tinggi yang kerap.

Spesifikasi Gegelung dan Reka Bentuk Cekap Tenaga

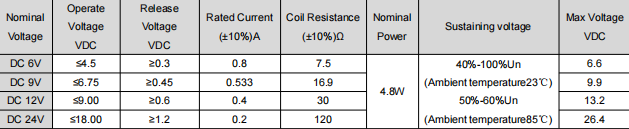

FH63NE tersedia dalam empat pilihan voltan gegelung: DC 6V, 9V, 12V dan 24V. Penggunaan kuasa gegelung hanya 4.8W pada suhu ambien 23℃. Parameter terperinci adalah seperti berikut:

Petua Pemilihan:

Voltan terkadar gegelung harus sepadan dengan bekalan sistem kawalan, dengan mengambil kira turun naik kuasa.

Untuk mengurangkan pemanasan gegelung, gunakan fungsi voltan pegangan (40%~100% Un), tetapi pastikan voltan pegangan tidak lebih rendah daripada voltan kendalian dan tidak melebihi voltan berterusan maksimum.

Rintangan gegelung meningkat pada 85 ℃, dan voltan kendalian akan berubah dengan sewajarnya; membenarkan margin yang mencukupi dalam aplikasi praktikal.

Kelulusan dan Pematuhan Keselamatan

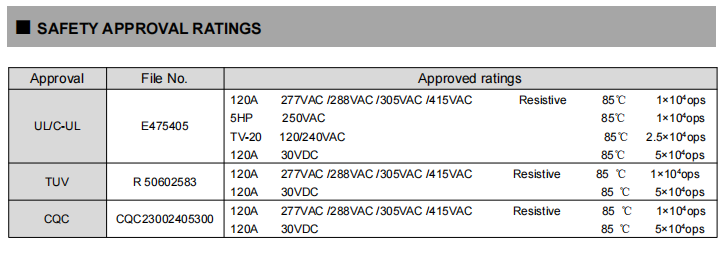

FH63NE telah memperoleh tiga pensijilan antarabangsa utama: UL, TUV dan CQC, meliputi pelbagai jenis beban seperti yang diperincikan di bawah:

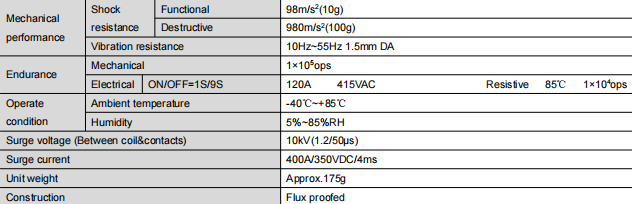

Kebolehsuaian Persekitaran dan Prestasi Mekanikal

FH63NE beroperasi pada julat suhu ambien -40 ℃ hingga 85 ℃ dan julat kelembapan 5% hingga 85% RH. Dengan bahan penebat UL Kelas F, ia memastikan operasi yang stabil walaupun pada suhu tinggi. Rintangan getaran: 10Hz~55Hz, amplitud 1.5mm; rintangan hentakan: berfungsi 98m/s² (10g), merosakkan 980m/s² (100g).

Produk ini mempunyai pembinaan kalis fluks, sesuai untuk pematerian gelombang PCB. Suhu pematerian yang disyorkan ialah 260℃±5℃ selama 3–5 saat. Berat unit adalah kira-kira 175g, dengan reka bentuk yang padat untuk penyepaduan sistem yang mudah.

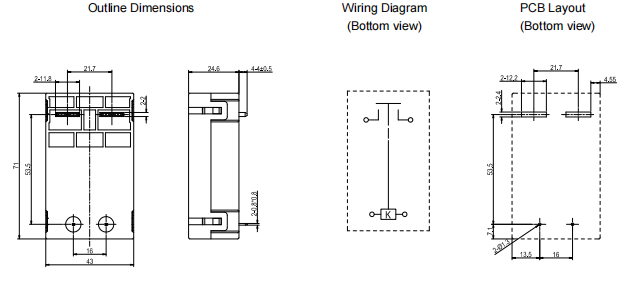

Dimensi dan Nota Pemasangan

Dimensi garis besar: 71×43×24.6 mm (L×W×H).

Jarak pin dan susun atur PCB: Untuk dimensi tanpa had terima yang ditetapkan, toleransi ≤1mm ±0.2mm, toleransi 1mm~5mm ±0.3mm, toleransi ≥5mm ±0.5mm; Toleransi susun atur PCB yang tidak ditentukan sentiasa ±0.1mm.

Memateri: Terminal beban tembaga – suhu pematerian yang disyorkan 260℃±5℃, masa 3–5 saat; elakkan suhu tinggi yang berpanjangan untuk mengelakkan kerosakan pada gegelung atau sesentuh.

Perlindungan: Struktur kalis fluks, tahan terhadap pencemaran fluks pematerian gelombang, tetapi tidak boleh direndam dalam pelarut pembersih.

Pengendalian: Elakkan jatuh atau kesan luaran untuk mengelakkan ubah bentuk sentuhan atau sisihan parameter.

Senario Aplikasi Biasa

Dengan keupayaan pensuisan arus tinggi 120A dan kebolehpercayaan yang tinggi, FH63NE digunakan terutamanya dalam:

Tenaga baharu fotovoltaik : Menyokong rentetan PV dan kawalan gelung arus tinggi, sesuai untuk pemotongan keselamatan sisi AC dalam sistem tenaga suria.

Bekalan Kuasa : Pensuisan beban untuk bekalan kuasa industri dan sistem UPS.

Buasir Pengecasan EV : Kawalan hidup/mati semasa untuk peralatan mengecas kenderaan elektrik.

Julat suhu operasi yang luas dan reka bentuk tahan penebat dan voltan yang sangat baik menjadikannya sangat sesuai untuk persekitaran luar dan perindustrian yang keras.
