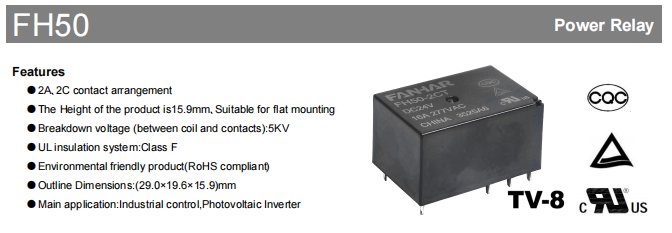

FH50 Industrial Relay

Dalam alam automasi perindustrian dan tenaga boleh diperbaharui semasa yang berubah pantas, keperluan untuk komponen sistem asas—geganti—telah melepasi peranan asas "mengaktifkan dan menyahaktifkan litar." Mereka kini mesti menahan persekitaran yang lebih keras, mengendalikan beban kuasa yang lebih tinggi, memastikan jangka hayat yang panjang, dan mematuhi peraturan alam sekitar global yang ketat. Hari ini, kami menyediakan analisis mendalam bagi FH50 High-Power Relay, peranti berprestasi tinggi 16A yang direka khusus untuk aplikasi yang menuntut seperti kawalan industri dan penyongsang fotovoltaik.

Kelebihan Teras

FH50 mewakili lebih daripada sekadar geganti; ia adalah komitmen yang kukuh terhadap kestabilan sistem. Kekuatan terasnya jelas dalam aspek berikut:

Reka Bentuk Ketumpatan Tinggi, Pemasangan Fleksibel

Dengan dimensi padat hanya 29.0mm (L) x 19.6mm (W) x 15.9mm (H), jejaknya yang kecil menjadikannya sangat sesuai untuk pemasangan rata. Ini menjimatkan ruang PCB yang berharga dengan berkesan, selaras dengan trend moden ke arah pengecilan dan reka bentuk berketumpatan tinggi dalam peralatan perindustrian. Pembinaannya yang ringan, kira-kira 16.5g, juga memudahkan pemasangan dan pengeluaran automatik.

Pengasingan dan Keselamatan Elektrik

Voltan Tahan Ultra Tinggi: Kekuatan dielektrik antara gegelung dan sesentuh mencapai 5000VAC yang menakjubkan. Ini memastikan pengasingan elektrik yang kuat untuk sistem, dengan itu melindungi litar kawalan voltan rendah daripada ralat pada bahagian voltan tinggi—ciri penting dalam aplikasi voltan tinggi seperti penyongsang fotovoltan.

Penarafan Penebat: Rintangan penebat awal mencapai 1000MΩ (pada 500VDC), memastikan arus bocor yang boleh diabaikan.

Sistem Penebat Kelas F UL: Ini menunjukkan bahawa bahan penebat boleh menahan suhu sehingga 155°C, memberikan margin keselamatan yang besar dan kebolehpercayaan yang lebih baik.

Keupayaan Pengendalian Beban Berkuasa

Beban Dinilai 16A: Ia boleh mengendalikan beban rintangan 16A dengan mudah pada 277VAC, dengan kuasa pensuisan maksimum sehingga 4432VA. Ini mencukupi untuk mengendalikan pelbagai jentera industri, motor, pemanas, dan peranti selanjutnya.

Kenalan Berkualiti Tinggi: Menggunakan bahan sentuhan AgSnO2 (Silver Tin Oxide) yang mampan terhadap alam sekitar. Berbanding dengan AgCdO tradisional, AgSnO2 menawarkan rintangan kepada kimpalan dan hakisan arka, yang membawa kepada prestasi luar biasa dalam aplikasi arus tinggi, arus masuk tinggi dan memanjangkan jangka hayat elektrik dengan ketara.

Keupayaan Beban Minimum: Menyokong beban minimum hingga 5VDC 100mA, membenarkan penggunaannya dalam beberapa senario penukaran isyarat, sekali gus meningkatkan fleksibilitinya.

Respons Pantas dan Kekukuhan Tinggi

Operasi Pantas: Masa operasi ≤10ms, masa keluaran ≤5ms, memenuhi keperluan untuk tindak balas pantas dalam sistem kawalan industri.

Kebolehsuaian Alam Sekitar yang Luas: Julat suhu operasi menjangkau -40°C hingga 85°C, dengan julat kelembapan 5% hingga 85%. Ia berfungsi dengan pasti dalam kedua-dua suhu sejuk dan panas yang melampau.

Prestasi Mekanikal Cemerlang: Mempamerkan rintangan hentakan 10g (beroperasi) dan 100g (malapetaka), sebagai tambahan kepada rintangan getaran 10Hz hingga 55Hz, 1.5mm DA. Ini menjamin kefungsian yang boleh dipercayai dalam tetapan industri yang terdedah kepada getaran dan kesan mekanikal.

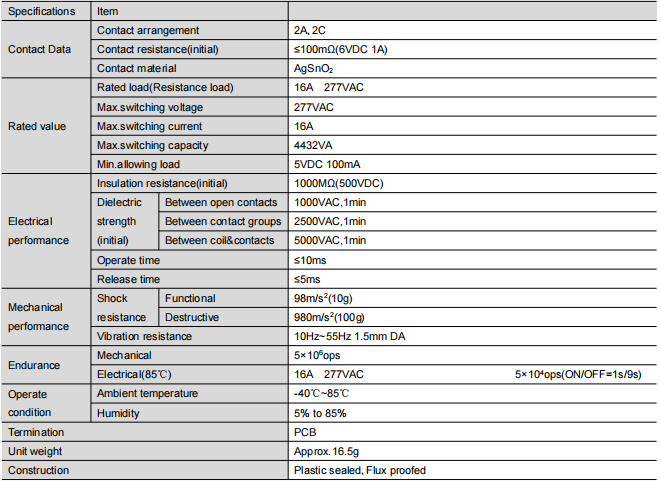

Analisis Parameter Teknikal Mendalam (Penting untuk Pemilihan)

Untuk membantu anda membuat pilihan yang lebih tepat, kami menyediakan tafsiran yang lebih mendalam tentang parameter teknikal utama:

Aplikasi Biasa: Melangkaui PV dan Kawalan Perindustrian

Walaupun aplikasi utamanya ialah kawalan industri dan penyongsang fotovoltaik, berdasarkan prestasinya, FH50 juga digunakan secara meluas dalam:

Penyongsang PV: Untuk litar pensuisan dan perlindungan pada kedua-dua sisi arus terus dan arus ulang alik. Ciri voltan tahan tinggi sangat sepadan dengan persekitaran voltan tinggi sistem PV.

Panel Kawalan Perindustrian: Berfungsi sebagai perantara antara PLC, pemasa, kawalan suhu dan beban luaran, termasuk motor, injap solenoid dan pemanas.

Automasi Rumah Pintar / Bangunan: Digunakan dalam peraturan pencahayaan berkuasa tinggi, sistem HVAC, pengurusan pam, dsb.

Peralatan Pengecasan EV: Dalam cerucuk pengecasan AC, berfungsi sebagai komponen utama untuk pandu kawalan dan pensuisan litar utama.

Pengurusan Kuasa: Untuk pensuisan kuasa dan kawalan output dalam peralatan seperti UPS dan pengawal selia voltan.

Panduan Pemilihan dan Penggunaan: Bagaimana Membuat Pilihan Terbaik?

Dokumentasi menyerlahkan dua jenis struktur, yang merupakan kunci kepada proses pemilihan:

Jenis Kalis Fluks:

Persekitaran yang Disyorkan: Persekitaran yang bersih, seperti dalam peralatan rumah tangga atau kabinet pengedaran berhawa dingin. Ia berkesan menghalang gas fluks daripada memasuki geganti semasa proses pematerian PCB.

Nota: Ia tidak memberikan perlindungan lengkap terhadap penyusupan gas menghakis luaran (seperti H2S, SO2, NO2) dan bahan zarahan.

Jenis Plastik Tertutup:

Persekitaran yang Disyorkan: Keadaan yang tidak bersih atau melelas, termasuk kemudahan kimia, jentera luar atau bengkel dengan kepekatan habuk yang tinggi. Sentuhan dalamannya diasingkan sepenuhnya daripada persekitaran luaran, menawarkan rintangan kakisan dan perlindungan habuk.

Kesimpulan: Jika anda mempunyai keperluan yang melampau untuk kebolehpercayaan jangka panjang atau tidak dapat meramalkan persekitaran operasi akhir, memilih jenis plastik tertutup adalah penyelesaian yang lebih mantap.

Peringatan Pemasangan dan Reka Bentuk

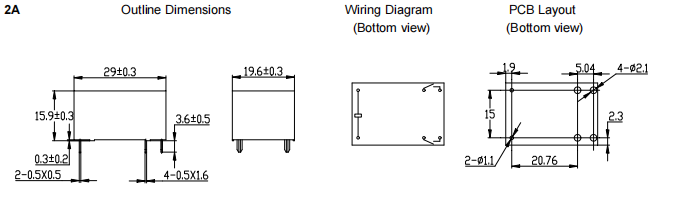

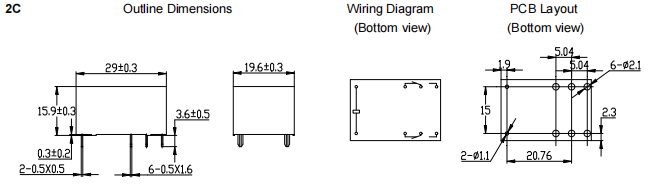

Patuhi dengan ketat toleransi susun atur PCB yang disyorkan (±0.1mm) dan gariskan toleransi dimensi untuk memastikan kualiti pemasangan dan pematerian yang betul.

Semasa pengendalian dan pemasangan produk, elakkan daripada menjatuhkan atau tertakluk kepada kesan yang kuat, kerana ini boleh menyebabkan perubahan pada parameter dalamannya.

Ringkasan dan Tinjauan

Geganti Kuasa Tinggi FH50, dicirikan oleh saiznya yang padat, voltan pengasingan sehingga 5KV, kapasiti beban yang ketara sebanyak 16A, dan pensijilan keselamatan antarabangsa yang komprehensif (UL, TUV, CQC), mewakili pilihan yang menggerunkan untuk kawalan industri dan sektor tenaga boleh diperbaharui. Ia melebihi komponen pensuisan mudah; ia bertindak sebagai sekutu penting yang memastikan prestasi sistem anda yang berkekalan dan boleh dipercayai dan meningkatkan daya saing pasaran produk anda.

FH50 ialah pilihan teladan bagi mereka yang mengejar geganti kuasa berprestasi tinggi, kebolehpercayaan tinggi, penerokaan dan penilaian yang layak. Hubungi kami dengan segera untuk mendapatkan sampel dan bantuan teknikal, dan benarkan FH50 melindungi projek anda yang akan datang!

Penafian: Parameter dalam artikel ini disusun berdasarkan lembaran data awam. Untuk pemilihan dan reka bentuk tertentu, sila rujuk lembaran data rasmi terkini. Spesifikasi produk tertakluk kepada perubahan tanpa notis.
