FH48 Industrial Relay

Peralatan automasi, perkakas rumah dan sistem kawalan industri semuanya bergantung pada geganti kerana ia boleh dipercayai dan cekap ruang. Tujuan ini adalah untuk tujuan geganti siri FH48. Ia menyepadukan keupayaan pensuisan yang tinggi. Ia juga mempunyai reka bentuk ultra-slim. Ia mempunyai prestasi penebat. Ia mempunyai pensijilan yang luas. Ini memberikan jurutera penyelesaian yang lasak dan padat.

Kelebihan Teras

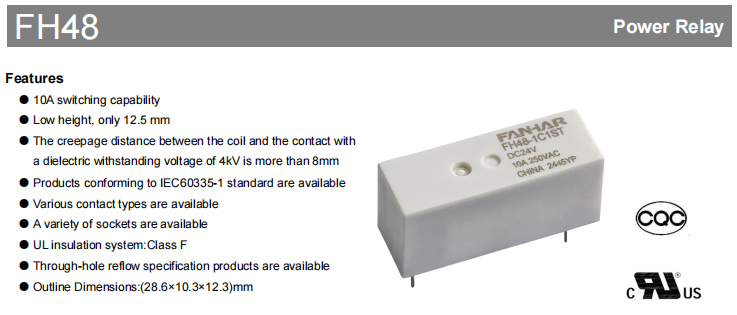

Intipati siri FH48 terletak pada keseimbangan kejuruteraan yang tepat. Walaupun dimensi kompaknya 28.6×10.3×12.3mm, ia mampu menukar beban sehingga 10A. Ketinggian ultra-rendahnya hanya 12.5 mm amat perlu diberi perhatian, kerana ia membebaskan ruang berharga untuk peranti elektronik yang semakin tipis dan susun atur PCB berketumpatan tinggi. Produk ini menggunakan reka bentuk kalis fluks atau binaan bertutup plastik sepenuhnya, menangkis habuk, lembapan dan gas yang memudaratkan (seperti H₂S dan SO₂ yang boleh beroperasi pada suhu yang luas) dengan berkesan. -40 ℃ hingga 85 ℃ dan menampung pelbagai persekitaran daripada bilik bersih kepada tetapan industri.

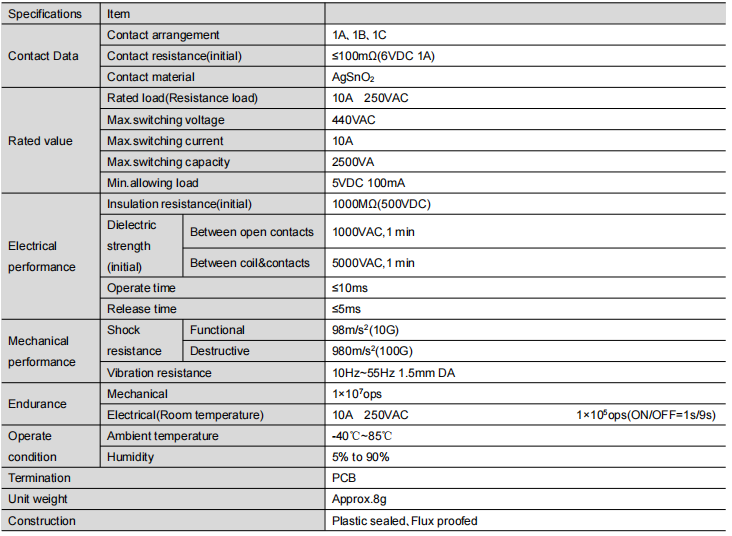

Parameter dan Prestasi Teknikal Utama

Siri geganti ini menawarkan prestasi cemerlang dan butiran yang boleh dipercayai:

Prestasi Elektrik : Menggunakan bahan sentuhan perak timah oksida (AgSnO₂), menawarkan rintangan kuat terhadap hakisan arka. Rintangan sentuhan awal adalah serendah ≤100mΩ, memastikan penggunaan kuasa yang rendah dan jangka hayat yang panjang. Rintangan penebat mencapai 1000MΩ, dan kekuatan dielektrik antara gegelung dan sesentuh ialah 5000VAC, memastikan halangan keselamatan yang teguh.

Mekanikal dan Ketahanan : Masa operasi dan pelepasan yang pantas (≤10ms / ≤5ms) memastikan tindak balas yang cepat. Ketahanan mekanikal adalah sehingga 10 juta operasi. Di bawah beban berkadar 10A 250VAC, ketahanan elektrik juga mencapai 10 juta operasi, memenuhi keperluan operasi stabil jangka panjang.

Pemacu Fleksibel : Menyediakan pelbagai pilihan voltan gegelung daripada DC5V hingga DC60V, dengan penggunaan kuasa antara 250mW hingga 300mW, memudahkan penyepaduan yang lancar dengan litar kawalan yang pelbagai.

Panduan Konfigurasi dan Pemilihan Fleksibel

Siri FH48 menyediakan konfigurasi yang sangat fleksibel untuk memenuhi keperluan reka bentuk litar yang berbeza:

Borang Perhubungan : Menawarkan tiga konfigurasi penting: 1A (biasanya terbuka), 1B (biasanya tertutup) dan 1C (pertukaran).

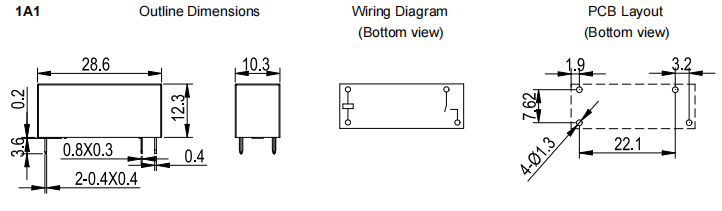

Jenis Pemasangan : Banyak konfigurasi pin PCB dimuatkan (Jenis 1, 2, 3), dengan skema dimensi komprehensif dan garis panduan pendawaian untuk menambahnya.

Tahap Perlindungan :Pilihan antara jenis tahan fluks standard dan versi tertutup plastik sepenuhnya bergantung pada persekitaran operasi.

Kod pesanan "FH48-1A1ST-XXXDC12V" dengan jelas menunjukkan jenis, borang sesentuh, gaya pelekap, pembinaan, bahan sesentuh dan voltan gegelung, memudahkan pemilihan yang tepat.

Kelulusan dan Pematuhan Keselamatan

Produk ini telah memperoleh beberapa pensijilan keselamatan arus perdana antarabangsa, termasuk:

UL / cUL (No. Fail E475405)

TÜV (No. Fail R 50610371)

CQC (No. Fail CQC23002412542)

Pensijilan ini merangkumi penarafan voltan yang pelbagai dan keadaan beban, menunjukkan bahawa geganti FH48 mematuhi piawaian keselamatan antarabangsa yang ketat dan sesuai untuk kegunaan dalam pasaran global, terutamanya dalam sektor seperti perkakas rumah (IEC60335-1) dan kawalan industri.

Kawasan Permohonan

Terima kasih kepada prestasi yang boleh dipercayai dan reka bentuk yang padat, geganti siri FH48 digunakan secara meluas dalam:

Perkakas Rumah : Kawalan utama atau pensuisan kuasa dalam penghawa dingin, mesin basuh, mesin basuh pinggan mangkuk, dsb.

Kawalan Perindustrian : Modul output untuk pengawal logik boleh atur cara, pengawal motor dan instrumentasi.

Peralatan Kuasa : Sistem UPS, modul pengagihan kuasa, meter pintar.

Infrastruktur Komunikasi: Peralatan stesen pangkalan, pentadbiran tenaga rangkaian.

Kenderaan Tenaga Baharu : Litar tambahan untuk pengurusan bateri, peraturan pengecasan, dsb.

Kesimpulan

Dengan prestasi elektriknya, pembinaan mekanikal yang mantap, pilihan reka bentuk yang fleksibel dan pensijilan keselamatan yang komprehensif, geganti siri FH48 telah menjadi pilihan ideal untuk aplikasi yang memerlukan kebolehpercayaan yang tinggi dan reka bentuk yang menjimatkan ruang. Ia bukan sekadar komponen tetapi kolaborator penting dalam menjamin pengendalian peralatan anda yang boleh dipercayai dan selamat.
