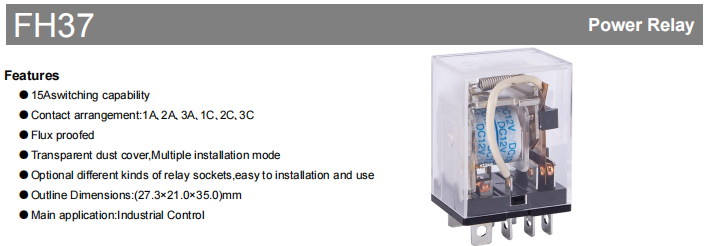

FH37 Industrial Relay

The geganti FH37 ialah komponen kawalan kebolehpercayaan tinggi yang dibina terutamanya untuk situasi perindustrian yang teruk. Ia menyepadukan kapasiti pensuisan tinggi sehingga 15A, konfigurasi sentuhan fleksibel, struktur mekanikal yang teguh dan ciri pemasangan yang mudah. Produk ini menggabungkan reka bentuk kalis fluks dan dilengkapi dengan penutup habuk lutsinar, menyokong berbilang mod pemasangan dan serasi dengan pelbagai soket geganti. Ia bertujuan untuk menyediakan penyelesaian kawalan beban yang boleh dipercayai, tahan lama dan mudah diselenggara untuk sistem automasi industri. Spesifikasi ini memberikan gambaran menyeluruh tentang ciri teknikal dan parameter prestasinya untuk menyokong pemilihan dan aplikasi anda.

Ciri Produk Teras

Kekuatan utama geganti FH37 terletak pada prestasi elektrik dan mekanikalnya yang cemerlang. Ia mempunyai keupayaan pensuisan sehingga 15A, menampung beban 250VAC dan 30VDC, dengan kapasiti pensuisan maksimum 3750VA (450W). Sesentuh geganti terdiri daripada AgSnO₂ (Silver Tin Oxide), memberikan kekonduksian dan ketahanan yang dilanjutkan.

Reka bentuk menekankan kemudahan dan kebolehpercayaan untuk aplikasi industri. Reka bentuk kalis fluks melindungi komponen dalaman daripada pencemaran semasa pematerian, manakala penutup habuk lutsinar memudahkan penilaian visual yang jelas tentang keadaan geganti. Dengan dimensi padat 27.3 × 21.0 × 35.0 mm dan gaya pelekap sisipan PCB, ia sesuai untuk susun atur berketumpatan tinggi. Reka bentuk modularnya memudahkan lagi pemasangan dan penyelenggaraan.

Spesifikasi Teknikal Terperinci

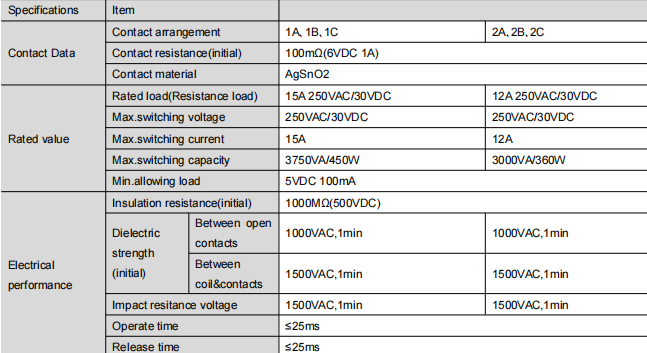

Prestasi Elektrik

Konfigurasi Kenalan: Tersedia dalam bentuk seperti 1A, 1B, 1C, dsb.

Rintangan Sentuhan Awal: ≤ 100mΩ (diukur pada 6VDC, 1A).

Beban Berkadar: 15A @ 250VAC / 30VDC (beban rintangan).

Voltan Pensuisan Maksimum: 250VAC / 30VDC.

Arus Pensuisan Maksimum: 15A.

Rintangan Penebat: ≥ 1000MΩ (pada 500VDC).

Kekuatan dielektrik:

Antara kenalan terbuka: 1000VAC selama 1 minit.

Antara gegelung dan sesentuh: 1500VAC selama 1 minit.

Kelajuan Penukaran: Masa operasi ≤ 25ms, Masa keluaran ≤ 25ms.

Hayat Elektrik: 100,000 operasi pada beban rintangan terkadar (15A, 250VAC/30VDC), dengan kitaran ON/OFF 1s/9s pada suhu bilik.

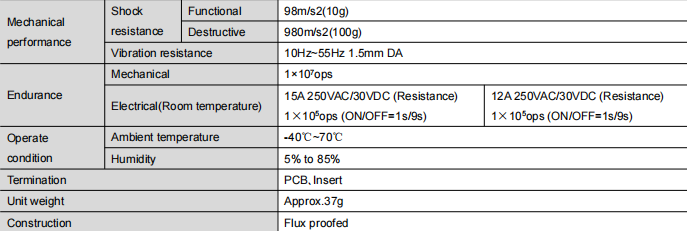

Prestasi Mekanikal & Persekitaran

Hayat Mekanikal: Sehingga 10,000,000 operasi.

Rintangan Kejutan:

Berfungsi: 98 m/s² (10g).

Memusnahkan: 980 m/s² (100g).

Rintangan Getaran: 10Hz–55Hz, 1.5mm DA.

Suhu Operasi: -40 ℃ hingga 70 ℃.

Kelembapan Operasi: 5% hingga 85% RH (tidak pemeluwapan).

Ciri-ciri Fizikal

Jenis Terminal: gaya sisipan PCB.

Berat: Lebih kurang. 37 gram.

Pembinaan: Reka bentuk tertutup kalis fluks.

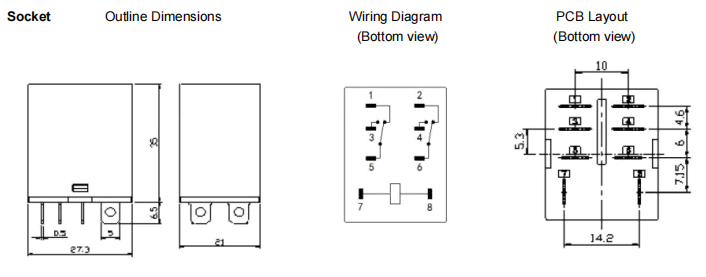

Maklumat Pemasangan & Dimensi

Untuk kedudukan lubang pelekap dan dimensi susun atur terperinci, sila rujuk lukisan produk (indeks rujukan: [38, 113, 925, 346]).

Nota Toleransi:

Toleransi dimensi garis besar:

≤ 1mm: ±0.2mm

1mm dan <5mm: ±0.3mm

≥5mm: ±0.5mm

Toleransi susun atur PCB (kecuali dinyatakan): ±0.1mm

Ringkasan

Relay siri FH37 berdiri sebagai asas yang boleh dipercayai untuk kawalan industri aplikasi, terima kasih kepada kapasiti pensuisan yang tinggi, jangka hayat mekanikal dan elektrik yang luar biasa, daya tahan alam sekitar yang kukuh dan reka bentuk pemasangan berpusatkan pengguna. Ia bukan sahaja memenuhi permintaan ketat operasi yang boleh dipercayai dalam persekitaran yang sukar tetapi juga meningkatkan kebolehselenggaraan sistem melalui seni bina telus dan modularnya. Apabila anda memilih FH37, anda mendapat bahagian asas untuk sistem kawalan anda yang akan bertahan dan stabil.
