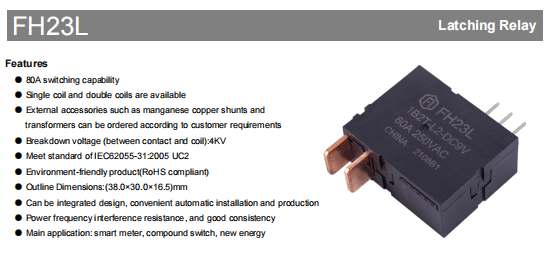

The FH23L adalah prestasi yang tinggi geganti selak elektrik direka untuk meter pintar, suis kompaun dan aplikasi tenaga baharu. Dengan kapasiti pensuisan berkuasa 80A dan prestasi elektrik yang sangat baik, FH23L mengekalkan operasi yang stabil dalam persekitaran yang keras dan memenuhi keperluan standard IEC62055-31:2005 UC2.

Kelebihan Teras

Cekap tenaga: Reka bentuk pengekalan magnet memerlukan tenaga elektrik hanya semasa keadaan pensuisan, mengurangkan penggunaan tenaga dengan ketara

Beban ultra: Arus pensuisan maksimum 80A, kapasiti pensuisan 15,000VA, memenuhi permintaan kuasa tinggi

Tahan lama: Hayat mekanikal sehingga 100,000 kitaran, hayat elektrik 5,000 kitaran (standard UC2)

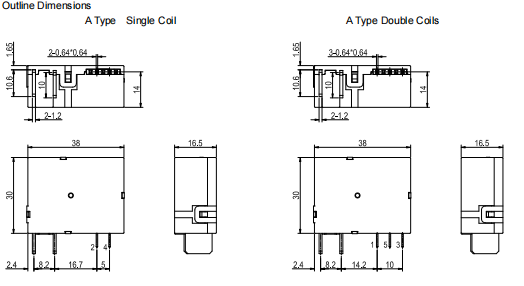

Reka bentuk padat: Saiz padat 38.0 x 30.0 x 16.5mm, mudah untuk pemasangan automasi

Pematuhan Alam Sekitar: mematuhi RoHS, produk hijau

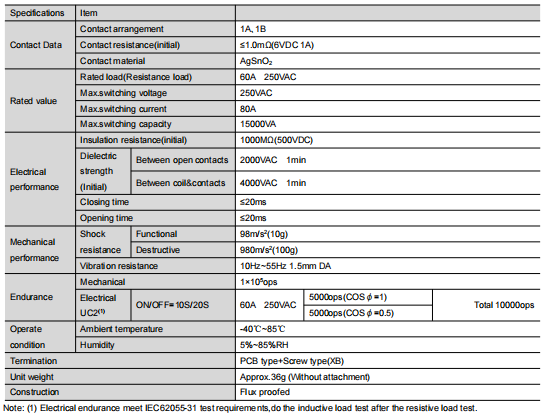

Sorotan Parameter Teknikal

Ciri-ciri Elektrik

Rintangan Sentuhan: ≤1.0mΩ (nilai awal)

Rintangan Penebat: 1000MΩ (500VDC)

Kekuatan Tahan Voltan: 2000VAC (1 minit)

Masa Penukaran: ≤20ms (tutup/putuskan sambungan)

Penyesuaian Alam Sekitar

Suhu Operasi: -40℃~85℃ Julat Suhu Lebar

Julat Kelembapan: 5% ~85%RH

Rintangan Getaran: 10Hz~55Hz, amplitud 1.5mm

Rintangan Hentaman: Berfungsi 98m/s²(10g), Memusnahkan 980m/s²(100g)

Konfigurasi Serbaguna

FH23L menyediakan pilihan konfigurasi yang fleksibel untuk memenuhi keperluan aplikasi yang berbeza:

Pilihan Jenis Gegelung

Versi Gegelung Tunggal: penjimatan ruang, permudahkan pendawaian

Versi Dwi Gegelung: kawalan bebas membuka dan menutup, operasi yang lebih dipercayai Dipercayai

Spesifikasi voltan

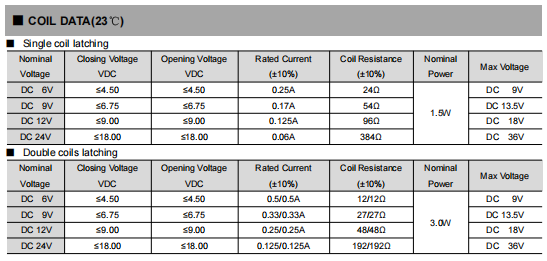

Menyokong pelbagai voltan DC: 6V/9V/12V/24V, setiap spesifikasi voltan menyediakan parameter voltan menyekat/melepaskan terperinci

Aksesori pilihan

Aksesori luaran seperti shunt tembaga-mangan dan transformer tersedia mengikut keperluan pelanggan

Senario aplikasi biasa

Sistem pemeteran pintar: kawalan tepat, operasi penggunaan tenaga yang rendah

Peralatan tenaga baharu: penyongsang suria, sistem kawalan kuasa angin

Peranti pensuisan komposit: Pensuisan litar kebolehpercayaan tinggi

Sistem rumah pintar: Pemasangan DIN-rel, penjimatan ruang

Cadangan pemasangan dan penggunaan

Voltan pemanduan yang disyorkan ialah 1~1.5 kali voltan terkadar

Lebar nadi ≥50ms, elakkan tenaga yang berpanjangan (lebih daripada 1 minit)

Pematerian titik disyorkan untuk terminal beban, elakkan pematerian aliran semula atau pematerian gelombang

Sahkan status geganti sebelum digunakan, dan tetapkan semula jika perlu

Perkhidmatan tersuai

FH23L menyokong penyesuaian diperibadikan, termasuk bahan kenalan, jenis pelekap PCB, konfigurasi gegelung, dll. Pasukan kejuruteraan kami boleh memberikan anda sokongan dan penyelesaian teknikal profesional.

Hubungi kami hari ini untuk konfigurasi optimum geganti penyelak elektrik FH23L, menyediakan penyelesaian pensuisan yang boleh dipercayai untuk meter pintar anda dan projek tenaga baharu!

FH23L Latching Relay menyampaikan pensuisan berprestasi tinggi dengan kapasiti 80A dan penarafan 15000VA, menampilkan operasi cekap tenaga (kuasa sifar dalam keadaan mantap) dan jangka hayat yang dilanjutkan (100,000 operasi mekanikal). Reka bentuknya yang padat 38×30×16.5mm tahan suhu melampau (-40 ℃ hingga 85 ℃), menjadikannya sesuai untuk meter pintar, sistem tenaga boleh diperbaharui dan automasi industri. Tersedia dalam konfigurasi gegelung tunggal/dwi (6-24VDC) dengan pilihan aksesori tersuai, geganti yang diperakui ISO yang mematuhi RoHS ini menawarkan kawalan kuasa yang boleh dipercayai.
